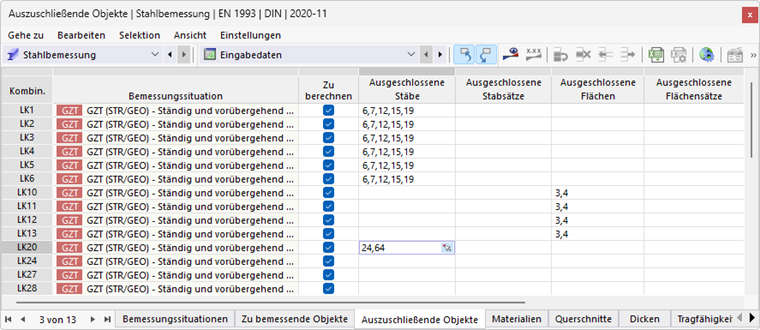

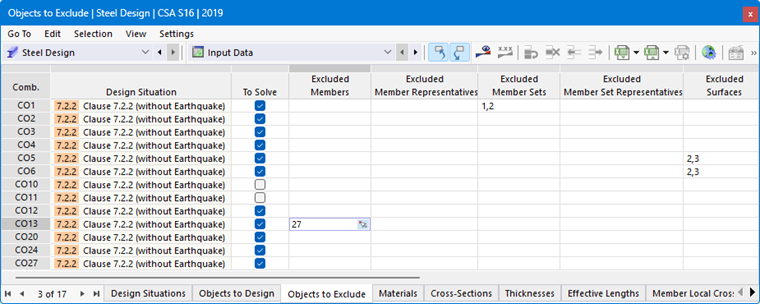

A tabela Objetos Excluídos oferece a possibilidade de desativar combinações de carga individuais de uma situação de dimensionamento, bem como objetos para determinadas combinações de carga do dimensionamento.
Combinações a serem dimensionadas
Na tabela, todas as combinações que estão presentes nas Situações de Dimensionamento relevantes para o dimensionamento são listadas. Com as caixas de seleção na coluna 'A Calcular', você pode controlar, por um lado, quais dessas combinações devem ser consideradas no dimensionamento. Isso oferece uma alternativa à opção de seleção no diálogo A Calcular, para dimensionar apenas determinadas combinações. Por outro lado, você pode usar as caixas de seleção para determinar quais combinações não são relevantes para o dimensionamento de objetos específicos.
Objetos Excluídos
Se você remover barras ou superfícies do dimensionamento na tabela Objetos a Dimensionar, elas não serão consideradas em nenhuma situação de dimensionamento. As colunas nesta tabela, por outro lado, permitem desativar objetos apenas para certas combinações e assim excluí-los especificamente do dimensionamento para certas combinações. Isso economiza tempo de cálculo e assegura que cada objeto seja examinado apenas para suas combinações de carga relevantes.
Insira os números dos objetos excluídos nas linhas de tabela correspondentes. Com o botão
no final de uma célula, você também pode selecionar os objetos graficamente.
