Procedimento Geral para Verificação de Estabilidade
Para verificações de flambagem e torção-flambagem de acordo com o Procedimento Geral conforme [1] 6.3.4, é necessário definir Condições de Fronteira para que o programa possa determinar a carga crítica para a falha de estabilidade. Este procedimento é uma alternativa ao método da barra equivalente das seções 6.3.1 até 6.3.3, que se baseia na definição de comprimentos de flambagem.
Se uma condição de fronteira for atribuída a uma barra ou conjunto de barras, as especificações são consideradas na verificação de estabilidade do objeto. Se simultaneamente for atribuída uma comprimento de flambagem para a verificação da barra equivalente, o programa emitirá uma mensagem de erro após o cálculo, já que não há especificação inequívoca para a verificação de estabilidade (veja também a tabela de resultados Erros & Avisos). Uma mensagem de erro também aparece se, ao ativar a verificação de estabilidade, nem comprimentos de flambagem nem condições de fronteira forem atribuídos.

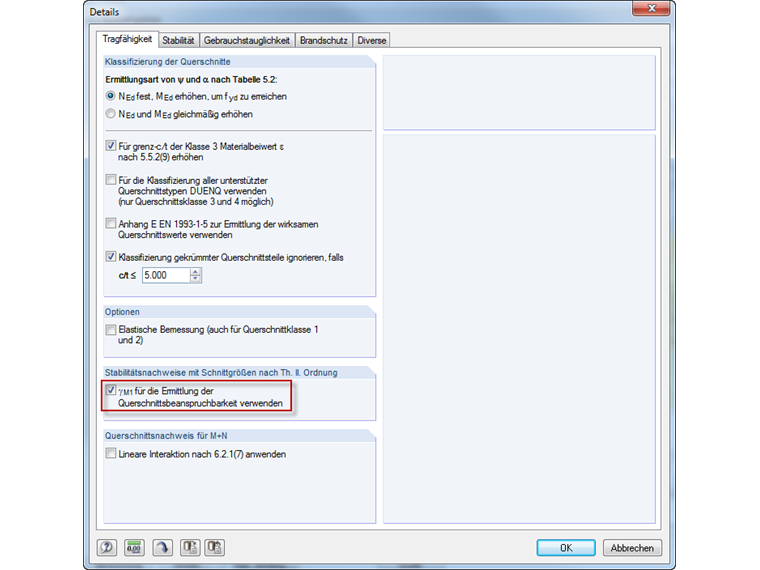

O Procedimento Geral examina – de acordo com as especificações da norma – apenas a estabilidade de estruturas para casos de falha fora do plano principal de carga, ou seja, torção-flambagem e flambagem na direção do eixo fraco. Se necessário, a flambagem no plano principal de carga já deve ser considerada na determinação do esforço interno. Isso pode ser feito através de imperfeições e do cálculo segundo a Teoria da Segunda Ordem. O procedimento para considerar uma possível falha de estabilidade no próprio plano principal de carga está descrito em um artigo técnico (ver à direita).

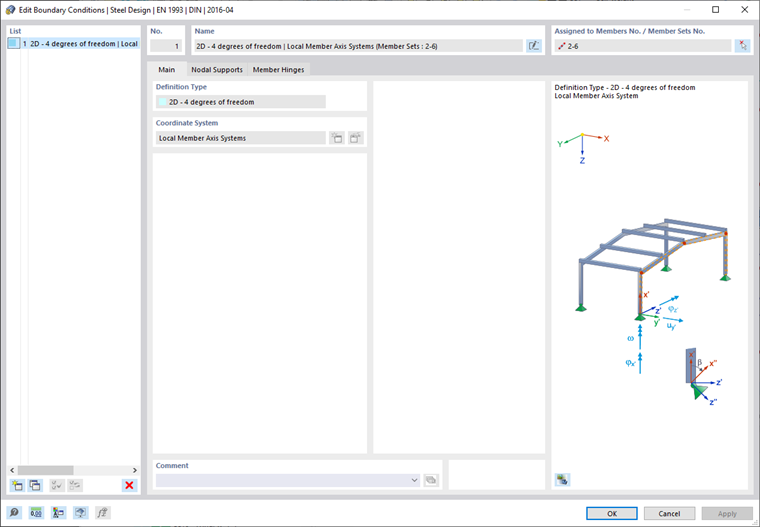

Base
Na guia Base, o tipo de definição do modelo substituto e o sistema de coordenadas para a entrada dos apoios nodais são exibidos.
O programa determina o fator de carga crítico αcrit,op em um modelo substituto interno com quatro graus de liberdade (φx, φz, uy, ω), com apoios nodais e articulações de barra estabelecidos. Os apoios podem ser definidos na guia Apoios Nodal, as articulações na guia Articulações de Barra.

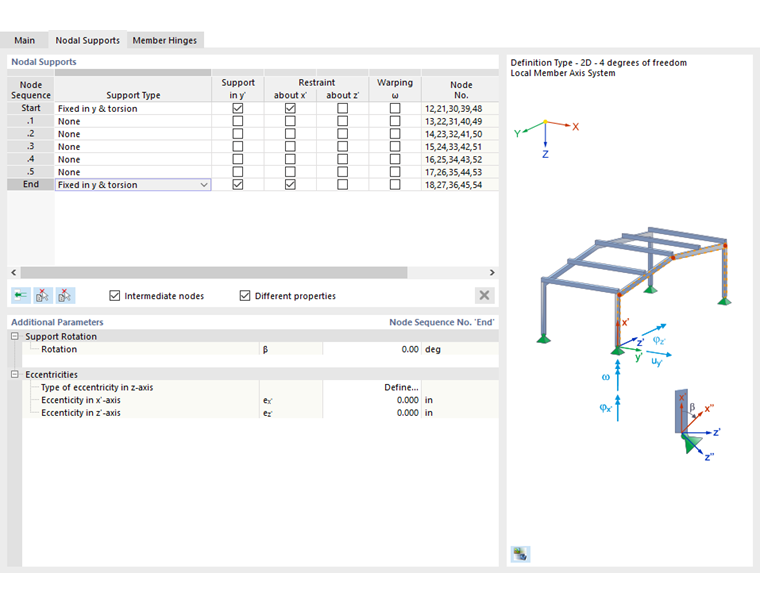

Apoios Nodal
Apoios Nodal
Por meio dos apoios nodais, é possível descrever os apoios do objeto e, assim, definir condições de fronteira específicas para o solucionador de valores próprios.
Para a definição dos apoios, você pode selecionar variantes típicas em uma lista na coluna 'Tipo de Apoio'. Alternativamente, ative (apoio fixo) ou desative (sem apoio) as caixas de seleção nas células das colunas individuais. Também são possíveis valores de rigidez das molas para cada direção. Utilize o menu de contexto das células para isso. A rigidez das molas pode ser inserida na seção Parâmetros Adicionais.
Nós Intermediários
Você pode definir as condições de apoio não só no início e no final do objeto, mas também em nós intermediários. Consideram-se como nós intermediários, os nós padrão entre as barras de um conjunto de barras, bem como os nós nas barras (veja o capítulo Nós do manual do RFEM). Após a inserção, os números são indicados na coluna 'Nós'.
A definição dos nós intermediários não se baseia nos números dos nós, mas na ordem na barra: .1 refere-se ao primeiro nó intermediário desde o início da barra, .2 ao segundo nó intermediário, e assim por diante. Se uma barra, à qual a condição de fronteira é atribuída, tiver mais ou menos nós intermediários no modelo do que aqui especificado, a consideração começará desde o início da barra. Entradas excedentes ou nós são ignorados.
Para inserir manualmente um nó intermediário, marque a caixa 'Nós Intermediários'. Com o botão
você pode então adicionar novos nós intermediários. Para excluir um nó intermediário, selecione a linha e clique no botão
. O menu de contexto da tabela também oferece possibilidades para editar linhas.
Alternativamente, use o botão
para adotar os nós intermediários de um objeto do modelo. Selecione a barra ou conjunto de barras na janela de trabalho. O número de nós intermediários será então transferido para a tabela.
Se a condição de fronteira for atribuída a uma barra ou conjunto de barras, você pode verificar a atribuição dos nós com o botão
. Depois de selecionar um nó na janela de trabalho, a linha do apoio intermediário correspondente na tabela será selecionada (se definido).
Assim que a condição de fronteira for atribuída a uma barra ou conjunto de barras, você poderá verificar os apoios usando o botão
na exibição gráfica do diálogo (veja imagem Definir Apoios Nodal).
Parâmetros Adicionais
Esta seção é exibida quando você seleciona uma linha com um apoio na tabela. Aqui você pode definir mais parâmetros em detalhe.
O ângulo de rotação β permite fazer uma 'rotação do apoio' no plano x-z do conjunto de barras.
Se houver uma mola, você poderá especificar as características das 'molas' que existem para o apoio lateral ou rotação em torno dos eixos apoiados ou que descrevem a rigidez à torção.
A 'excentricidade' refere-se ao apoio na direção dos eixos x e z. Dependendo da localização da correia comprimida, pode ter um efeito estabilizador ou desestabilizador na torção-flambagem. A lista oferece suporte na aba superior ou inferior, assim como a possibilidade de definição manual.
As rigidezes de molas e excentricidades são consideradas na determinação do momento crítico ideal de torção-flambagem através do método de valor próprio.

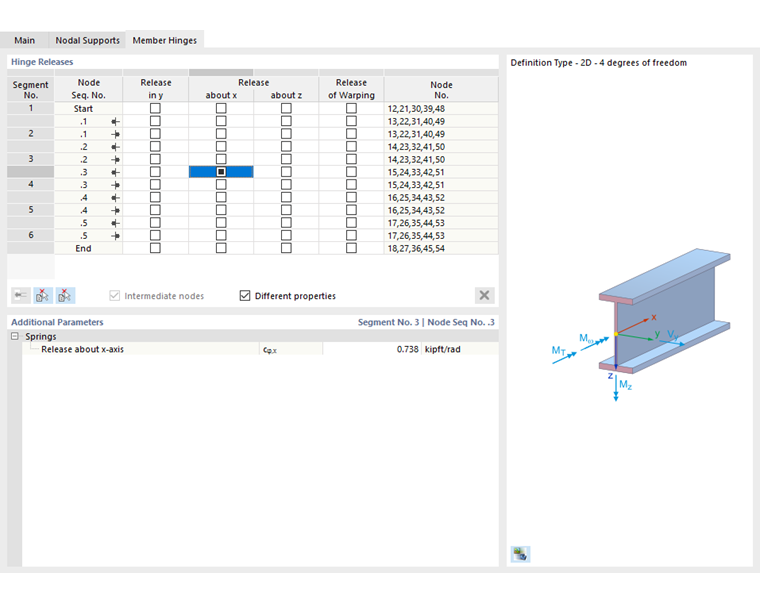

Articulações de Barra
Na guia Articulações de Barra, você pode definir liberdades para os segmentos individuais da barra (segmentos) que você definiu na guia Apoios Nodal.
No início e no final de um segmento, uma articulação pode ser definida, de modo que a translação em y, a rotação em torno de x e z e a torção estejam livres. Use as caixas de seleção na tabela para isso. As direções referem-se ao sistema de coordenadas do segmento. Também é possível utilizar molas para as rigidezes das articulações através do menu de contexto das células. As características das molas podem ser inseridas na seção 'Parâmetros Adicionais' (veja imagem acima).
