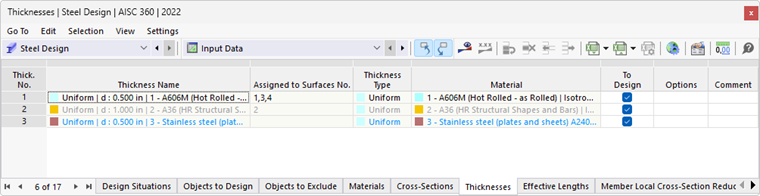

Na tabela Espessuras da categoria 'Dimensionamento em aço' estão listadas todas as espessuras que você criou no modelo.
A cor da fonte das espessuras indica o uso da espessura. As cores significam:
- preto: a espessura é adequada para o dimensionamento e é utilizada nos objetos a dimensionar
- azul: a espessura não é utilizada no modelo
- cinza: a espessura não é utilizada nos objetos a dimensionar
Remover espessuras do dimensionamento
Para cada espessura válida, você pode excluir todas as superfícies do dimensionamento em aço desativando a caixa de seleção 'A dimensionar', às quais essa espessura está atribuída. Assim, as superfícies são classificadas na tabela Objetos a dimensionar na coluna 'Não válido / desativado' e não são verificadas no dimensionamento.
Ajustar espessura
Se necessário, você pode ajustar as propriedades de uma espessura na caixa de diálogo de edição. Para isso, dê duplo clique na linha da espessura ou clique no botão
na barra de ferramentas da tabela.
Utilizar outra espessura para o dimensionamento

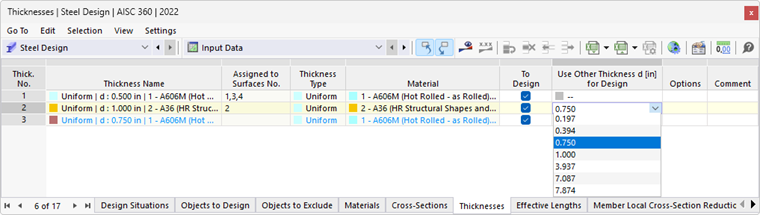

Você pode utilizar para o dimensionamento uma espessura diferente da utilizada no cálculo do RFEM: clique para isso na linha correspondente da coluna da tabela 'Utilizar outra espessura d para o dimensionamento'. Em seguida, insira o valor ou selecione uma alternativa na lista.
Se houver outra espessura definida na coluna, o menu de contexto disponibiliza opções adicionais. Com elas, você pode transferir a nova espessura para o RFEM, para que ela também seja utilizada na análise estática. Da mesma forma, é possível importar novamente a espessura original para a tabela.
