Para a dimensionamento de objetos 2D, você pode usar tanto superfícies quanto conjuntos de superfícies. O dimensionamento ocorre basicamente como para conjuntos de barras. No entanto, não há particularidades técnicas de dimensionamento a serem observadas.

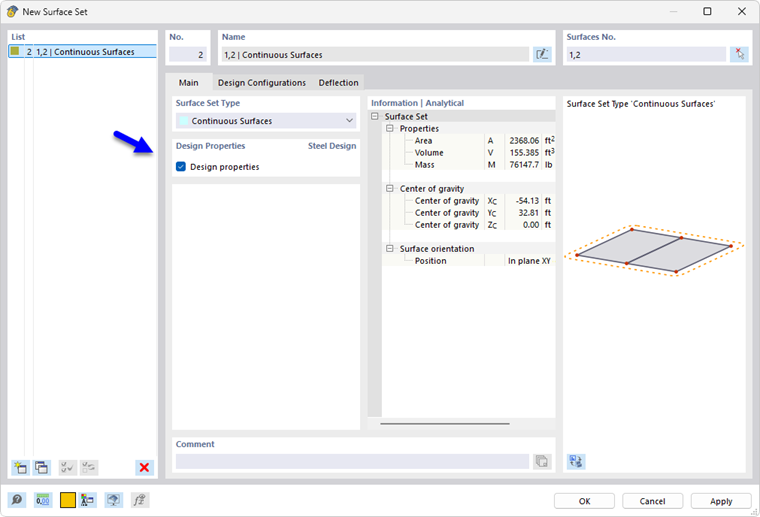

Dimensionar superfícies ou conjunto de superfícies
Superfícies que fazem parte de um conjunto de superfícies podem ser dimensionadas quer como superfície ou através do conjunto de superfícies. Para evitar inserções e resultados contraditórios, ao dimensionar como conjunto de superfícies, as superfícies correspondentes são automaticamente desativadas para o dimensionamento do aço. Quando você define as superfícies para o dimensionamento, o conjunto de superfícies superior é desativado conforme. Você pode verificar esta regra na tabela de entrada Objetos a dimensionar pela listagem dos objetos na coluna 'Não válido / desativado'.
Após o dimensionamento, uma nota na tabela de resultados Não válido / desativado (veja o capítulo Visão geral) é exibida para todas as superfícies que foram verificadas através de um conjunto de superfícies e, portanto, desativadas. Da mesma forma, os conjuntos de superfícies estão marcados com uma anotação se não forem dimensionados.
Ajustar suavização
No dimensionamento de conjuntos de superfícies, entram em vigor as configurações de suavização que você definiu nas configurações globais para os resultados das superfícies. Com a configuração padrão Contínuo dentro de conjuntos de superfícies, caso contrário dentro de superfícies, a suavização ocorre através dos limites de superfícies comuns, assim que um conjunto de superfícies está presente.
