Este manual descreve o add-on Dimensionamento de Aço para os programas RFEM 6 e RSTAB 9. Como a entrada e as funções do add-on são idênticas em ambos os programas, a descrição é feita com base no RFEM. As explicações também se aplicam ao RSTAB.

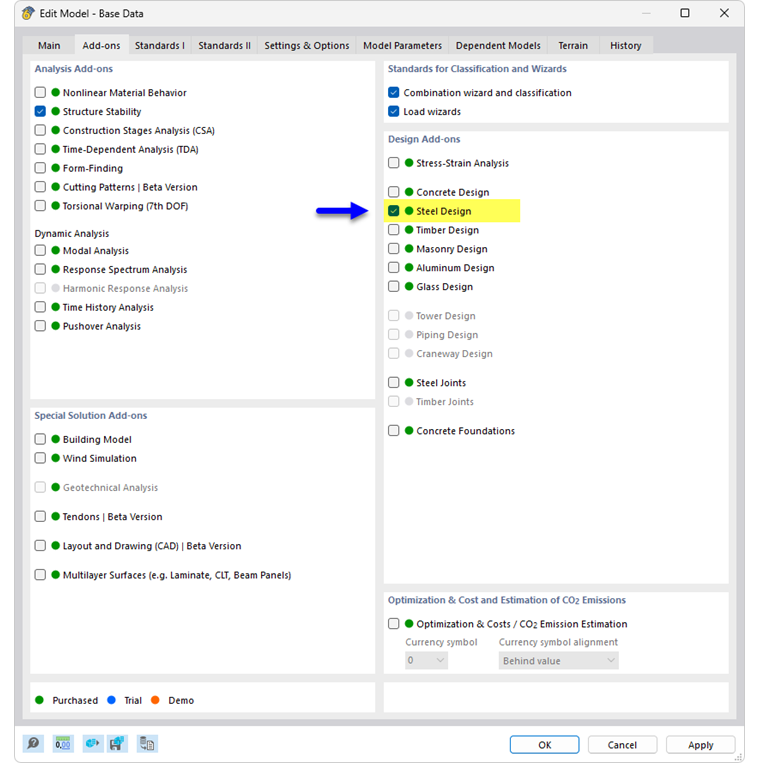

Ativar Add-On
Você pode ativar ou desativar o uso do Add-On de dimensionamento na aba Add-Ons das Modell-Basisangaben.
Um ponto verde à frente da designação do add-on significa que você possui uma licença. Um ponto laranja ou azul indica que você só pode usar o add-on como uma versão demo ou de teste e que as funcionalidades são limitadas.

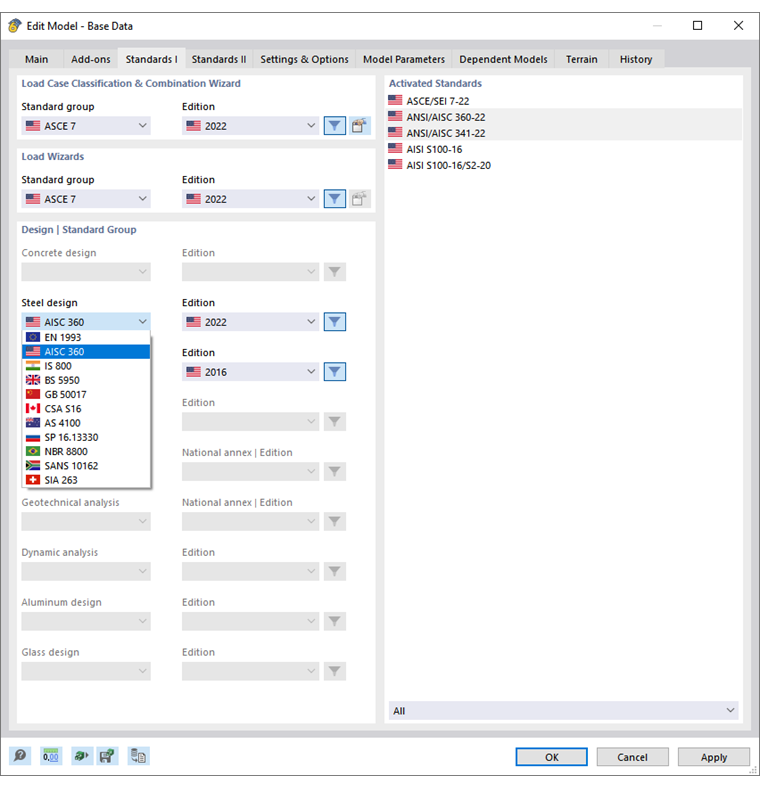

Definir Norma
Na aba Normas I das informações básicas do modelo, você pode selecionar a norma e o anexo nacional ou a edição que será utilizada para o dimensionamento de aço (veja também o capítulo Normen I do manual do RFEM). Os diálogos de entrada do dimensionamento de aço são automaticamente ajustados a esta norma.
As normas de dimensionamento atualmente disponíveis podem ser encontradas na Descrição do Produto do Dimensionamento de Aço.
Interface do Usuário do Programa
Quando você ativa o Add-On de dimensionamento e define a norma, a interface do usuário é ampliada com novas entradas no navegador, nas tabelas e nos diálogos. Os parâmetros do dimensionamento de aço estão completamente integrados ao programa. Assim, as propriedades de dimensionamento são liberadas para todas as barras e conjuntos de barras que usam um material do tipo aço.
