As reduções locais da secção transversal da barra permitem considerar enfraquecimentos da secção, como furos de parafusos ou aberturas, nos verificações.

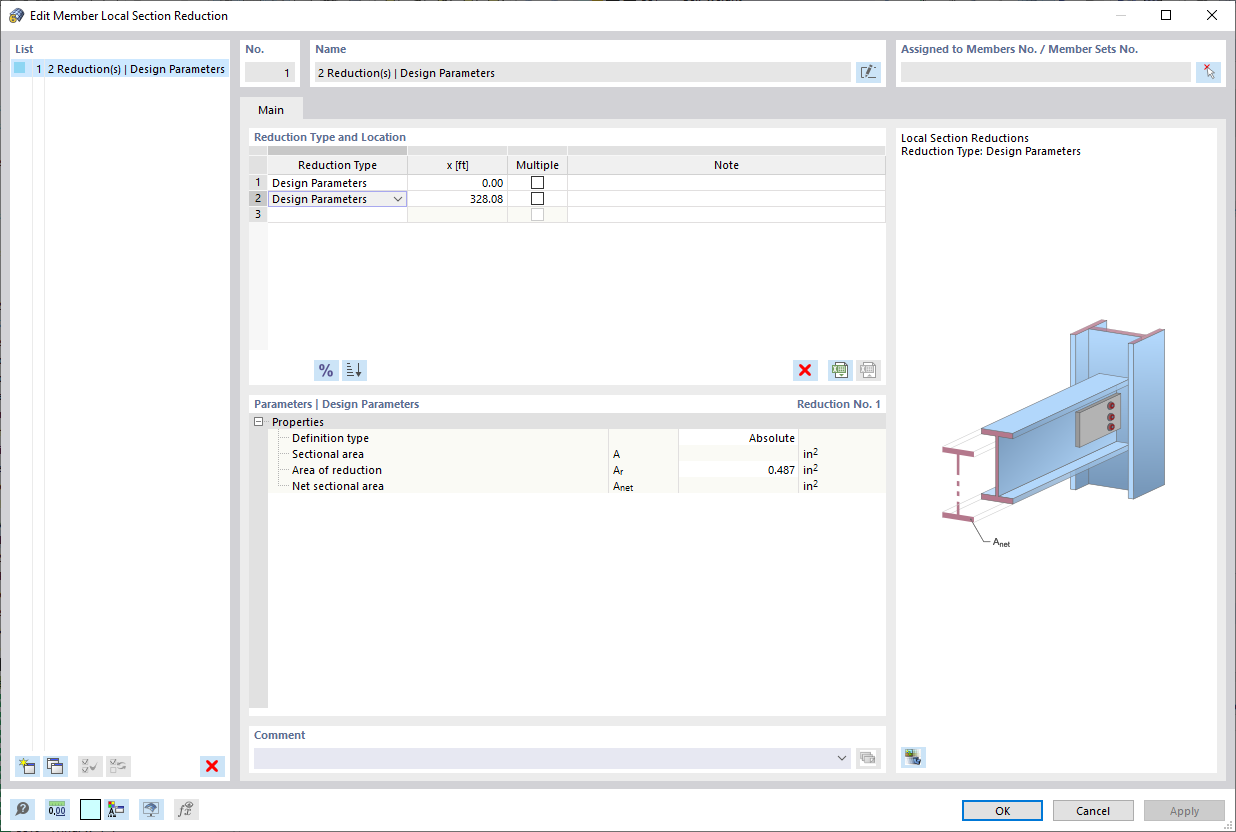

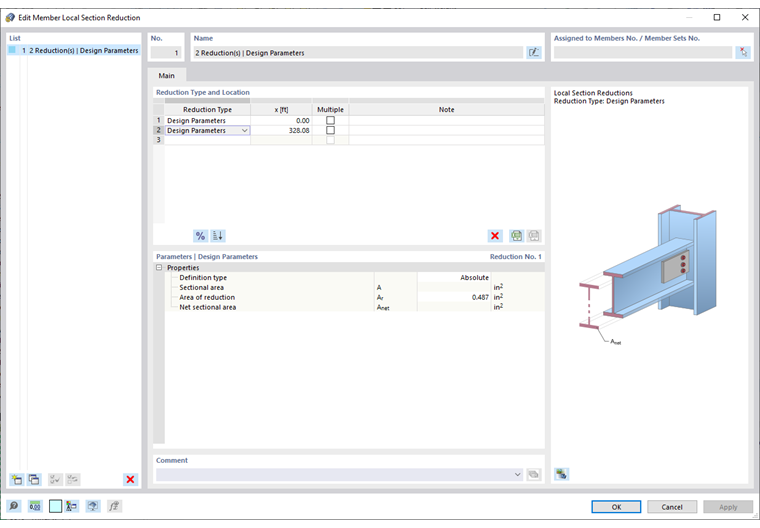

Tipo e posição da redução
As reduções podem ser definidas para diferentes pontos ao longo da barra ou do conjunto de barras. Defina o número adequado de linhas, selecionando em cada uma o tipo de redução 'Parâmetro de dimensionamento' na lista.
Em seguida, introduza a posição x na barra ou no conjunto de barras. A distância pode ser definida através de uma indicação absoluta ou relativa. Com o botão
pode alternar entre as duas opções de introdução. Se os enfraquecimentos estiverem presentes a um intervalo regular, assinale a opção 'Múltipla'. O número e o afastamento podem então ser definidos na secção Parameter | Parâmetro de dimensionamento.
O botão
permite ordenar os parâmetros de dimensionamento definidos na tabela por ordem crescente da posição x.
Parameter | Parâmetro de dimensionamento
Nesta secção são definidos os parâmetros de dimensionamento para a posição selecionada. Se for escolhida a definição múltipla, aqui é efetuada a introdução do número e do espaçamento das reduções da secção transversal. Também aqui o espaçamento pode ser introduzido de forma absoluta ou relativa.
A introdução do enfraquecimento local da secção transversal é feita através da introdução da redução da área. Após a atribuição da redução local da secção transversal a um objeto, a área líquida da secção é calculada automaticamente a partir da área bruta da secção transversal na respetiva posição menos a área reduzida e apresentada na janela de diálogo.
Se, devido à atribuição a vários objetos ou várias posições, não for possível calcular uma área líquida da secção transversal inequívoca, nesta janela de diálogo são apresentados os valores mínimo e máximo das áreas líquidas da secção transversal. Na verificação, é utilizado o valor correspondente à posição.
Se estiver regulamentado na norma de dimensionamento selecionada, também pode ser definido um fator para a distorção por corte (por exemplo, na ligação de uma só aba de perfis angulares segundo a AISC).
Para algumas normas de dimensionamento, também podem ser feitas definições para a verificação à compressão; isto é explicitamente indicado no título da opção.

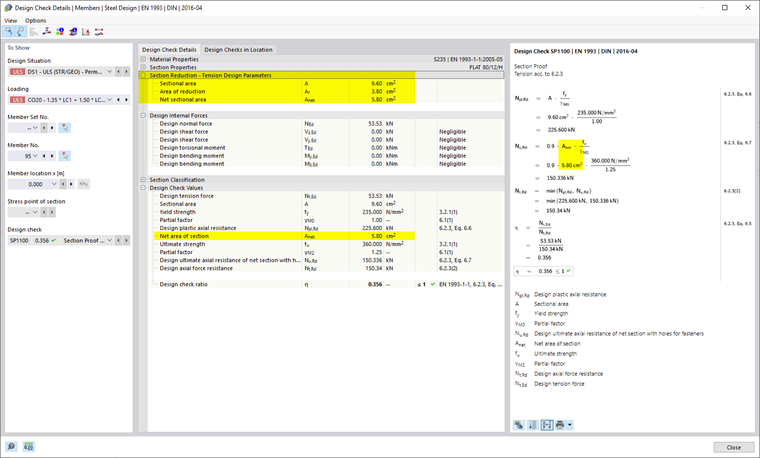

Se uma redução local da secção transversal da barra tiver sido considerada na verificação, os respetivos valores intermédios são apresentados nos Detalhes da verificação.
Representação gráfica
No Navegador - Apresentação
, pode ativar a representação gráfica de Reduções locais da secção transversal da barra incluindo linhas de limite na categoria Modelo → Dimensionamento de aço. Para as barras e conjuntos de barras aos quais foi atribuída uma redução da secção transversal da barra, é apresentada uma delimitação da secção transversal nos pontos de redução.
