O registro Barras | Estabilidade está disponível quando a caixa de seleção 'Realizar verificação de estabilidade' está marcada no registro Barras | Base. Aqui, você pode fazer outras configurações para as verificações de estabilidade.
Os 'Parâmetros de dimensionamento' estão divididos em várias categorias, que variam de acordo com a norma de dimensionamento.

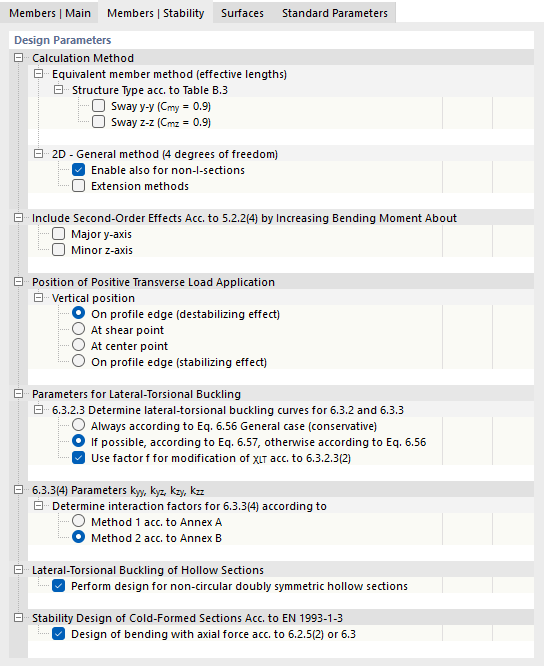

EN 1993
Método de cálculo
Para o dimensionamento pelo Método da Barra Equivalente de acordo com os itens 6.3.1 a 6.3.3, é necessário definir os comprimentos de flambagem. O 'Tipo de estrutura segundo Tabela B.3' é relevante para componentes com encurvadura na forma de desvio lateral. Com as duas caixas de seleção, pode-se controlar se os coeficientes de momento equivalente com Cmy equals; 0.9 e Cmz equals; 0.9 serão assumidos.
O Método Geral de acordo com o item 6.3.4, por outro lado, requer a definição de condições de contorno. Este método de dimensionamento está associado a certos limites de aplicação em alguns anexos nacionais. Com a caixa de seleção 'Permitir também para perfis não-I', por exemplo, pode-se remover a restrição no anexo alemão. Com as opções para 'Métodos de Extensão', é possível, em parte, remover os limites de aplicação do método geral. Assim, é possível realizar a interpolação do fator de redução χop segundo Eq. (6.66) ou utilizar a curva de encurvadura torsional europeia de Naumes [1]. Com a opção 'Método Avançado', é possível aplicar o método geral de acordo com o item 6.3.4 para flexão e torção adicionais (ver [2]). Isso permite verificar seções assimétricas, bem como cantoneiras e conjuntos de barras com flexão biaxial.
Consideração dos efeitos da Teoria de Segunda Ordem
Os efeitos da Teoria de Segunda Ordem segundo 5.2.2(4) podem ser levados em conta manualmente ao aumentar o momento fletor em torno do eixo forte y ou do eixo fraco z. Desta forma, por exemplo, em um pórtico cuja figura crítica de encurvadura representa o desvio lateral, podem-se determinar as forças de corte de acordo com a Teoria de Primeira Ordem e aumentar por fatores apropriados. Marque a caixa de seleção e forneça o fator de aumento α. O aumento do momento fletor não tem efeito na verificação de flambagem por flexão segundo o item 6.3.1. Esta verificação é feita com as forças normais.
Ponto de aplicação de carga das cargas transversais positivas
Se houver cargas transversais (na direção do eixo fraco), é importante definir onde essas forças atuam no perfil. Elas podem influenciar significativamente o momento crítico de ramificação Mcr: uma carga que atua na aba superior de uma viga em direção ao centro de cisalhamento tem um efeito desestabilizador. Se a carga atuar na aba inferior, tem um efeito estabilizador. Utilize os campos de seleção para definir a 'Posição Vertical'.
Parâmetros para Encambamento Lateral por Flexão
O fator de redução χLT para a determinação das curvas de encambamento lateral por flexão pode ser determinado de forma geral pela Eq. (6.56) ou especificamente para perfis laminados e soldados semelhantes pela Eq. (6.57). Com a configuração padrão 'Se possível, pela Eq. 6.57, caso contrário, pela Eq. 6.56', o programa usa automaticamente a equação mais favorável. Alternativamente, você pode determinar χLT 'Sempre pela Eq. 6.56 Caso geral (conservador)'.
A caixa de seleção 'Usar fator f para modificar χLT segundo 6.3.2.3(2)' controla se o coeficiente regulado no Anexo Nacional para consideração da distribuição de momento entre os apoios laterais será utilizado. Este fator leva a um aumento de χLT.
6.3.3(4) Parâmetros kyy, kyz, kzy, kzz
A norma oferece dois métodos para determinar os fatores de interação para 6.3.3(4). Eles se aplicam a barras uniformes sob flexão e compressão. Os fatores de interação dependem do método escolhido e são regulamentados no Anexo A (Método 1) ou Anexo B (Método 2).
Encurvadura Lateral de Perfis Ocultos
Para perfis ocos, as verificações contra encurvadura lateral não são explicitamente regulamentadas na norma: existe apenas um pequeno risco para esse tipo de falha de estabilidade. Com a caixa de seleção, pode-se controlar se o dimensionamento também deve ser realizado para perfis ocos duplamente simétricos, com exceção de perfis ocos circulares.
Verificação de Estabilidade de Perfis a Frio
A verificação de estabilidade de perfis formados a frio é realizada de acordo com EN 1993-1-3, item 6.2. Para a combinação de flexão e força normal, se possível, utiliza-se Eq. (6.36). Caso contrário, o dimensionamento segue EN 1993-1-1, item 6.3.3 ou 6.3.4.

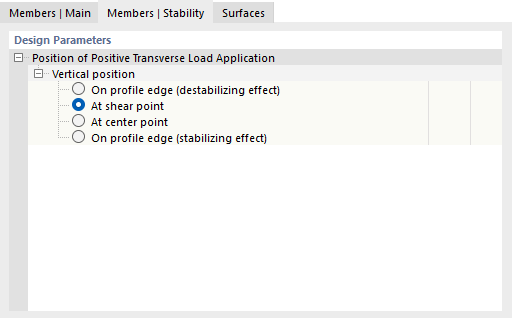

AISC 360
Ponto de aplicação de carga das cargas transversais positivas
Se houver cargas transversais (na direção do eixo fraco), é importante definir onde essas forças atuam no perfil. Elas podem influenciar significativamente o momento crítico de ramificação: uma carga que atua na aba superior de uma viga em direção ao centro de cisalhamento tem um efeito desestabilizador. Se a carga atuar na aba inferior, tem um efeito estabilizador. Utilize os campos de seleção para definir a 'Posição Vertical'.
