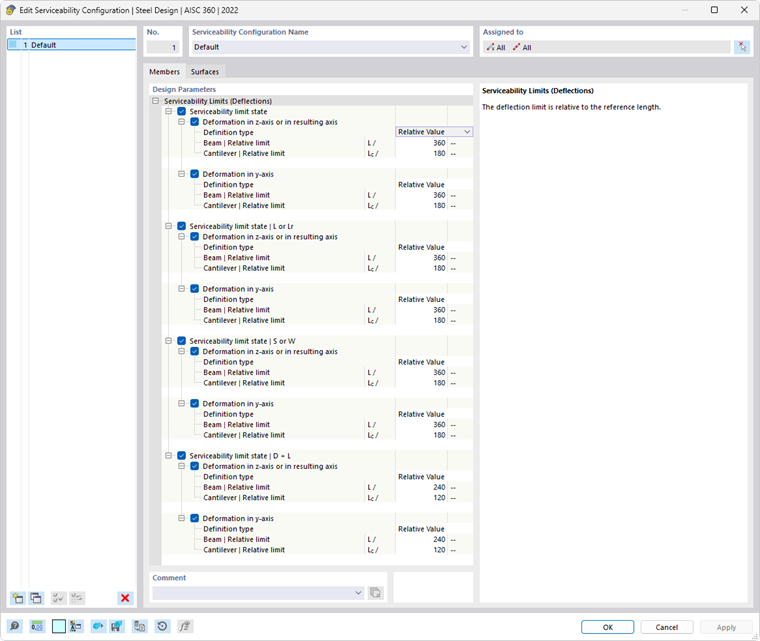

No registro Base da caixa de diálogo 'Configuração de Serviço', você define os limites aplicáveis às deformações de barras e conjuntos de barras.
Os 'Parâmetros de Dimensionamento' são subdivididos em categorias. Eles variam conforme a norma de dimensionamento.
Limites de Serviço
Existem diferentes tipos de situações de dimensionamento para verificações de serviço (consulte o capítulo Situações de Dimensionamento do manual do RFEM). Na verificação de acordo com EN 1993-1-1, por exemplo, distingue-se entre a combinação característica, frequente e quase-permanente. Para cada tipo de combinação, você pode definir limites específicos de deflexão que são aplicáveis nas direções dos eixos das barras.

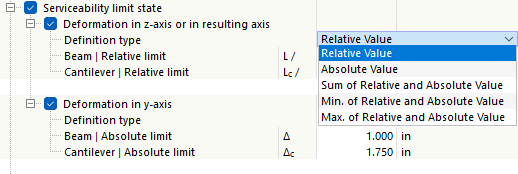

Os limites das deformações são, em princípio, referidos aos comprimentos dos componentes: quanto mais longa for uma barra, maior é a deflexão permitida. Na lista ao lado do 'Tipo de Definição', você pode escolher em qual formato deseja definir o limite.
- Valor Relativo: O limite é definido em relação ao comprimento da barra ou conjunto de barras.
- Valor Absoluto: O valor da deflexão máxima é definido diretamente.
- Soma do valor relativo e absoluto: O limite é a soma do valor relativo e do valor absoluto.
- Mínimo do valor relativo e absoluto: O limite é o menor valor entre o relativo ou o absoluto.
- Máximo do valor relativo e absoluto: O limite é o maior valor entre o relativo ou o absoluto.
Dependendo do suporte do componente – viga apoiada em ambos os lados ou viga em balanço apoiada em um lado – diferentes limites de deflexão são geralmente relevantes. O tipo presente em um determinado segmento é determinado automaticamente com base nos suportes de dimensionamento atribuídos: um segmento com suportes de dimensionamento em ambos os lados ou sem suportes de dimensionamento é considerado como uma Viga, um segmento com um suporte de dimensionamento em um lado é considerado como Viga em Balanço. Os suportes de dimensionamento podem ser definidos no registro Suportes de Dimensionamento e Deflexão das barras e conjuntos de barras.
Se necessário, ajuste os limites predefinidos para as verificações de deformação dos objetos.
Vibração (para EN, NTC)
A entrada da restrição para a verificação de vibração permite a verificação simples de uma amplitude de vibração. Na verificação, todas as situações de dimensionamento da categoria 'Vibração' são verificadas (seleção feita na tabela das Situações de Dimensionamento). Assume-se que são combinações de carga correspondentes ou combinações de resultados que contêm os valores máximos das amplitudes de vibração na forma de deflexões. Estes são comparados com o limite introduzido.
Limitação do Respiração da Alma (para EN, NTC)
Para a combinação frequente do GZG, uma verificação das esbeltezas da alma de acordo com EN‑1993‑2, seção 7.4 pode ser ativada. Dependendo da opção escolhida, o limite para pontes ferroviárias ou para pontes de estrada é aplicado para a verificação. Se você atribuiu Reforços Transversais de Barra ao objeto a ser dimensionado e os ativou para o complemento de dimensionamento, então, na verificação do respiração da alma, as distâncias entre os reforços transversais são utilizadas. O comprimento de referência para a verificação é estabelecido pelo comprimento de referência Lz do registro Suportes de Dimensionamento e Deflexão.
