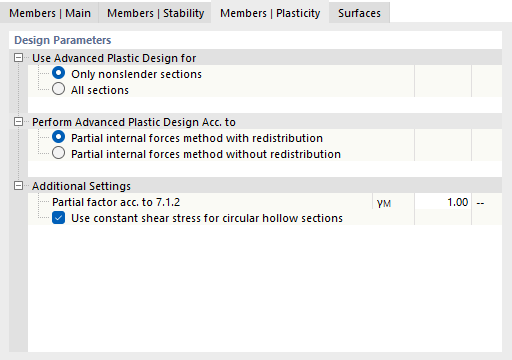

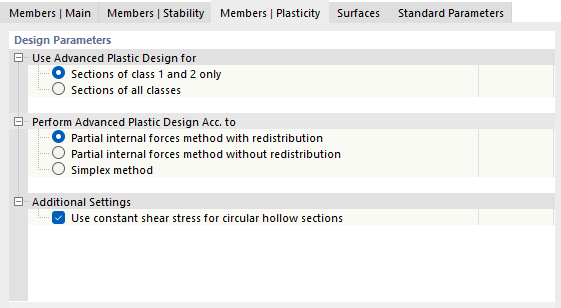

O registro Barras | Plasticidade está disponível quando no registro Barras | Base a caixa de seleção 'Realizar dimensionamento plástico avançado' está marcada. Aqui, você pode fazer configurações adicionais para o método de dimensionamento de forças parciais (TSV).
Método de Forças Parciais
O método de forças parciais baseia-se na abordagem de Kindmann/Frickel [1]. A admissibilidade deste método depende se a norma de dimensionamento permite métodos de cálculo alternativos para determinar a capacidade de carga plástica da seção transversal e quais requisitos são impostos aos métodos alternativos. As condições, por exemplo, de acordo com EN 1993-1-1, Seção 6.2.1(6), são atendidas, permitindo que o método de forças parciais seja aplicado a essa norma.
O método de forças parciais permite aproveitar reservas plásticas mesmo em combinações de forças de corte e formas de seção mais complexas – especialmente com distribuições de tensões altamente variáveis na seção transversal. Em contraste, para tensões uniformes, ele oferece poucas vantagens, pois apenas pequenas reservas plásticas podem ser usadas.
Utilizar Dimensionamento Plástico Avançado
Com o método de forças parciais, apenas 'Seções da classe 1 ou 2' com capacidades plásticas devem ser dimensionadas. Para fins de teste, também é possível examinar 'Seções de todas as classes'.
Realizar Dimensionamento Plástico Avançado
No método de forças parciais, dois métodos podem ser distinguidos.
Método de Forças Parciais com Redistribuição

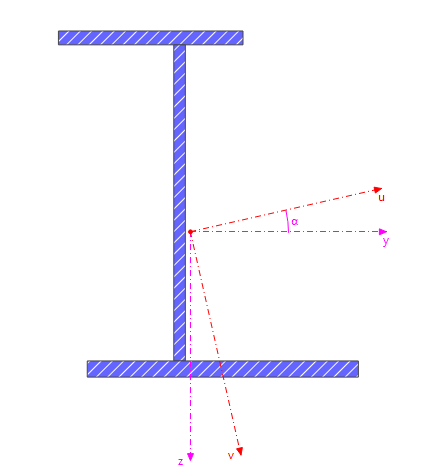

Neste método, ocorre uma redistribuição das forças de corte nas sub-seções. Isso permite o dimensionamento de seções transversais de paredes finas, laminadas a quente ou soldadas, que consistem em duas ou três chapas: aba superior, alma e, se necessário, aba inferior. As abas devem ser horizontais e a alma deve ser vertical. Além disso, este método é adequado para barras chatas, tubos e perfis ocos, abrangendo a maioria das seções transversais usadas na construção de aço.
Método de Forças Parciais sem Redistribuição
Esta variante permite dimensionar todas as seções transversais de paredes finas – independentemente do método de fabricação. Não ocorre redistribuição das forças parciais. Portanto, é menos econômico.
Configurações Adicionais
Com a caixa de seleção 'Usar tensão de cisalhamento constante para perfis ocos circulares', você pode controlar se em toda a seção as tensões de cisalhamento constantes em magnitude de acordo com [1], Figura 10.28, são consideradas.
