Configuraciones del estado límite último

En este diálogo, usted hace las determinaciones básicas para las verificaciones de capacidad portante. La estructura básica del diálogo de las configuraciones de diseño y la posibilidad de asignación a objetos individuales se describen en el capítulo superior Cálculo de aluminio .

Importante

Las configuraciones dentro de una configuración de capacidad portante son válidas para todos los objetos a los que se les asigne esta configuración. Si un objeto a calcular no tiene asignada una configuración de capacidad portante, no se realizarán verificaciones de capacidad portante para ese objeto.

Base

En la pestaña Base puede hacer diversos ajustes que afectan las verificaciones de cálculo en aluminio.

General

El casillero 'Realizar análisis de estabilidad' controla si, además de las verificaciones de sección transversal, también se llevarán a cabo verificaciones de estabilidad. Desactive esta casilla si no desea realizar una verificación de estabilidad o si los efectos de estabilidad ya se han considerado en la determinación de fuerzas internas (por ejemplo, cálculo según la teoría de segundo o tercer orden con imperfecciones y/o reducción de rigidez, admisibilidad y otras configuraciones según la norma de diseño). Si el análisis de estabilidad está activado, se deben definir Longitudes de pandeo para los objetos respectivos con el fin de realizar la verificación. Si no están asignadas, se emitirá un mensaje de advertencia en la tabla de resultados Errores y Advertencias. Las barras de cable y las barras de tracción están exentas de esta advertencia, ya que, por definición, solo pueden ocurrir fuerzas de tracción y, por lo tanto, no se requieren verificaciones de estabilidad.

Límites para casos especiales

Las normas de diseño a menudo diseñadas para el cálculo manual permiten fórmulas de verificación o condiciones de interacción solo para ciertas combinaciones de fuerzas internas. Durante el cálculo estructural en el modelo 3D, a menudo también se obtienen valores pequeños para las fuerzas internas que, desde el punto de vista de la ingeniería, no son significativas para la capacidad portante pero que, al observar estrictamente la norma de diseño, impiden ciertas verificaciones o fuerzan el uso de fórmulas de interacción más desfavorables. Por lo tanto, con la opción Límites para casos especiales le ofrecemos una forma sencilla y transparente de omitir ciertas fuerzas internas en la verificación y evitar los problemas mencionados.

Información

Las configuraciones de límites no se basan en una regulación normativa.

La definición se realiza determinando la porción de la resistencia plástica de la sección transversal, que se determina de manera simplificada a través de los valores de la sección transversal. No se trata de capacidades de diseño reguladas normativamente, por lo que no se consideran regulaciones específicas de la norma (por ejemplo, para la clasificación de secciones transversales) ya que esto no es el propósito de la configuración de límites. Los límites altos solo deben utilizarse con fines de prueba.

Si una fuerza interna está dentro de los límites, no se emitirá ninguna advertencia adicional de que esta ha sido ignorada. En los Detalles del cálculo el comentario 'Negligible' detrás de la fuerza interna respectiva le ofrece una forma sencilla de verificar qué fuerzas internas se han ignorado debido a la configuración de límites y no se han considerado en la verificación. Si en un punto todas las fuerzas internas son negligibles, en ese punto solo se mostrará la verificación de la comprobación de las fuerzas internas negligibles.

Si tiene activado el complemento Torsión por deformación (7 grados de libertad), también está disponible para algunas normas de diseño un límite para el bimomento y las tensiones de cizalla por torsión secundaria.

Otras opciones

Dependiendo de la norma de diseño seleccionada, hay otras opciones disponibles en la configuración de capacidad portante. Ejemplos de esto son la activación de una verificación de sección transversal elástica para todas las secciones, valores alternativos para factores de forma y exponentes en fórmulas de interacción u otras configuraciones detalladas para el abolladura local o verificación de pandeo por cizalla.

Estabilidad

La pestaña Estabilidad está disponible cuando la verificación de estabilidad está activada en la pestaña Base. Dependiendo de la norma de diseño seleccionada, puede realizar configuraciones adicionales para las verificaciones de estabilidad aquí.

Punto de aplicación de carga

Si hay cargas transversales presentes, es importante definir dónde actúan estas fuerzas en el perfil: Dependiendo de la aplicación de carga, las cargas transversales pueden tener un efecto estabilizador o desestabilizador y así influir significativamente en el momento crítico para el pandeo por flexión-torsión Mcr.

Información

La configuración para el punto de aplicación de carga solo se aplica al utilizar el solucionador de autovalores.

Otras opciones

Dependiendo de la norma de diseño seleccionada, hay otras configuraciones disponibles, como métodos alternativos para la determinación de esbeltez.

Parámetros de Norma

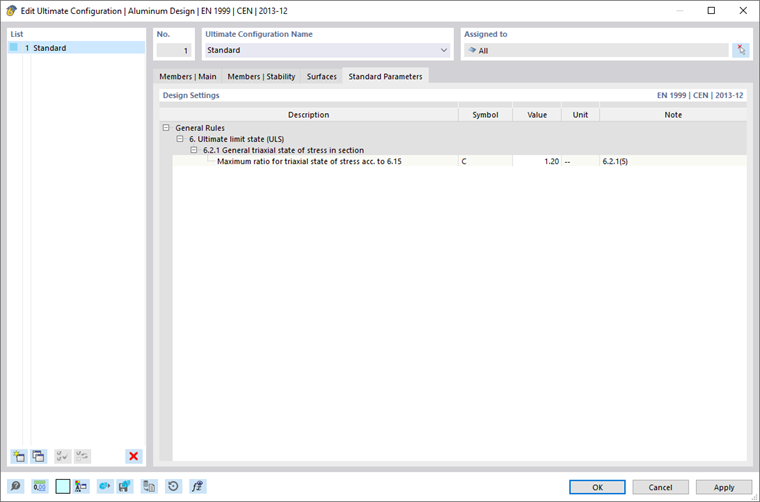

Para la norma de diseño EN 1999, en la pestaña Parámetros de Norma se enumeran todos los coeficientes relevantes según el anexo nacional seleccionado. Para definir un valor de manera personalizada, puede ajustarlo en el campo de entrada correspondiente. Use el botón Restablecer a valores predeterminados para restablecer los valores a los valores predeterminados del anexo nacional seleccionado.
