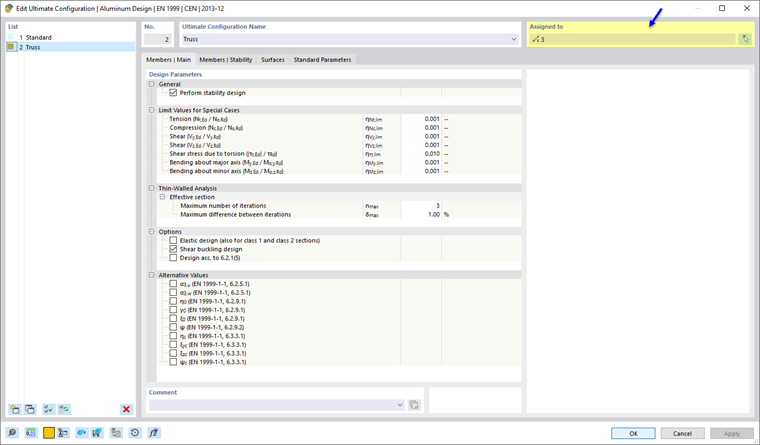

Dans ce dialogue, vous effectuez des réglages de base pour les vérifications de résistance. La structure générale du dialogue des configurations de dimensionnement et la possibilité d'assignation à des objets individuels sont décrites dans le chapitre principal Dimensionnement Aluminium .
Base
Dans l'onglet Base, vous pouvez effectuer divers réglages qui influencent les vérifications de dimensionnement de l'aluminium.
Général
La case à cocher 'Effectuer une analyse de stabilité' contrôle si, en plus des vérifications de section, des vérifications de stabilité doivent être effectuées. Décochez cette case si vous ne souhaitez pas effectuer de vérification de stabilité ou si les effets de stabilité ont déjà été pris en compte dans la détermination des efforts internes (par exemple, calcul selon la théorie du deuxième ou du troisième ordre avec imperfections et/ou réduction de la rigidité, admissibilité et autres réglages selon la norme de dimensionnement). Si l'analyse de stabilité est activée, il faut définir les Longueurs de flambement pour les objets respectifs. Si elles ne sont pas assignées, un avertissement vous sera donné dans le tableau des résultats Erreurs & Avertissements. Les barres de câble et les barres de traction sont exemptées de cet avertissement, car par définition seules des forces de traction peuvent se produire et donc aucune vérification de stabilité n'est nécessaire.
Limites pour les cas particuliers
Les normes de dimensionnement souvent conçues pour un calcul à la main permettent fréquemment des formules de vérification ou des conditions d'interaction que pour certaines combinaisons d'efforts internes. Dans le cadre du calcul de la structure du modèle 3D, on obtient fréquemment aussi de petites valeurs pour les efforts internes, qui bien que non significatifs en termes de résistance d'un point de vue ingénieur, peuvent empêcher certaines vérifications ou forcer l'utilisation de formules d'interaction défavorables lors d'une stricte application de la norme de dimensionnement. Par conséquent, nous vous offrons avec l'option Limites pour les cas particuliers une méthode simple et transparente pour négliger certains efforts internes lors de la vérification et contourner les problèmes mentionnés ci-dessus.
La définition se fait par la détermination du pourcentage de la résistance plastique de la section, qui est déterminé de manière simplifiée par les valeurs de la section. Il ne s'agit pas de capacités de résistance normativement réglementées, donc les règlementations spécifiques aux normes (par exemple, pour la classification des sections) ne sont pas prises en compte, car cela ne correspond pas au but du réglage de limite. Des valeurs limites élevées devraient donc être utilisées uniquement à des fins de test.
Si un effort interne est à l'intérieur des limites, aucun avertissement supplémentaire ne sera donné signalant qu'il a été négligé. Dans les Détails de vérification, le commentaire 'Négligeable' derrière l'effort interne respectif vous offre un moyen simple de vérifier quels efforts internes ont été négligés en raison des réglages de limite et n'ont pas été pris en compte lors de la vérification. Si à un endroit tous les efforts internes sont négligeables, seule la vérification des efforts internes négligeables sera affichée à cet endroit.
Si vous avez activé l'add-on Torsion de gauchissement (7 degrés de liberté), une limite pour le bimoment et les contraintes de cisaillement de la torsion secondaire est disponible pour certaines normes de dimensionnement.
Autres options
Selon la norme de dimensionnement choisie, d'autres options sont disponibles dans la configuration de résistance. Par exemple, l'activation d'une vérification de section élastique pour toutes les sections, des valeurs alternatives pour les facteurs de forme et les exposants dans les formules d'interaction ou d'autres réglages détaillés pour la déformation locale ou la vérification du flambage par cisaillement.
Stabilité
L'onglet Stabilité est disponible lorsque la vérification de stabilité est activée dans l'onglet Base. Selon la norme de dimensionnement choisie, vous pouvez ici effectuer d'autres réglages pour les vérifications de stabilité.
Point d'application de la charge
S'il y a des charges transversales, il est important de définir où ces forces agissent sur le profil : selon le point d'application de la charge, les charges transversales peuvent avoir un effet stabilisant ou déstabilisant et ainsi influencer de manière significative le moment critique pour le renversement de flexion Mcr.
Autres options
Selon la norme de dimensionnement choisie, d'autres réglages tels que des méthodes alternatives pour déterminer la minceur sont disponibles.
Paramètres de la norme
Pour la norme de dimensionnement EN 1999, l'onglet Paramètres de la norme liste tous les coefficients pertinents conformément à l'Annexe Nationale choisie. Pour définir une valeur de manière personnalisée, vous pouvez l'ajuster dans le champ de saisie correspondant. Utilisez le bouton
pour réinitialiser les valeurs aux valeurs standard de l'Annexe Nationale choisie.
