Sección de barra

Existen varios métodos para modificar objetos que se utilizan en una conexión. Uno de ellos es el componente Sección en barra. Con él, puede modificar el extremo de un elemento en el área de conexión como un todo. Hay cuatro tipos de cortes, basados en el objeto de referencia para el corte: Corte por barra, por placa, por plano auxiliar y por volumen auxiliar.

A cortar

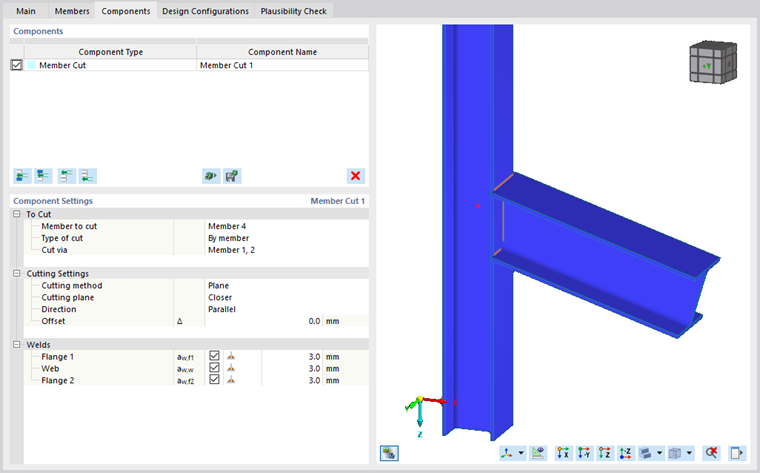

En la primera categoría del área de Configuraciones de componentes, puede seleccionar el componente a cortar y luego establecer el tipo de corte. Como se mencionó anteriormente, existen los tipos "por barra", "por placa", "por plano auxiliar" y "por volumen auxiliar". Dado que las Configuraciones de corte dependen del tipo de corte seleccionado, la descripción detallada de cada tipo de corte se presenta más adelante. En todos los casos, en la última línea se establece el objeto de referencia, que es decisivo para el corte.

Configuraciones de corte

Los detalles de entrada de esta categoría dependen del tipo de corte seleccionado.

Por barra

El tipo de corte por barra se utiliza cuando una barra (Corte mediante) determina el espacio de otra barra (Barra a cortar) para garantizar una geometría libre de colisiones.

La primera línea en la categoría Configuraciones de corte controla el Método de corte. El primero de los métodos disponibles es la opción 'Plano, que realiza el corte mediante un plano del marco de delimitación del elemento de referencia. El segundo método es la opción Área. Solo corta la intersección de las secciones transversales.

Las opciones Marco de delimitación y Envolvente convexa son particularmente adecuadas para crear cortes de secciones transversales asimétricas.

Consejo

El método de corte se simboliza mediante mapas de bits en el área gráfica del cuadro de diálogo, que puede activar con el botón Vista del modelo .


Al cortar con un plano, puede seleccionar qué superficie de corte es decisiva, es decir, si está 'más cerca de o más lejos de la barra adyacente. El estado predeterminado es más cerca, ya que este es el caso más común. A continuación, se presentan algunos ejemplos de ambas opciones de corte. En la primera imagen, se pueden ver los componentes sin cortar. En la imagen del medio, la viga se corta sobre el soporte con la opción "Plano" ajustada a "Más cerca". En la última imagen, se añadió una nueva sección de barra, cortándose el soporte sobre la viga con la opción "Plano" ajustada a "Más lejos".

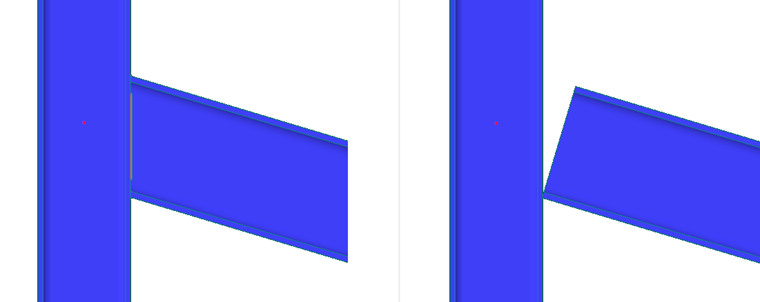

La última configuración, que es específica para el corte mediante un plano, es la '‘'Dirección'‘' del corte. Hay dos opciones: Paralela o Perpendicular. Paralela significa que el plano del corte es paralelo al elemento de referencia (Corte mediante). La dirección Perpendicular significa que el plano de corte es perpendicular al eje de la barra adyacente en el punto de contacto de ambas barras.

Información

Si desea cortar una barra con dos elementos, debe utilizar dos componentes de sección de barra separados.

En todos los métodos de corte también es posible establecer un Desplazamiento donde ocurre el corte real. Para Plano y Área, se permiten valores tanto positivos como negativos.

Por plano auxiliar

En lugar de un elemento existente, puede utilizar un plano auxiliar como objeto de referencia. En este caso, la configuración adicional consiste en la Dirección del corte y el Desplazamiento, similar al corte por barra. Las opciones para la Dirección son las mismas: Paralela al plano auxiliar o Perpendicular al eje de la barra adyacente en el punto de contacto más cercano con el plano auxiliar.

Por placa

El tipo de corte Por placa es similar al corte por plano auxiliar. La principal diferencia es que el plano auxiliar no tiene espesor, mientras que la placa sí lo tiene. Por lo tanto, el método de corte puede ser elegido como Plano o Área. Además del método de corte, existen las configuraciones adicionales de Dirección y Desplazamiento, como se describió anteriormente.

Por volumen auxiliar

El tipo de corte Por volumen auxiliar permite un corte tridimensional de barra, sin un elemento de referencia definido. La intersección de la barra a cortar con el volumen auxiliar se elimina, de acuerdo con un Desplazamiento a definir.

Soldaduras

En casos donde el corte genera un contacto entre placas o placas de barra, se puede definir una soldadura. Para cada contacto de un borde de placa y una superficie de placa, aparece una nueva línea de definición de soldadura en la categoría Soldaduras en el área de Configuraciones de componentes. La definición incluye una casilla de verificación que determina si se debe utilizar la soldadura, un campo Tipo de soldadura y para la Soldadura de filete la opción para definir el espesor de la soldadura.
