Es gibt mehrere Methoden, um Objekte zu modifizieren, die in einer Verbindung verwendet werden. Eine davon ist die Komponente Stabschnitt. Mit ihr können Sie das Ende eines Bauteils imAnschlussbereich als Ganzes modifizieren. Es gibt vier Arten des Schneidens, basierend auf dem Referenzobjekt für den Schnitt: Schnitt nach Stab, nach Platte, nach Hilfsebene und nach Hilfsvolumen.
Zu schneiden

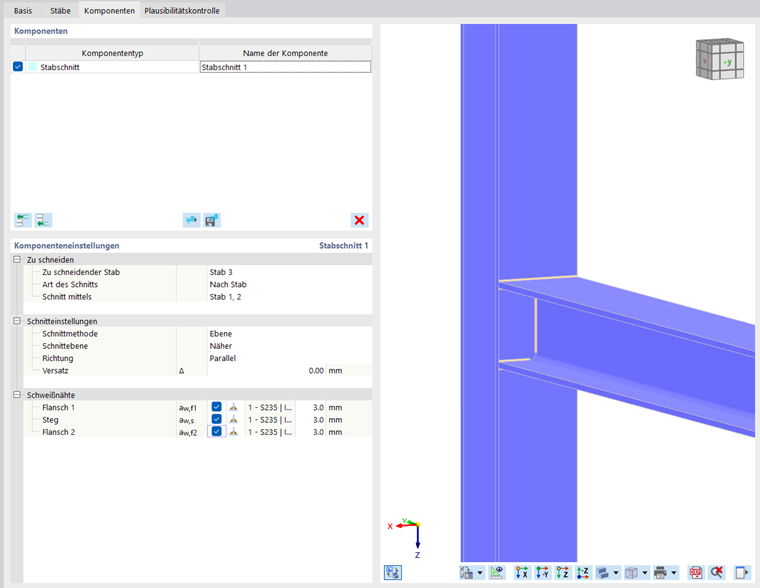

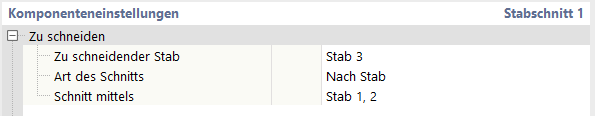

In der ersten Kategorie des Bereichs Komponenteneinstellungen können Sie das zu schneidende Bauteil und anschließend die Art des Schnitts festlegen. Wie oben erwähnt, gibt es die Arten „nach Stab”, „nach Platte”, „nach Hilfsebene” und „nach Hilfsvolumen”. Da die Schnitteinstellungen von der gewählten Schnittart abhängig sind, erfolgt die detaillierte Beschreibung der einzelnen Schnittarten weiter unten. In jedem Fall wird in der letzten Zeile das Referenzobjekt festgelegt, das für den Schnitt maßgebend ist.
Schnitteinstellungen
Die Eingabedetails dieser Kategorie hängen von der ausgewählten Schnittart ab.
Nach Stab
Die Schnittart nach Stab wird verwendet, wenn ein Stab (Schnitt mittels) den Raum eines anderen Stabes (Zu schneidender Stab) bestimmt, um eine kollisionsfreie Geometrie zu gewährleisten.

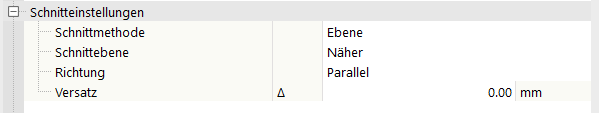

Die erste Zeile in der Kategorie Schnitteinstellungen steuert die Schnittmethode. Die erste der verfügbaren Methoden ist die Option ‚Ebene, die den Schnitt anhand einer Ebene des Begrenzungsrahmens des Referenzelements führt. Die zweite Methode ist die Option Fläche. Sie schneidet nur die Durchdringung der Querschnitte ab.
_Plane_(left),_Surface_(right).png?mw=760&hash=27e152b827b62742cdc5fcff5a4378659ef3f3a2)
Die Optionen Begrenzungsrahmen und Konvexe Hülle eignen sich besonders für die Erstellung von Schnitten asymmetrischer Querschnitte.
Die Schnittmethode wird durch Bitmaps im Grafikbereich des Dialogfelds symbolisiert, die Sie über die Schaltfläche
aktivieren können.
Beim Schneiden mit einer Ebene können Sie auswählen, welche Schnittfläche maßgebend ist, d. h. ob sie ‚näher an oder weiter entfernt vom anschließenden Stab liegt. Der Standardstatus ist näher, da dies der häufigere Fall ist. Nachfolgend sehen Sie einige Beispiele für beide Schnittoptionen. Im ersten Bild sehen Sie Bauteile, an denen kein Schnitt vorgenommen wurde. Im mittleren Bild wird der Träger über die Stütze geschnitten, wobei die Option „Ebene” auf „Näher” eingestellt ist. Im letzten Bild wurde ein neuer Stabschnitt hinzugefügt, wobei die Stütze über den Träger geschnitten wird und die Option „Ebene” auf „Weiter entfernt” eingestellt ist.
,_Closer_(middle),_Farther_(right).png?mw=760&hash=f2437a33cede294697038a70877b74ec624317ac)

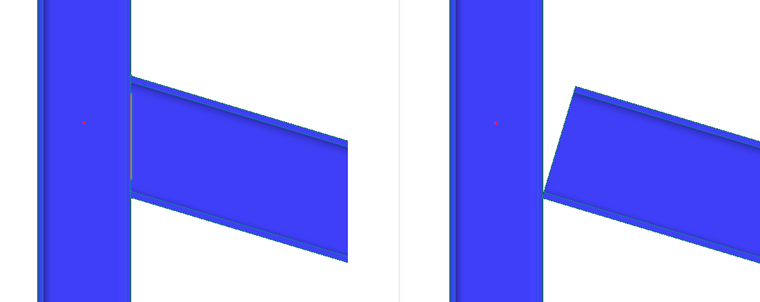

Die letzte Einstellung, die speziell für das Schneiden durch eine Ebene gilt, ist die ‚‘'Richtung'‚‘ des Schnitts. Es gibt zwei Optionen: Parallel oder Senkrecht. Parallel bedeutet, dass die Ebene des Schnitts parallel zum Referenzbauteil (Schnitt mittels) verläuft. Die Richtung Senkrecht bedeutet, dass die Schnittebene senkrecht zur Achse des anschließenden Stabes im Kontaktpunkt beider Stäbe steht.
Bei allen Schnittmethoden ist es auch möglich, einen Versatz festzulegen, bei dem der tatsächliche Schnitt erfolgt. Für Ebene und Fläche sind sowohl positive als auch negative Werte zulässig.
Nach Hilfsebene
Anstelle eines vorhandenen Bauteils können Sie eine Hilfsebene als Referenzobjekt verwenden. In diesem Fall bestehen die zusätzlichen Einstellungen aus der Richtung des Schnitts und dem Versatz, ähnlich wie beim Schnitt nach Stab. Die Optionen für die Richtung sind dieselben: Parallel zur Hilfsebene oder Senkrecht zur Achse des anschließenden Stabes am nächstgelegenen Kontaktpunkt mit der Hilfsebene.
_Parallel_(left),_Perpendicular_(right).png?mw=760&hash=8f8bf2e8d1dfe914557ff1d39cbda38c9a4643b2)
Nach Platte
Die Schnittart Nach Platte ähnelt dem Schneiden nach Hilfsebene. Der Hauptunterschied besteht darin, dass die Hilfsebene keine Dicke hat, die Platte hingegen schon. Daher kann die Schnittmethode entweder nach Ebene oder nach Fläche gewählt werden. Neben der Schnittmethode gibt es die zusätzlichen Einstellungen Richtung und Versatz, wie oben beschrieben.
__Parallel_(left),_Perpendicular_(right).png?mw=760&hash=9d7f268cb7b9d2a4872c1b4cf3f1876e0595720b)
Nach Hilfsvolumen
Die Schnittart Nach Hilfsvolumen ermöglicht einen dreidimensionalen Stabschnitt, ohne ein definiertes Referenzbauteil. Die Durchdringung des zu schneidenden Stabes mit dem Hilfsvolumen wird, entsprechend mit einem zu definierenden Versatz, entfernt.
Schweißnähte
In Fällen, in denen durch den Schnitt ein Kontakt zwischen Platten oder Stabplatten entsteht, kann eine Schweißnaht definiert werden. Für jeden Kontakt einer Plattenkante und einer Plattenfläche erscheint eine neue Schweißnahtdefinitionslinie in der Kategorie Schweißnähte im Bereich Komponenteneinstellungen. Die Definition enthält ein Kontrollkästchen, mit dem festgelegt wird, ob die Schweißnaht verwendet werden soll, ein Feld Schweißnahttyp und für die Kehlnaht die Option zur Definition der Schweißnahtdicke.
