Ci sono diversi metodi per modificare gli oggetti utilizzati in una connessione. Uno di questi è il componente Taglio dell'asta. Con esso, è possibile modificare l'estremità di un componente nella zona di connessione nel suo complesso. Ci sono quattro tipi di taglio, basati sull'oggetto di riferimento per il taglio: taglio per asta, per piastra, per piano ausiliario e per volume ausiliario.
Da tagliare

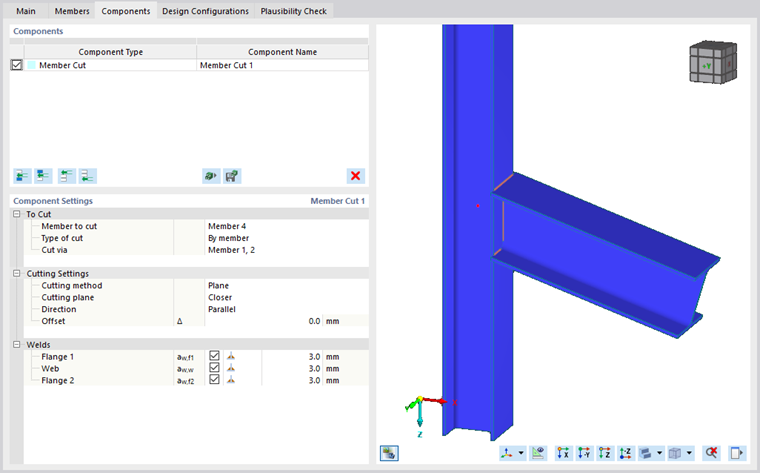

Nella prima categoria della sezione Impostazioni del componente è possibile scegliere il componente da tagliare e quindi il tipo di taglio. Come già accennato, esistono i tipi “per asta”, “per piastra”, “per piano ausiliario” e “per volume ausiliario”. Poiché le impostazioni di taglio dipendono dal tipo di taglio scelto, la descrizione dettagliata di ciascun tipo di taglio segue più avanti. In ogni caso, nell'ultima riga viene definito l'oggetto di riferimento determinante per il taglio.
Impostazioni di taglio
I dettagli di inserimento di questa categoria dipendono dal tipo di taglio selezionato.
Per asta
Il tipo di taglio per asta viene utilizzato quando un'asta (Taglio tramite) determina lo spazio di un'altra asta (Asta da tagliare) per garantire una geometria priva di collisioni.
La prima riga nella categoria Impostazioni di taglio controlla la metodologia di taglio. Il primo dei metodi disponibili è l'opzione 'Piano', che esegue il taglio in base a un piano del riquadro di delimitazione dell'elemento di riferimento. Il secondo metodo è l'opzione Superficie. Taglia solo l'intersezione delle sezioni trasversali.
Le opzioni Riquadro di delimitazione e Involucro convesso sono particolarmente adatte alla creazione di tagli di sezioni trasversali asimmetriche.

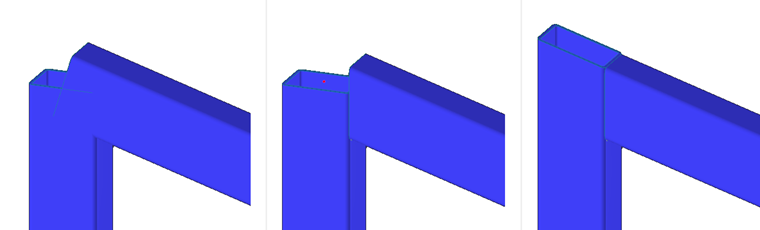

Durante il taglio con un piano, è possibile selezionare quale superficie di taglio è determinante, ovvero se è 'più vicina o più lontana rispetto all'asta adiacente. Lo stato predefinito è più vicina, poiché è il caso più comune. Di seguito alcune manifestazioni per entrambe le opzioni di taglio. Nella prima immagine si vedono componenti su cui non è stato fatto alcun taglio. Nell'immagine centrale il trave viene tagliato sul supporto, con l'opzione “Piano” impostata su “Più vicina”. Nell'ultima immagine è stato aggiunto un nuovo taglio d'asta, con il supporto che viene tagliato sopra il trave e l'opzione “Piano” impostata su “Più lontana”.

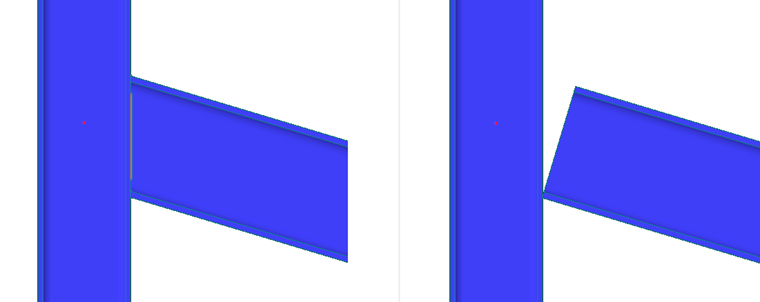

L'ultima impostazione, che si applica specificamente al taglio tramite un piano, è la '‘'direzione'‘' del taglio. Ci sono due opzioni: Parallela o Perpendicolare. Parallela significa che il piano di taglio è parallelo al componente di riferimento (Taglio tramite). La direzione Perpendicolare significa che il piano di taglio è perpendicolare all'asse dell'asta adiacente nel punto di contatto dei due aste.
Con tutti i metodi di taglio è inoltre possibile assegnare uno scostamento, ovvero il punto in cui avviene effettivamente il taglio. Per Piano e Superficie sono consentiti valori sia positivi che negativi.
Per piano ausiliario
Invece di un componente esistente, è possibile utilizzare un piano ausiliario come oggetto di riferimento. In questo caso, le impostazioni aggiuntive comprendono la direzione del taglio e lo scostamento, simili al taglio attraverso l'asta. Le opzioni per la direzione sono le stesse: Parallela al piano ausiliario o Perpendicolare all'asse dell'asta adiacente nel punto di contatto più vicino al piano ausiliario.
Per piastra

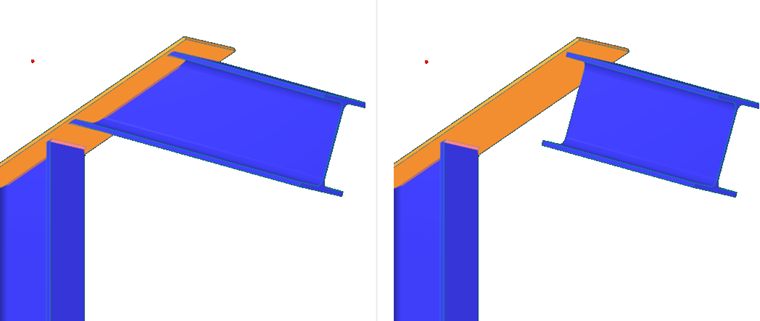

Il tipo di taglio Per piastra è simile al taglio per piano ausiliario. La differenza fondamentale è che il piano ausiliario non ha spessore, mentre la piastra sì. Pertanto, è possibile scegliere tra le modalità di taglio Piano o Superficie. Oltre alla modalità di taglio ci sono le impostazioni aggiuntive direzione e scostamento, come descritto sopra.
Per volume ausiliario
Il tipo di taglio Per volume ausiliario consente un taglio tridimensionale dell'asta, senza un componente di riferimento definito. L'intersezione dell'asta da tagliare con il volume ausiliario viene rimossa, tenendo conto di uno scostamento da definire.
Saldature
In casi in cui tramite il taglio si crea un contatto tra piastre o piastre di aste, può essere definita una saldatura. Per ogni contatto tra un bordo di una piastra e una superficie di una piastra, appare una nuova linea di definizione della saldatura nella categoria Saldature nella sezione Impostazioni del componente. La definizione include una casella di controllo per determinare se la saldatura deve essere utilizzata, un campo Tipo di saldatura e per la saldatura a gola l'opzione per definire lo spessore della saldatura.
