Il existe plusieurs méthodes pour modifier les objets utilisés dans une connexion. L'une d'elles est le composant Section de barre. Avec celui-ci, vous pouvez modifier l'extrémité d'un composant dans la zone de connexion dans son ensemble. Il existe quatre types de coupes, basés sur l'objet de référence pour la coupe : coupe par barre, par plaque, par plan auxiliaire et par volume auxiliaire.
À découper
Dans la première catégorie de la section Paramètres du composant, vous pouvez définir le composant à couper puis le type de coupe. Comme mentionné ci-dessus, il existe des types « par barre », « par plaque », « par plan auxiliaire » et « par volume auxiliaire ». Étant donné que les paramètres de la coupe dépendent du type de coupe choisi, une description détaillée de chaque type de coupe est fournie ci-dessous. Dans tous les cas, la dernière ligne définit l'objet de référence qui est déterminant pour la coupe.
Paramètres de la coupe
Les détails de saisie de cette catégorie dépendent du type de coupe sélectionné.
Par barre
Le type de coupe par barre est utilisé lorsqu'une barre (Coupe par) détermine l'espace d'une autre barre (Barre à couper) pour garantir une géométrie sans collision.
La première ligne de la catégorie Paramètres de la coupe contrôle la Méthode de coupe. La première des méthodes disponibles est l'option Plan, qui conduit la coupe selon un plan du cadre de délimitation de l'élément de référence. La deuxième méthode est l'option Surface. Elle ne coupe que l'intersection des sections transversales.
_Plane_(left),_Surface_(right).png?mw=760&hash=27e152b827b62742cdc5fcff5a4378659ef3f3a2)
Les options Cadre de délimitation et Enveloppe convexe sont particulièrement adaptées à la création de coupes de sections transversales asymétriques.
La méthode de coupe est symbolisée par des bitmaps dans la zone graphique de la boîte de dialogue, que vous pouvez activer via le bouton
.
Lors de la coupe avec un plan, vous pouvez choisir quelle surface de coupe est déterminante, c'est-à-dire si elle est plus proche ou plus éloignée de la barre adjacente. L'état par défaut est plus proche, car c'est le cas le plus fréquent. Vous trouverez ci-dessous quelques exemples pour les deux options de coupe. Dans la première image, vous voyez des composants sans aucune coupe. Dans l'image du milieu, la poutre est coupée au-dessus du support, avec l'option "Plan" réglée sur "Plus proche". Dans la dernière image, une nouvelle section de barre a été ajoutée, où le support est coupé au-dessus de la poutre et l'option "Plan" est réglée sur "Plus éloigné".
,_Closer_(middle),_Farther_(right).png?mw=760&hash=f2437a33cede294697038a70877b74ec624317ac)

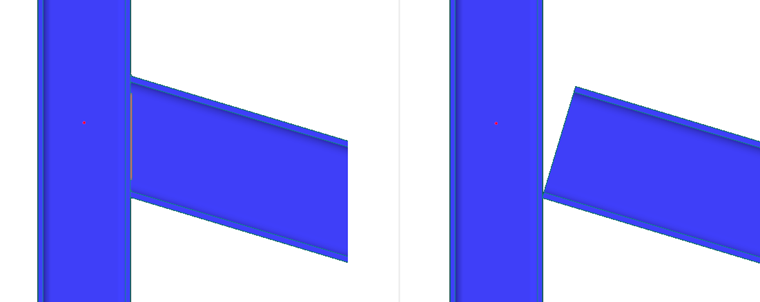

Le dernier réglage, spécifique à la coupe par un plan, est la ‘'Direction'‘ de la coupe. Il existe deux options : Parallèle ou Perpendiculaire. Parallèle signifie que le plan de la coupe est parallèle au composant de référence (Coupe par). La direction Perpendiculaire signifie que le plan de coupe est perpendiculaire à l'axe de la barre adjacente au point de contact des deux barres.
Pour toutes les méthodes de coupe, il est également possible de définir un Décalage, où se fait la coupe réelle. Pour Plan et Surface, à la fois des valeurs positives et négatives sont autorisées.
Par plan auxiliaire
Au lieu d'un composant existant, vous pouvez utiliser un plan auxiliaire comme objet de référence. Dans ce cas, les paramètres supplémentaires consistent en la Direction de la coupe et le Décalage, de manière similaire à la coupe par barre. Les options pour la Direction sont les mêmes : Parallèle au plan auxiliaire ou Perpendiculaire à l'axe de la barre adjacente au point de contact le plus proche avec le plan auxiliaire.
_Parallel_(left),_Perpendicular_(right).png?mw=760&hash=8f8bf2e8d1dfe914557ff1d39cbda38c9a4643b2)
Par plaque

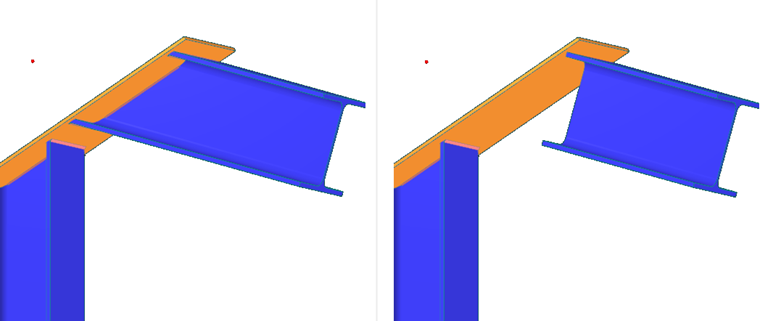

Le type de coupe Par plaque est similaire à la coupe par plan auxiliaire. La principale différence est que le plan auxiliaire n'a pas d'épaisseur, tandis que la plaque en possède une. Par conséquent, la méthode de coupe peut être choisie comme Plan ou Surface. Outre la méthode de coupe, il existe les paramètres supplémentaires Direction et Décalage, comme décrit ci-dessus.
__Parallel_(left),_Perpendicular_(right).png?mw=760&hash=9d7f268cb7b9d2a4872c1b4cf3f1876e0595720b)
Par volume auxiliaire
Le type de coupe Par volume auxiliaire permet une coupe tridimensionnelle de la barre, sans composant de référence défini. L'intersection de la barre à couper avec le volume auxiliaire est enlevée, correspondant à un Décalage à définir.
Soudures
Dans les cas où la coupe crée un contact entre des plaques ou des plaques de barre, une soudure peut être définie. Pour chaque contact d'un bord de plaque et d'une surface de plaque, une nouvelle ligne de définition de soudure apparaît dans la catégorie Soudures de la section Paramètres du composant. La définition contient une case à cocher, permettant de déterminer si la soudure doit être utilisée, un champ Type de soudure et pour la Soudure d'angle, l'option de définition de l'épaisseur de la soudure.
