Istnieje kilka metod modyfikacji obiektów używanych w połączeniu. Jednym z nich jest komponent Przekrój pręta. Za jego pomocą można modyfikować koniec elementu w obszarze połączenia jako całość. Istnieją cztery rodzaje cięć, w oparciu o obiekt referencyjny dla cięcia: cięcie według pręta, według płyty, według płaszczyzny pomocniczej i według objętości pomocniczej.
Do przecięcia

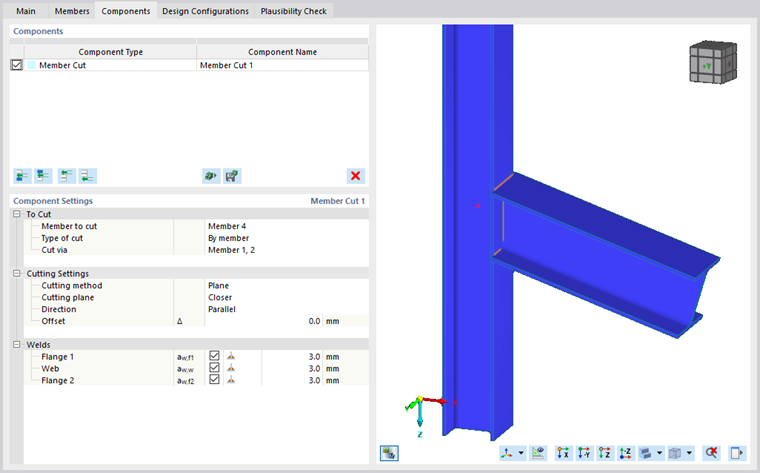

W pierwszej kategorii obszaru Ustawienia komponentu można określić element do przecięcia, a następnie rodzaj cięcia. Jak wspomniano powyżej, istnieją rodzaje „według pręta”, „według płyty”, „według płaszczyzny pomocniczej” i „według objętości pomocniczej”. Ponieważ Ustawienia cięcia zależą od wybranego rodzaju cięcia, szczegółowy opis poszczególnych rodzajów cięcia znajduje się poniżej. W każdym przypadku w ostatnim wierszu określany jest obiekt referencyjny, który jest decydujący dla cięcia.
Ustawienia cięcia
Szczegóły wprowadzania w tej kategorii zależą od wybranego rodzaju cięcia.
Według pręta
Rodzaj cięcia według pręta jest używany, gdy pręt (Cięcie za pomocą) określa przestrzeń innego pręta (Pręt do przecięcia) w celu zapewnienia bezkolizyjnej geometrii.
Pierwszy wiersz w kategorii Ustawienia cięcia kontroluje Metodę cięcia. Pierwszą z dostępnych metod jest opcja ‚Płaszczyzna, która prowadzi cięcie w oparciu o płaszczyznę ramki ograniczającej elementu referencyjnego. Drugą metodą jest opcja Powierzchnia. Odcina tylko skrzyżowanie przekrojów.
_Plane_(left),_Surface_(right).png?mw=760&hash=27e152b827b62742cdc5fcff5a4378659ef3f3a2)
Opcje Ramka ograniczająca i Powłoka wypukła są szczególnie przydatne do tworzenia cięć asymetrycznych przekrojów.
Metoda cięcia jest symbolizowana przez bitmaty w obszarze graficznym okna dialogowego, które można aktywować za pomocą przycisku
.
Podczas cięcia z użyciem płaszczyzny można wybrać, która Powierzchnia cięcia jest decydująca, tj. czy znajduje się ‚bliżej czy dalej od pręta łączącego. Domyślnym statusem jest bliżej, ponieważ jest to częstszy przypadek. Poniżej znajduje się kilka przykładów dla obu opcji cięcia. Na pierwszym obrazku widać elementy, które nie zostały przecięte. Na środkowym obrazku belka jest odcięta na podporze, z ustawieniem „Płaszczyzna” na „Bliżej”. Na ostatnim obrazku dodano nowy przekrój prętowy, przy czym podpora jest odcięta na belce, a opcja „Płaszczyzna” ustawiona na „Dalej”.
,_Closer_(middle),_Farther_(right).png?mw=760&hash=f2437a33cede294697038a70877b74ec624317ac)

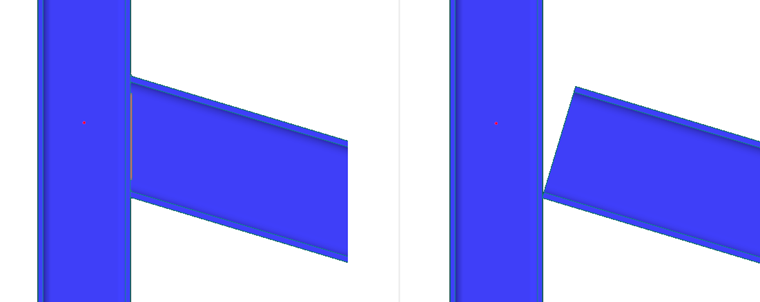

Ostatnie ustawienie, które dotyczy konkretnie cięcia za pomocą płaszczyzny, to ‚‚'Kierunek'‚‘ cięcia. Istnieją dwie opcje: Równoległy lub Prostopadły. Równoległy oznacza, że płaszczyzna cięcia jest równoległa do elementu referencyjnego (Cięcie za pomocą). Kierunek Prostopadły oznacza, że płaszczyzna cięcie jest prostopadła do osi pręta łączącego w punkcie kontaktu obu prętów.
Dla wszystkich metod cięcia możliwe jest również określenie Offsetu, przy którym następuje faktyczne cięcie. Dla Płaszczyzny i Powierzchni dozwolone są zarówno wartości dodatnie, jak i ujemne.
Według płaszczyzny pomocniczej
Zamiast istniejącego elementu można użyć płaszczyzny pomocniczej jako obiektu referencyjnego. W tym przypadku dodatkowe ustawienia obejmują Kierunek cięcia i Offset, podobnie jak przy cięciu według pręta. Opcje Kierunku są takie same: Równoległy do płaszczyzny pomocniczej lub Prostopadły do osi pręta łączącego w najbliższym punkcie kontaktu z płaszczyzną pomocniczą.
_Parallel_(left),_Perpendicular_(right).png?mw=760&hash=8f8bf2e8d1dfe914557ff1d39cbda38c9a4643b2)
Według płyty

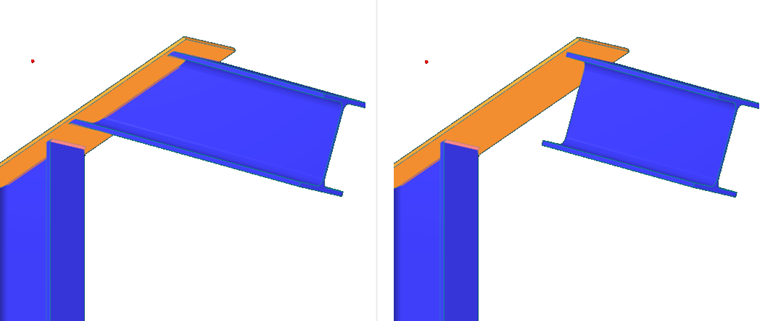

Rodzaj cięcia Według płyty jest podobny do cięcia według płaszczyzny pomocniczej. Główna różnica polega na tym, że płaszczyzna pomocnicza nie ma grubości, a płyta już tak. Dlatego metodę cięcia można wybrać jako Płaszczyznę lub jako Powierzchnię. Oprócz metody cięcia, istnieją dodatkowe ustawienia Kierunku i Offsetu, jak opisano powyżej.
__Parallel_(left),_Perpendicular_(right).png?mw=760&hash=9d7f268cb7b9d2a4872c1b4cf3f1876e0595720b)
Według objętości pomocniczej
Rodzaj cięcia Według objętości pomocniczej umożliwia trójwymiarowy przekrój pręta, bez zdefiniowanego elementu referencyjnego. Przecięcie pręta do przecięcia z objętością pomocniczą jest usuwane zgodnie z do zdefiniowanym Offsetem.
Spoiny
W przypadkach, gdy w wyniku cięcia powstaje kontakt między płytami lub płytami prętowymi, można zdefiniować spoinę. Dla każdego kontaktu krawędzi płyty z powierzchnią płyty pojawia się nowa linia definicji spoiny w kategorii Spoiny w obszarze Ustawienia komponentu. Definicja zawiera pole wyboru, które określa, czy spoina ma być używana, pole Rodzaj spoiny oraz dla Spoina pachwinowa opcję określenia grubości spoiny.
