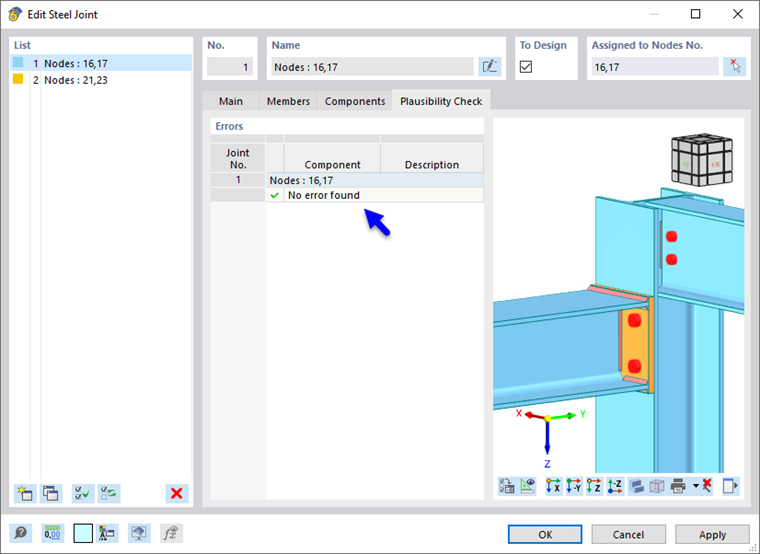

Per ogni giunzione viene effettuato un controllo di plausibilità per individuare eventuali incongruenze nella modellazione. Questo controllo è necessario per completare con successo la definizione di una giunzione. Il risultato della verifica viene visualizzato in questa scheda.
Fondamentalmente, si distingue tra avvisi e messaggi di errore. Gli avvisi si basano su linee guida di costruzione delle norme di calcolo e indicano una violazione di queste nella realizzazione della giunzione. Sono contrassegnati da un simbolo di avviso giallo e non influenzano la creazione del modello o il calcolo. I messaggi di errore segnalano un grave problema nella modellazione, che rende impossibile un calcolo.
Di regola, il componente aggiuntivo segnala già durante l'immissione dati incongruenze sotto forma di un punto esclamativo rosso, indicando così un errore nella modellazione. Nell'esempio seguente, c'è un problema con le distanze tra le viti, forse causato da un errore di battitura.
Nella scheda 'Controllo di plausibilità' viene descritta in dettaglio l'errata immissione. I messaggi di errore più comuni sono descritti di seguito.
Saldatura supera il componente collegato

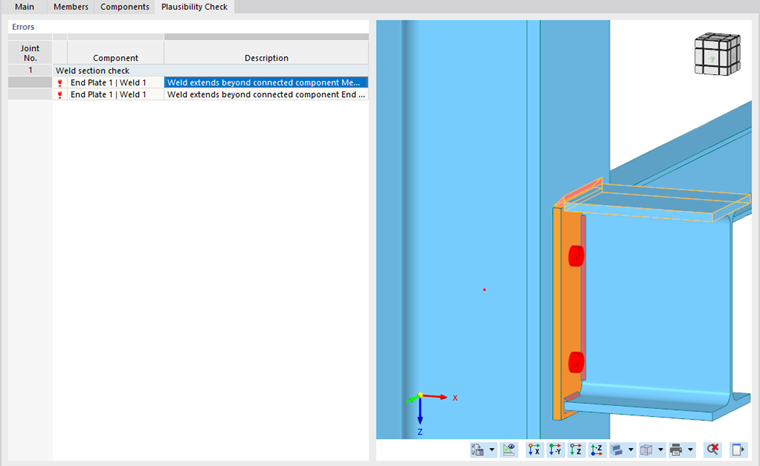

C'è un errore nell'immissione della saldatura. Nei componenti viene descritto di quale saldatura e piastra d'estremità si tratta.

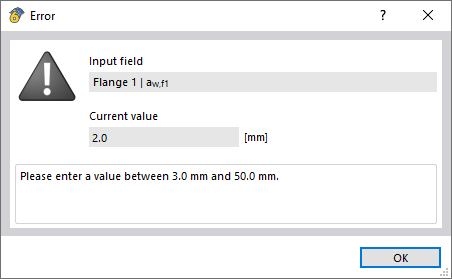

Il problema può essere risolto modificando i dati di input nella scheda 'Base'. In questo caso, viene modificato lo spessore della saldatura per garantire una modellazione senza errori. Assicurarsi che il valore della saldatura rientri tra 3 e 50 mm.
Saldatura non valida
Nel messaggio 'Saldatura non valida tra X e Y' è necessario un ulteriore controllo delle componenti indicate dal controllo di plausibilità.

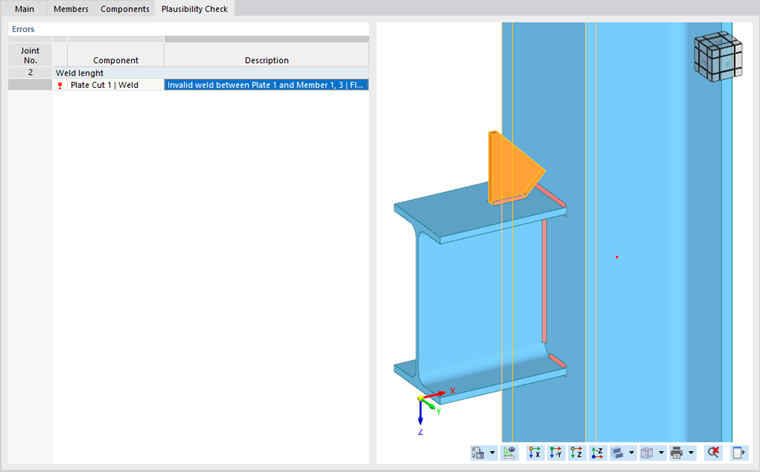

Nell'esempio, è stata proposta una saldatura che non può essere eseguita. Disattivare la saldatura consente un controllo di plausibilità privo di errori.
Configurazione della capacità portante non assegnata

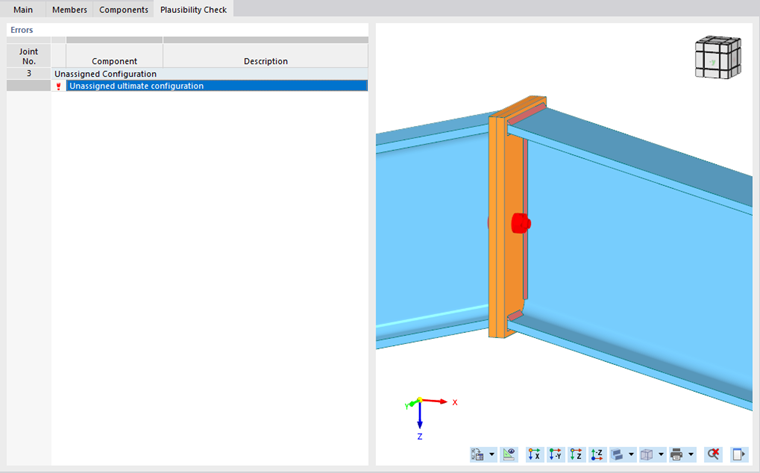

Questo messaggio viene visualizzato quando alla giunzione non è assegnata una configurazione della capacità portante. Per risolvere l'errore, tornare alla scheda 'Base' e selezionare o creare una Configurazione della capacità portante nel menu a tendina.
Piastra in conflitto con il componente
Nel messaggio 'Piastra in conflitto con il componente X' viene indicata un'errata immissione dei dati della piastra o della sezione del profilo. Per risolvere il problema, verificare i dati di input del componente piastra. Regolare la posizione della piastra in modo che non vi siano collisioni.

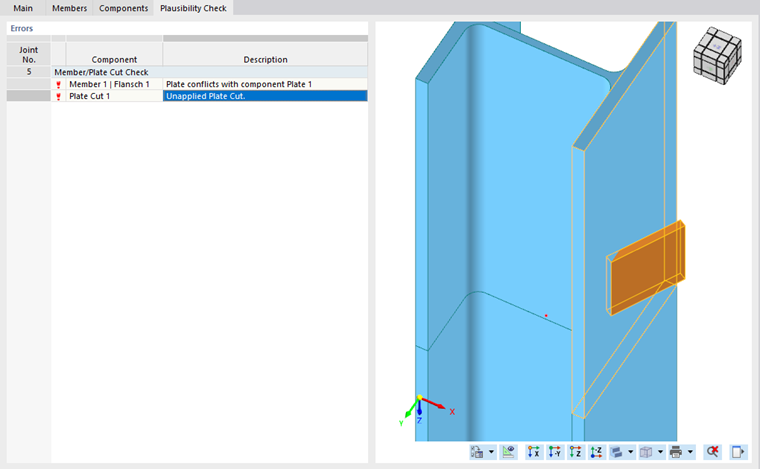

Taglio della piastra non applicato
Questo messaggio indica che il taglio della piastra non è stato eseguito correttamente. Nella scheda 'Componenti', è possibile verificare i dati di input della piastra e del taglio. Nell'esempio, c'è un angolo troppo ripido, quindi è necessario ridurre lo 'Scostamento sull'asse z'.
Asta separata

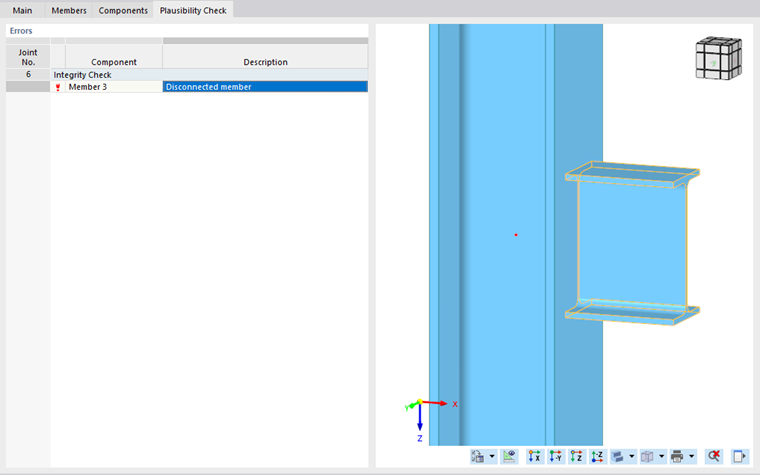

Il controllo di plausibilità indica che una certa asta non è collegata. Nella scheda 'Componente', è possibile controllare i dati di input, in particolare quelli relativi alla modellazione della saldatura. L'attivazione della saldatura consente una modellazione senza errori.

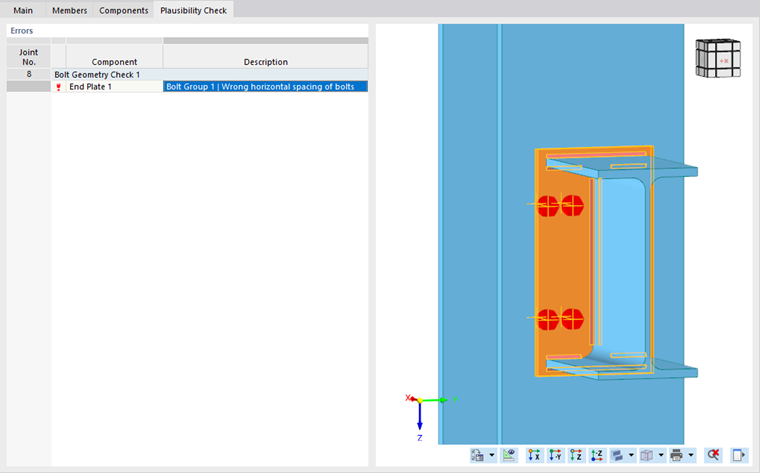

Gruppo di viti | Distanza orizzontale delle viti errata
In questa modellazione e nella relativa descrizione dell'errore del controllo di plausibilità, si tratta di una distanza orizzontale delle viti errata. Nell'esempio, il valore delle distanze orizzontali delle viti in [mm] deve essere corretto da 10.0 30.0 100.0 a 15.0 30.0 95.0. Verificare che le viti non tocchino i bordi della piastra d'estremità o della saldatura.

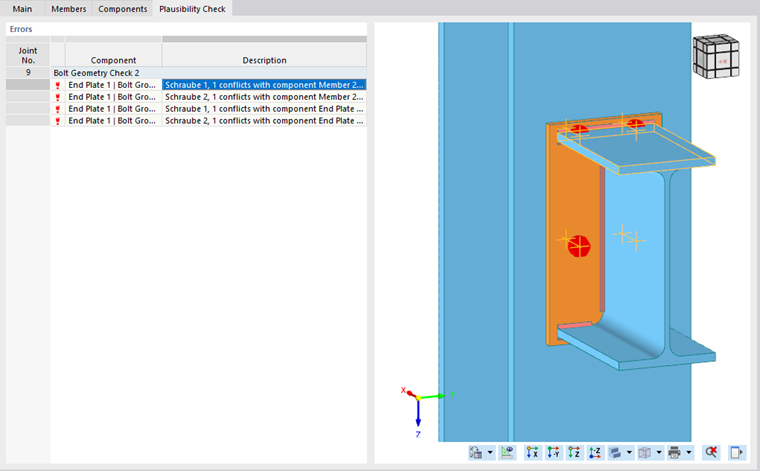

Vite in conflitto con il componente
Nell'esempio, la fila superiore di viti collide con la saldatura e il flangia del profilo collegato. Qui, la distanza delle viti in direzione verticale deve essere verificata e regolata. Questo può essere fatto nella sezione 'Viti' nel componente 'Piastra d'estremità'.

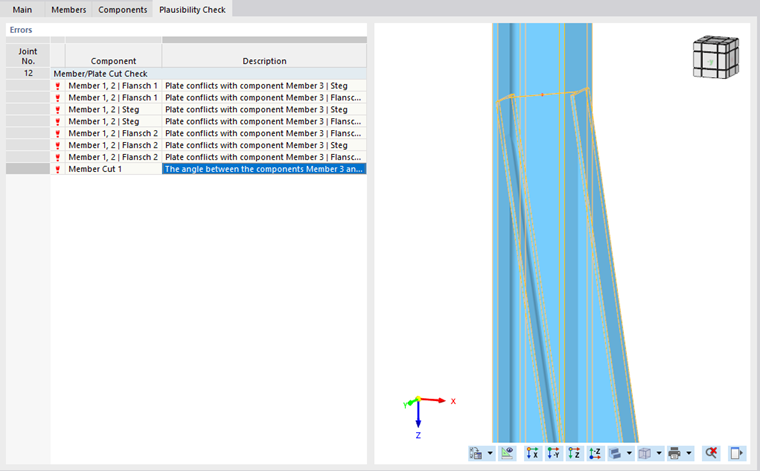

L'angolo tra i componenti Asta X e Asta Y è troppo acuto
Nell'esempio, il controllo di plausibilità critica un angolo troppo grande per eseguire il taglio del profilo. Per risolvere l'errore, uscire dal dialogo 'Giunzione in acciaio' e modificare il nodo dell'asta in modo che sia possibile una modellazione senza errori. Impostare un angolo più smussato.

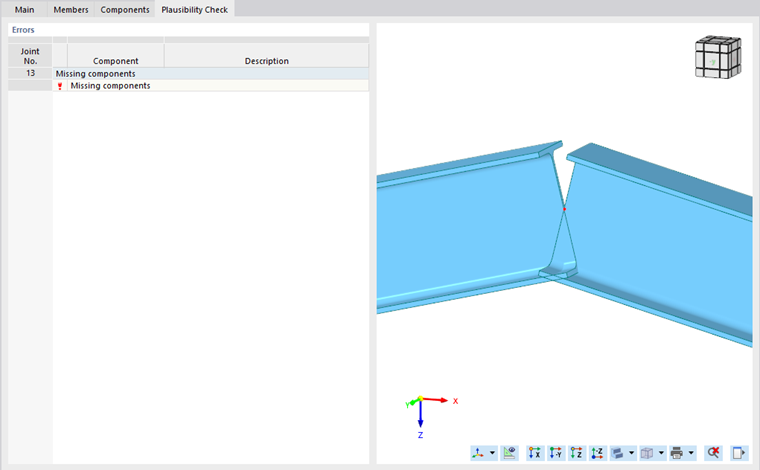

Componenti mancanti
Con questo messaggio, il controllo di plausibilità segnala che manca un componente per la creazione della giunzione nei profili. In questo caso, è necessario inserire il componente giunto a piastre d'estremità. Assegnando i profili da collegare e il materiale, la giunzione può essere creata.

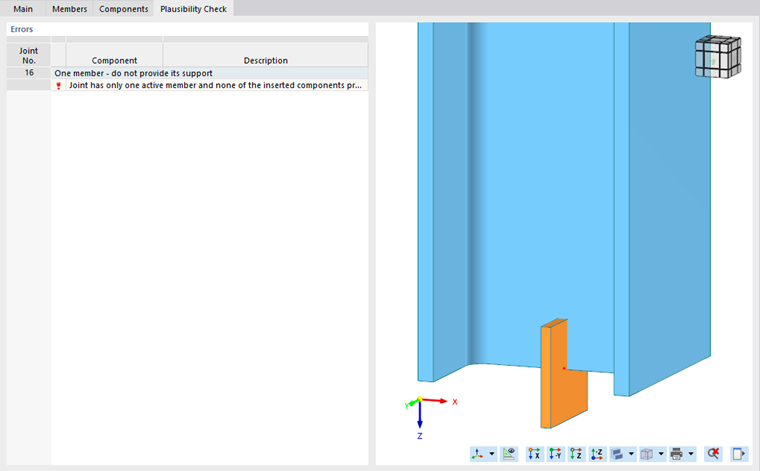

La giunzione ha solo un profilo attivo e nessuno dei componenti inseriti lo supporta
Nell'esempio seguente relativo a questo messaggio, manca un secondo profilo per creare una giunzione. Quindi, selezionare un altro profilo.

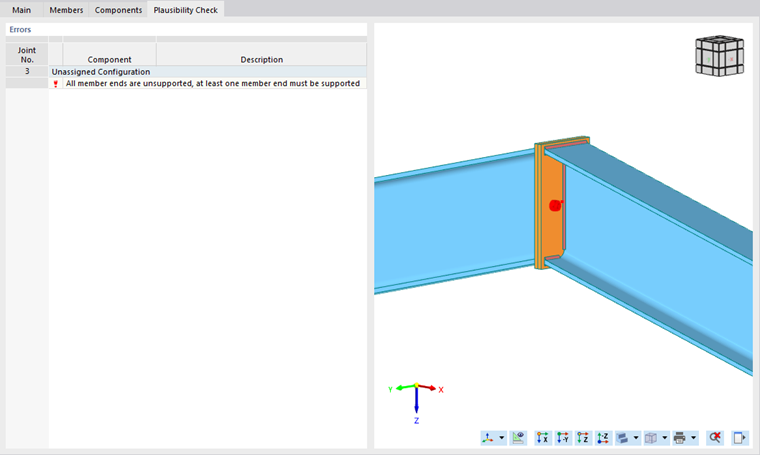

Tutte le estremità dei profili sono non supportate / Tutte le estremità dei profili sono supportate
Il messaggio 'Tutte le estremità dei profili sono non supportate, almeno un'estremità del profilo deve essere supportata' oppure 'Tutte le estremità dei profili sono supportate, almeno un'estremità del profilo deve essere libera' appare quando nella scheda 'Profili' è presente un'errata immissione. Verificare che almeno un'estremità del profilo sia supportata . Tuttavia, non tutte le estremità dei profili devono essere supportate, altrimenti non vi sarebbe sollecitazione nella giunzione.
Materiale non definito
Se viene visualizzato questo messaggio, alla componente in questione non è stato assegnato alcun materiale.
Per risolvere l'errore, passare alla scheda 'Componenti' e assegnare alla componente nella categoria 'Piastra' il materiale. Spostando il cursore del mouse sopra il punto esclamativo rosso accanto alla componente errata, apparirà una breve descrizione del problema.
