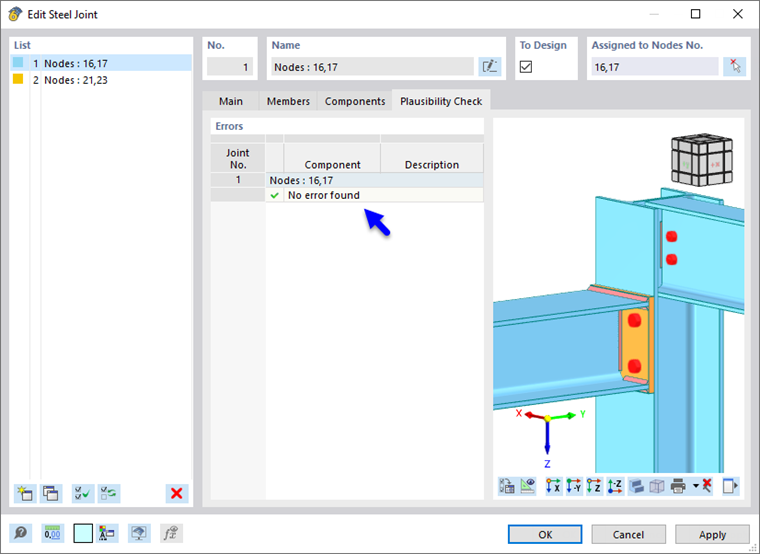

Pro každý spoj se provádí kontrola rozumnosti pro nesrovnalosti v modelování. Tato kontrola je nezbytná pro úspěšné dokončení definice spoje. Výsledek kontroly se zobrazí v tomto registru.
Základně se rozlišují varování a chybové hlášky. Varování jsou založena na konstrukčních směrnicích návrhových norem a upozorňují na jejich porušení při provádění spoje. Jsou označena žlutým symbolem pozor a nemají vliv na tvorbu modelu ani výpočet. Chybové hlášky upozorňují na vážnou nesrovnalost v modelování, která znemožňuje výpočet.

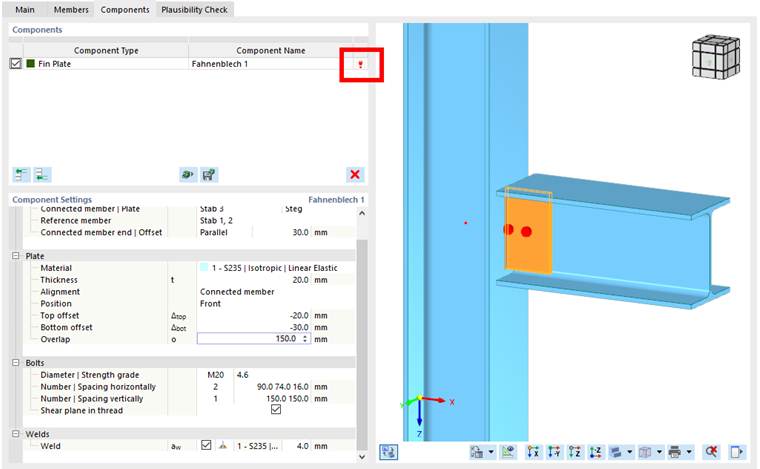

Většinou už modul při zadání hlásí nesrovnalosti ve formě červeného vykřičníku a upozorňuje tak na chybu v modelování. V následujícím příkladu se vyskytl problém s rozestupem šroubů, pravděpodobně způsobený překlepem.
V registru 'Kontrola rozumnosti' je uveden podrobný popis chybného vstupu. Nejčastější chybové hlášky jsou popsány níže.

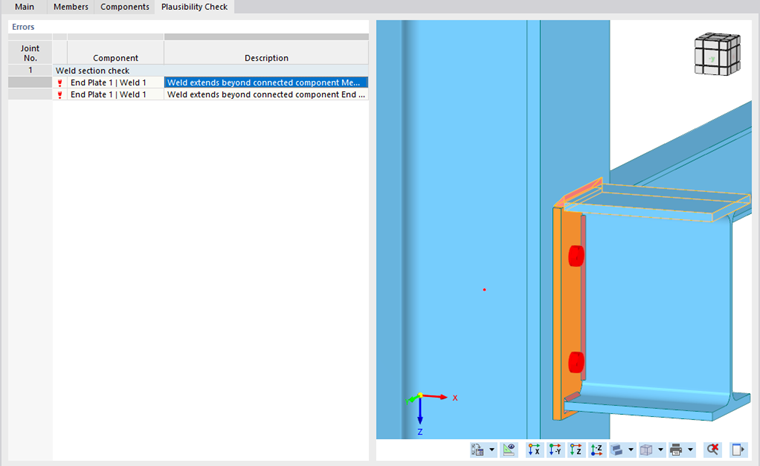

Přesažení svaru nad připojenou částí
Jedná se o chybný vstup svaru. V komponentách se popisuje, o který svar a čelní desku se jedná.

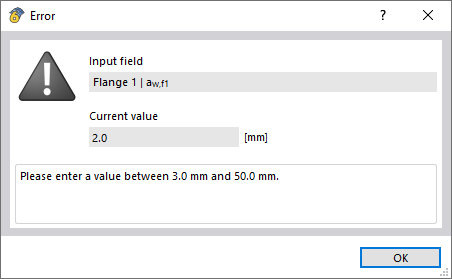

Problém lze vyřešit úpravou vstupních dat v registru 'Základ'. V tomto případě je změněna tloušťka svaru, aby bylo dosaženo bezchybného modelování. Ujistěte se, že hodnota svaru je v rozmezí 3 až 50 mm.

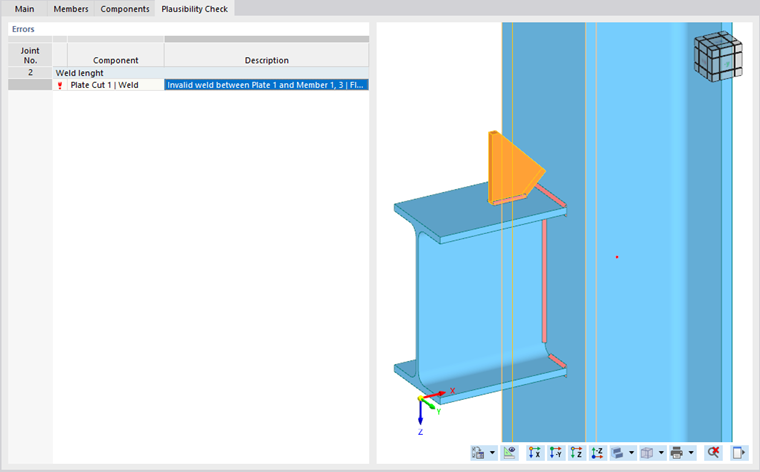

Neplatný svar
Při hlášce 'Neplatný svar mezi X a Y' je nutné znovu zkontrolovat ty komponenty, které jsou uvedeny kontrolou rozumnosti.
V příkladu byl zadán svar, který nelze provést. Deaktivace svaru umožňuje bezchybnou kontrolu rozumnosti.
Nepřiřazená konfigurace únosnosti
Tato hláška se zobrazí, pokud nebyla spoji přiřazena konfigurace únosnosti. Pro odstranění chyby se vraťte do registru ‘Základ‘ a vyberte nebo vytvořte tam v rozbalovacím menu konfiguraci únosnosti.
Plech v konfliktu s komponentou
Při hlášce 'Plech v konfliktu s komponentou X' se upozorňuje na chybný vstup plechu nebo částí. Pro odstranění problému je třeba zkontrolovat vstupy pro komponentu plech. Upravte polohu plechu tak, aby nedocházelo ke kolizi.

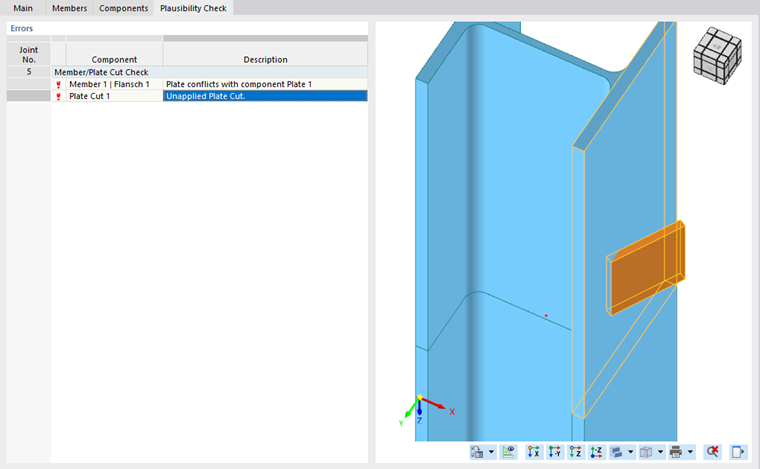

Neuplatněný plechový řez
Tato hláška znamená, že plechový řez není správně proveden. V registru ‘Komponenty‘ můžete zkontrolovat vstupní data plechu a plechového řezu. V příkladu je příliš strmý úhel, takže je třeba snížit 'Posun v ose z'.

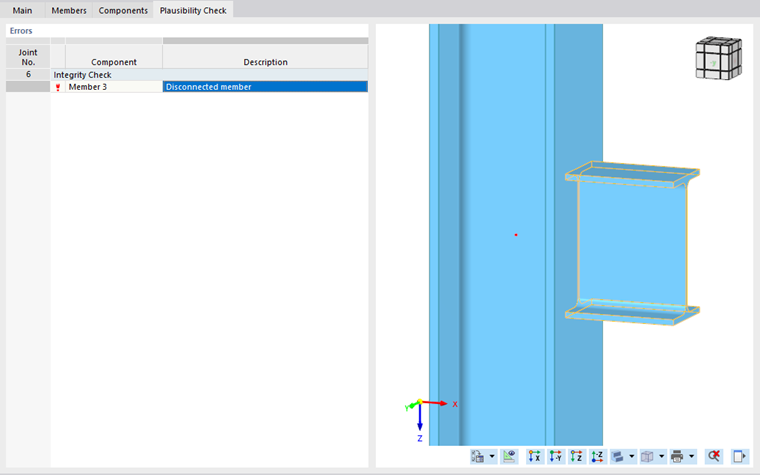

Oddělený prut
Kontrola rozumnosti upozorňuje na to, že určitý prut není připojen. V registru ‘Komponenta‘ můžete zkontrolovat vstupní data, zejména modelování svaru. Aktivace svaru umožňuje bezchybné modelování.

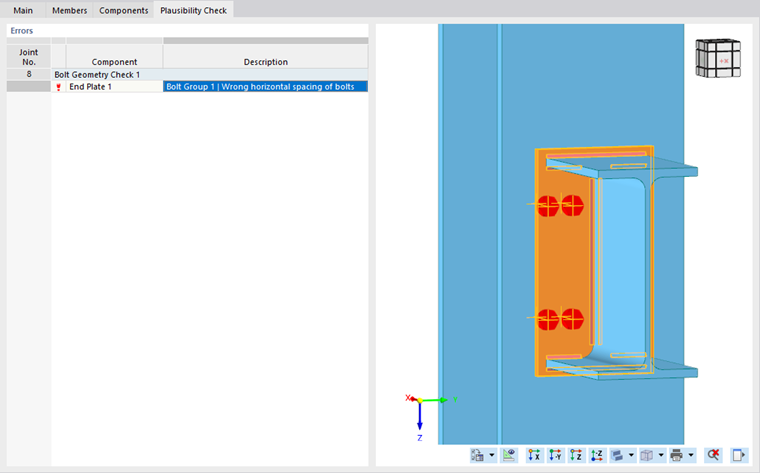

Skupina šroubů | Nesprávná horizontální vzdálenost šroubů
V tomto modelování a souvisejícím popisu chyby kontroly rozumnosti se jedná o chybnou horizontální vzdálenost šroubů. V příkladu je třeba upravit hodnotu horizontálních vzdáleností šroubů v [mm] z 10.0 30.0 100.0 na 15.0 30.0 95.0. Zkontrolujte, zda se šrouby nedotýkají také okrajů čelní desky nebo svaru.
Šroub v konfliktu s komponentou
V příkladu koliduje horní řada šroubů se svarem a límcemi připojeného nosníku. Zde je třeba zkontrolovat a upravit vzdálenost šroubů ve vertikálním směru. To můžete provést v sekci 'Šrouby' u komponenty 'Čelní deska'.

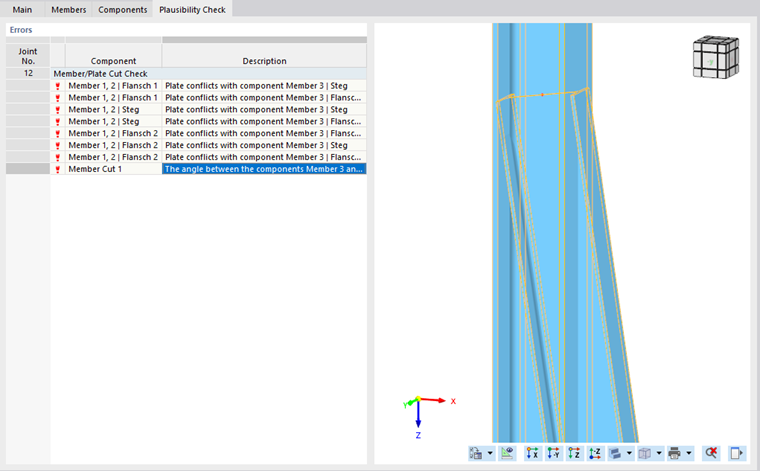

Úhel mezi komponentami prutu X a prutu Y je příliš ostrý
V příkladu kontrola rozumnosti upozorňuje na příliš velký úhel, aby bylo možné provést komponentu prutového řezu. Pro odstranění chyby opusťte dialog 'Ocelový spoj' a upravte uzel prutu tak, aby bylo dosaženo bezchybného modelování. Zadejte tupější úhel.

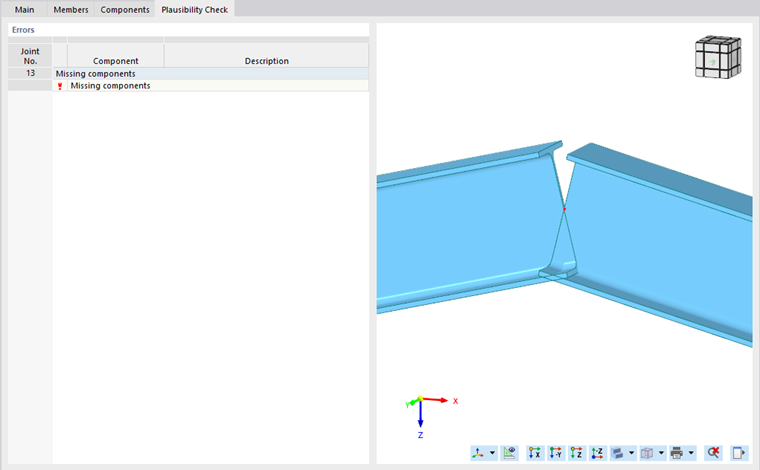

Chybějící komponenty
Tato hláška kontrolou rozumnosti upozorňuje na to, že u prutů chybí komponenta pro vytvoření spoje. V tomto případě je nutné vložit komponentu desky čelního spoje. Přidělením připojovaných prutů a materiálu lze vytvořit spoj.
Spoj má pouze jeden aktivní prut a žádná ze zadaných komponent ho nepodporuje
V následujícím příkladu této hlášky chybí druhý prut pro vytvoření spoje. Vyberte proto další prut.

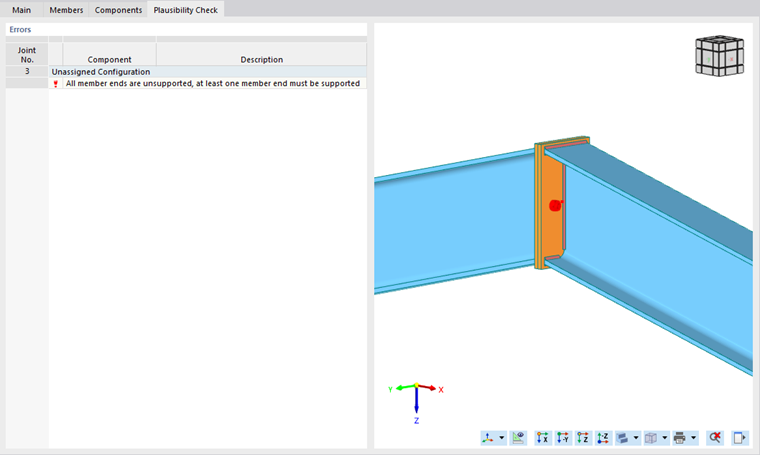

Všechna konce prutů nejsou uložena / Všechna konce prutů jsou uložena
Hláška 'Všechna konce prutů nejsou uložena, minimálně jeden konec prutu musí být uložen' nebo 'Všechna konce prutů jsou uložena, minimálně jeden konec prutu musí být volný' se zobrazí, pokud je v registru ‘Pruty‘ chybný vstup. Zkontrolujte, zda alespoň jeden konec prutu Uložené konce . Ale ne všechny pruty mohou být uloženy, protože by pak v spoji nebylo zatížení.
Nedefinovaný materiál
Pokud se tato hláška zobrazí, není komponentě přidělen materiál.
Pro odstranění chyby přejděte do registru ‘Komponenty‘ a přidělte komponentě v kategorii ‘Plech‘ materiál. Když přesunete kurzor myši nad červený vykřičník u chybné komponenty, zobrazí se stručný popis problému.
