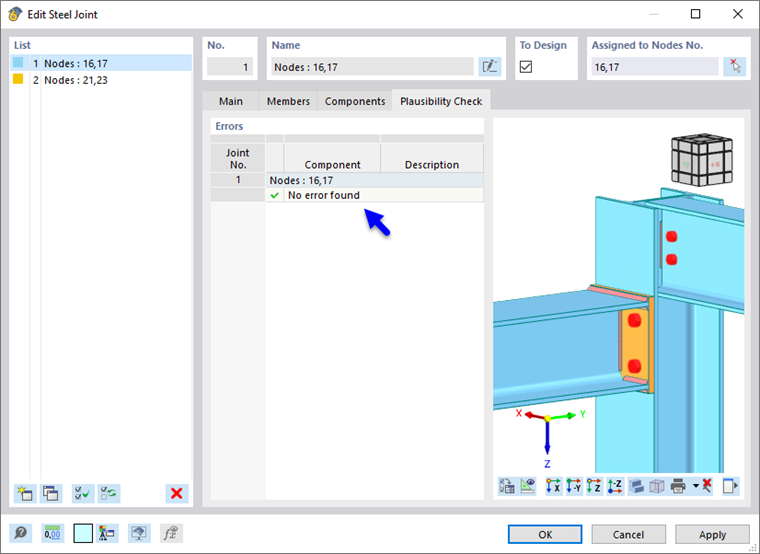

Pour chaque connexion, un contrôle de plausibilité est effectué pour détecter des incohérences dans la modélisation. Ce contrôle est nécessaire pour finaliser avec succès la définition d'une connexion. Le résultat de la vérification est affiché dans cet onglet. En général, on distingue les avertissements des messages d'erreur. Les avertissements se basent sur les directives de conception des normes de calcul et signalent une violation de celles-ci dans l'exécution de la connexion. Ils sont marqués d'un symbole d'avertissement jaune et n'ont pas d'influence sur la création du modèle ou le calcul. Les messages d'erreur signalent une anomalie majeure dans la modélisation qui rend un calcul impossible.

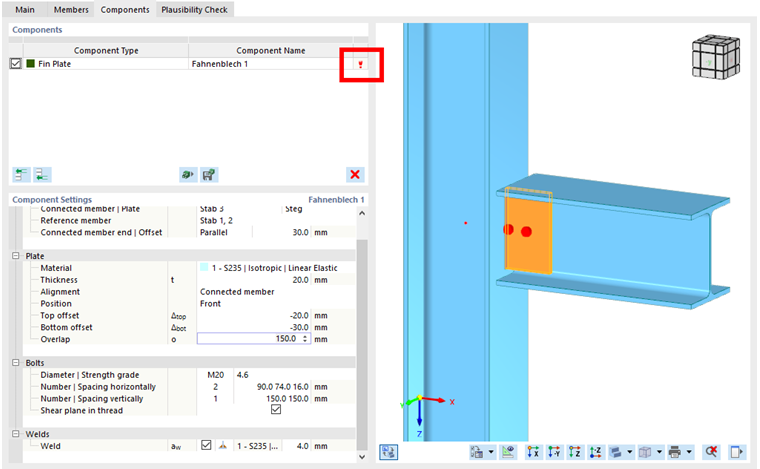

En règle générale, le module complémentaire signale déjà les incohérences sous forme d'un point d'exclamation rouge lors de la saisie, vous indiquant ainsi une erreur dans la modélisation. Dans l'exemple suivant, un problème est identifié au niveau des distances entre les boulons, éventuellement causé par une faute de frappe.
Dans l'onglet 'Contrôle de plausibilité', les erreurs de saisie sont de nouveau abordées en détail. Les messages d'erreur les plus fréquents sont décrits ci-dessous.

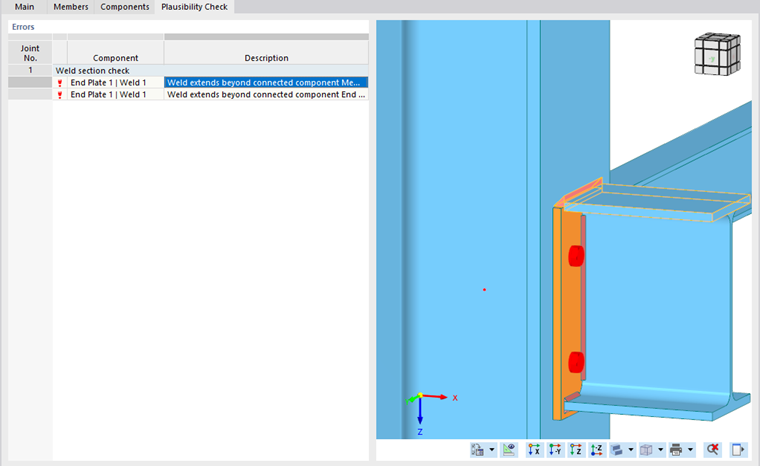

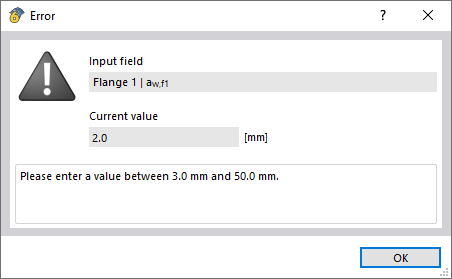

Soudure dépassant le composant connecté
Une saisie incorrecte de la soudure a été effectuée. Les composants décrivent de quelle soudure et plaque frontale il s'agit.
Le problème peut être résolu en ajustant les données d'entrée dans l'onglet 'Base'. Dans ce cas, l'épaisseur de la soudure est modifiée pour obtenir une modélisation sans erreur. Assurez-vous que la valeur de la soudure est comprise entre 3 et 50 mm.

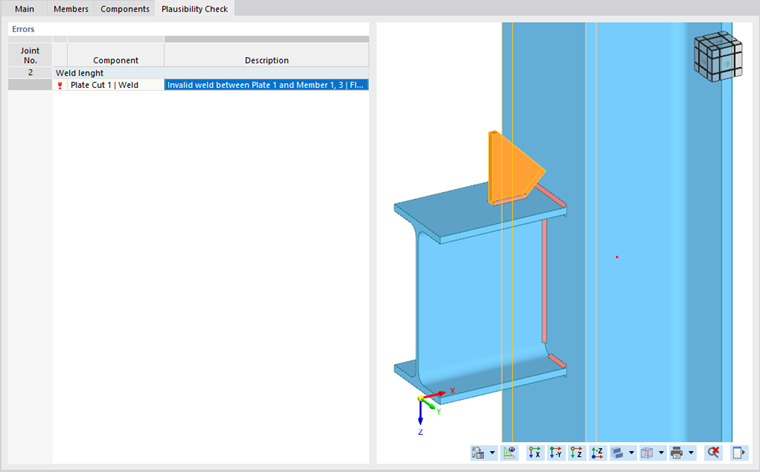

Soudure invalide
Pour le message 'Soudure invalide entre X et Y', un nouveau contrôle des composants mentionnés par le contrôle de plausibilité est nécessaire.
Dans l'exemple, une soudure a été spécifiée qui ne peut être réalisée. Désactiver la soudure permet un contrôle de plausibilité sans erreur.

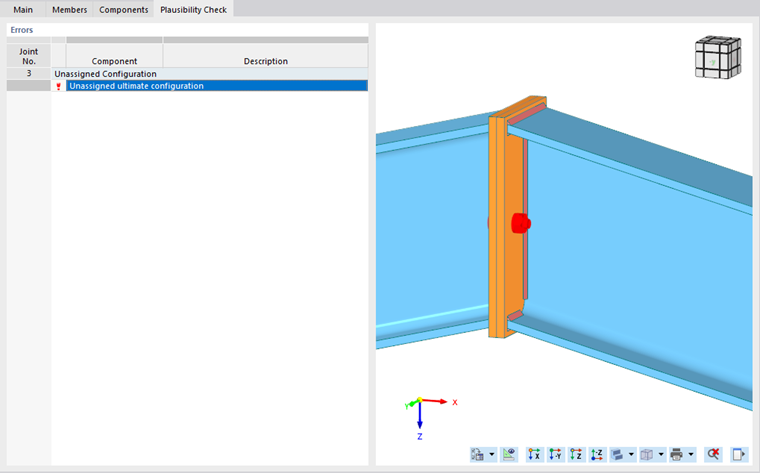

Configuration de capacité portante non assignée
Ce message s'affiche si aucune configuration de capacité portante n'a été assignée à la connexion. Pour corriger l'erreur, revenez à l'onglet 'Base' et choisissez ou créez une configuration de capacité portante dans le menu déroulant.

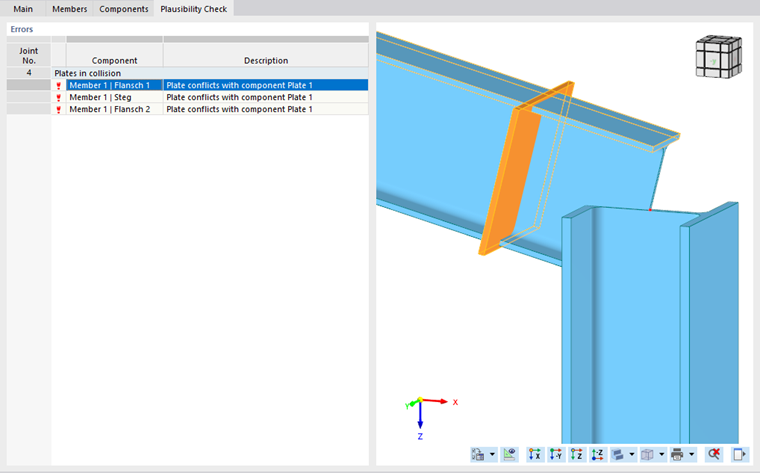

Tôle en conflit avec un composant
Le message 'Tôle en conflit avec le composant X' signale une saisie incorrecte de la tôle ou de la section de barre. Pour résoudre le problème, vérifiez les saisies pour le composant tôle. Ajustez la position de la tôle pour qu'il n'y ait pas de collision.

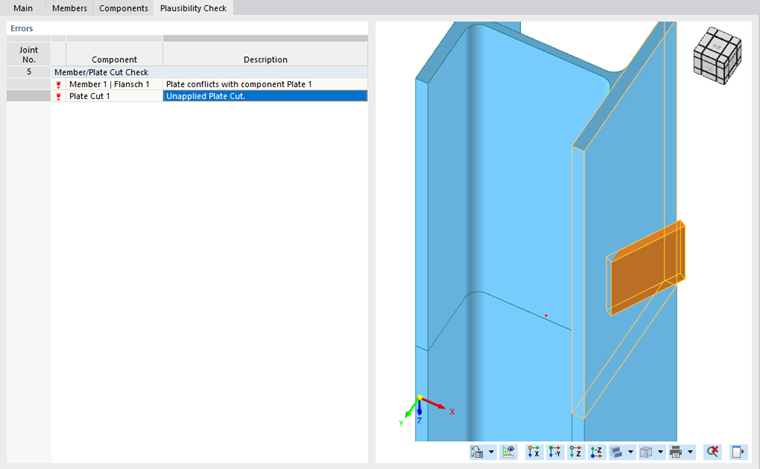

Découpe de tôle non appliquée
Ce message indique que la découpe de tôle n'est pas correctement exécutée. Dans l'onglet ‘Composants‘, vous pouvez vérifier les données d'entrée de la tôle et de la découpe de tôle. Dans l'exemple, l'angle est trop raide, donc le 'déplacement sur l'axe z' doit être réduit.

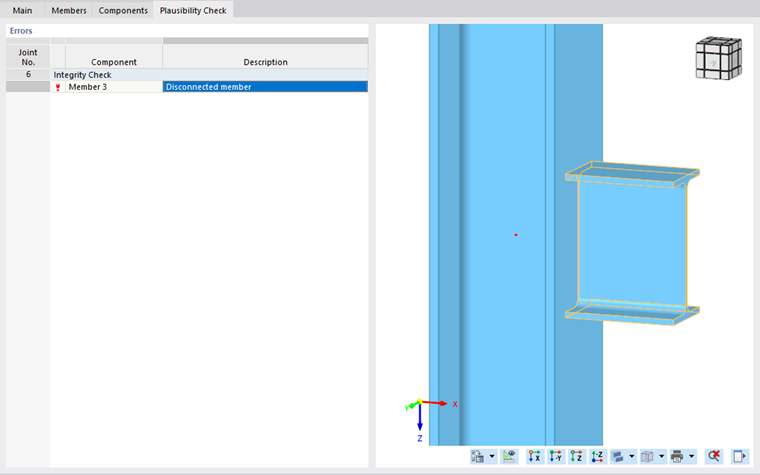

Barre désolidarisée
Le contrôle de plausibilité indique qu'une certaine barre n'est pas connectée. Dans l'onglet ‘Composant‘, vous pouvez contrôler les données d'entrée, en particulier celles de la modélisation de la soudure. Activer la soudure permet une modélisation sans erreur.

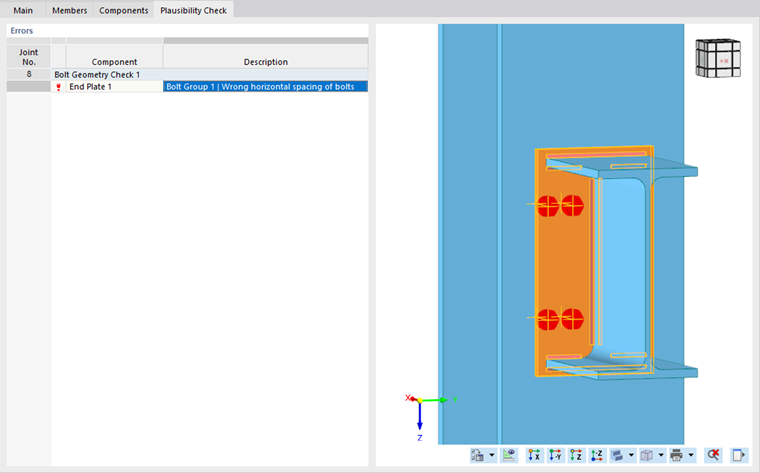

Groupe de boulons | Distance horizontale de boulons incorrecte
Dans cette modélisation et la description de l'erreur associée au contrôle de plausibilité, il s'agit d'une distance horizontale de boulons incorrecte. Dans l'exemple, la valeur des distances horizontales des boulons en [mm] doit être corrigée de 10.0 30.0 100.0 à 15.0 30.0 95.0. Vérifiez si les boulons ne touchent pas également les bords de la plaque frontale ou de la soudure.

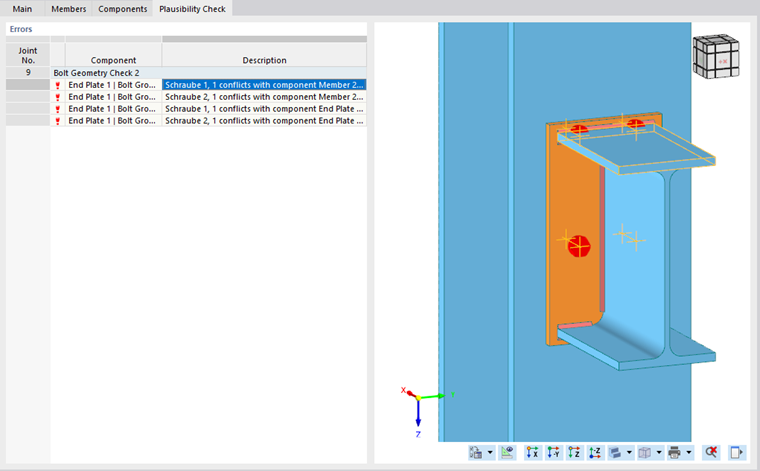

Boulon en conflit avec le composant
Dans l'exemple, la rangée supérieure de boulons entre en conflit avec la soudure et le flasque de la poutre connectée. Ici, la distance des boulons en direction verticale doit être vérifiée et ajustée. Vous pouvez le faire dans la section 'Boulons' pour le composant 'Plaque frontale'.

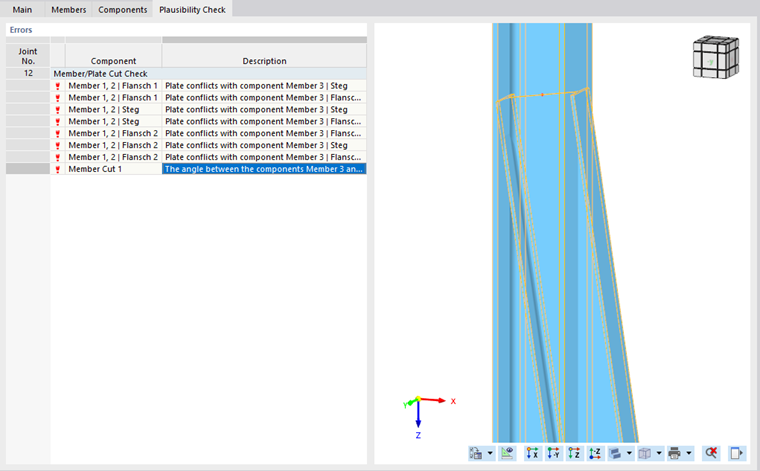

L'angle entre les composants Barre X et Barre Y est trop aiguisé
Dans l'exemple, le contrôle de plausibilité critique un angle trop aigu pour effectuer la composante de la section de barre. Pour corriger l'erreur, quittez le dialogue de 'connexion en acier' et modifiez le nœud de la barre pour qu'une modélisation sans erreur soit possible. Prévoyez un angle plus obtus.

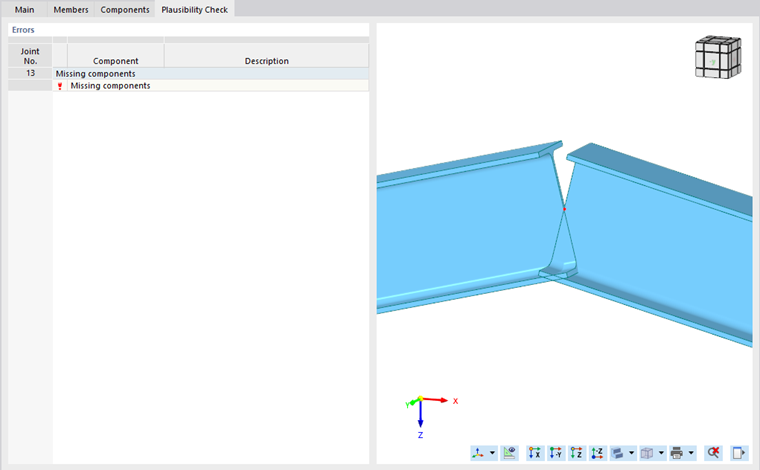

Composants manquants
Ce message indique que pour les barres, un composant nécessaire à la création de la connexion est absent. Dans ce cas, l'insertion du composant de jonction de plaques frontales est nécessaire. L'assignation des barres à connecter et du matériel permet de créer la connexion.

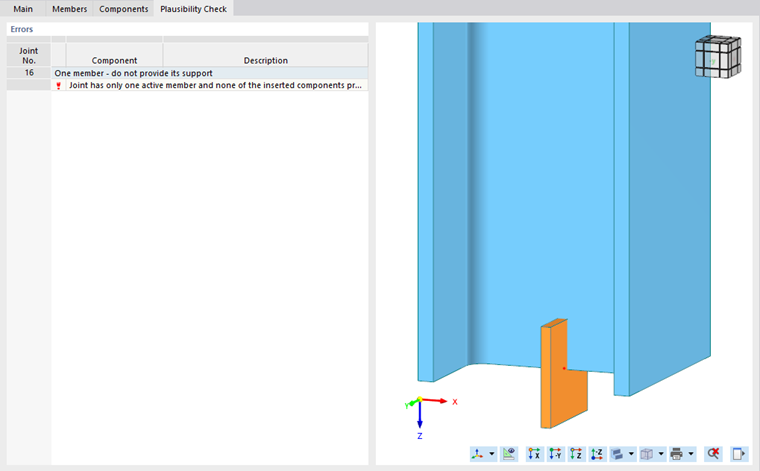

La connexion n'a qu'une seule barre active et aucun des composants insérés ne la supporte
Dans l'exemple suivant pour ce message, une deuxième barre manque pour créer une connexion. Sélectionnez donc une autre barre.

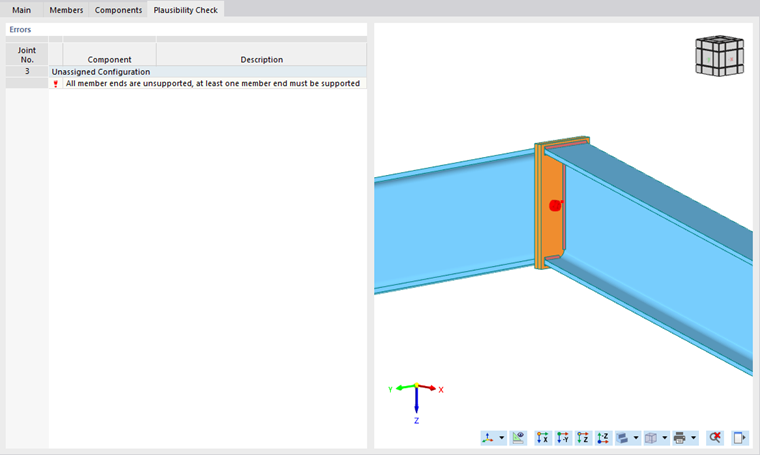

Toutes les extrémités des barres sont non supportées / Toutes les extrémités des barres sont supportées
Le message 'Toutes les extrémités des barres sont non supportées, au moins une extrémité de barre doit être supportée' ou 'Toutes les extrémités des barres sont supportées, au moins une extrémité de barre doit être libre' apparaît si une saisie incorrecte est présente dans l'onglet ‘Barres‘. Vérifiez qu'au moins une extrémité de barre est supportée . Cependant, toutes les barres ne doivent pas être supportées, car sinon il n'y aurait pas d'effort dans la connexion.

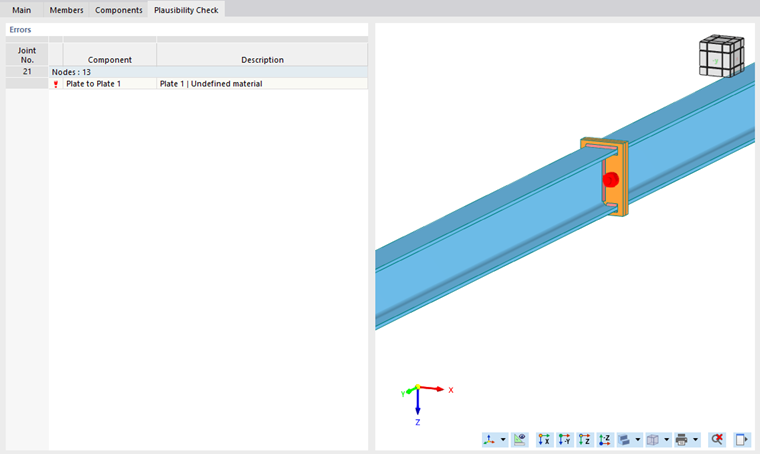

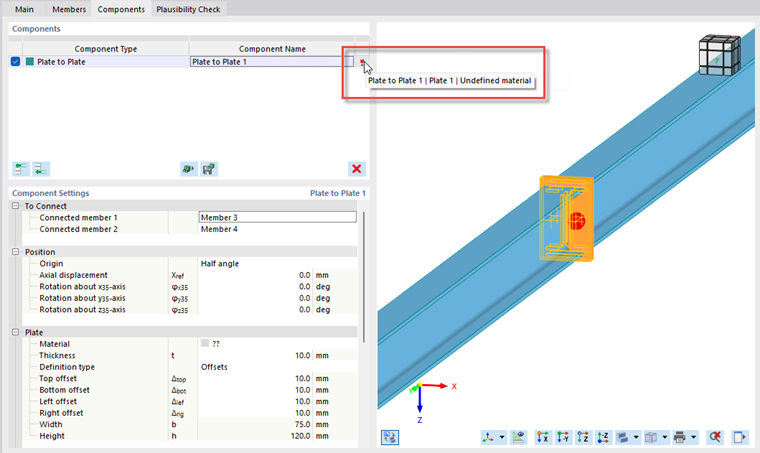

Matériel non défini
Lorsque ce message s'affiche, aucun matériau n'est assigné au composant concerné.
Pour corriger l'erreur, passez à l'onglet ‘Composants‘ et assignez le matériau au composant dans la catégorie ‘Tôle‘. Lorsque vous passez le curseur sur le point d'exclamation rouge sur le composant en erreur, une courte description du problème apparaît.
