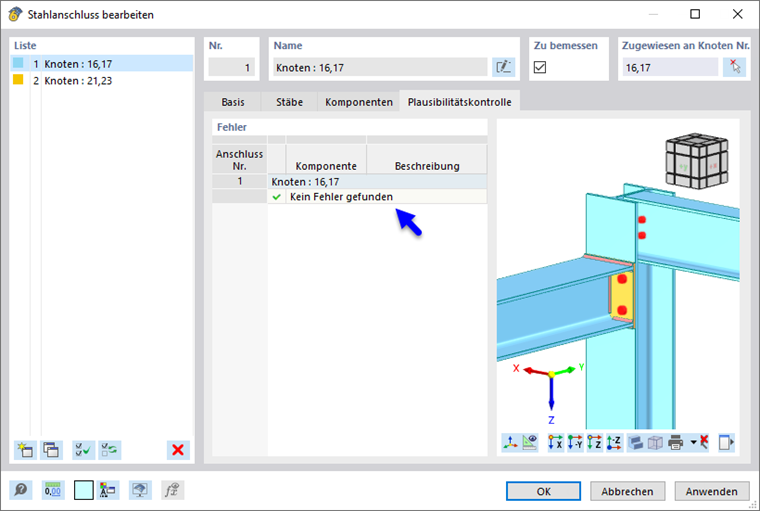

Im Register Plausibilitätskontrolle wird das Ergebnis der Überprüfung ausgegeben, die für jeden Anschluss der Liste erfolgt. Diese Kontrolle ist notwendig, um die Definition eines Anschlusses erfolgreich abzuschließen. Die Modelldaten müssen stimmig definiert sein.

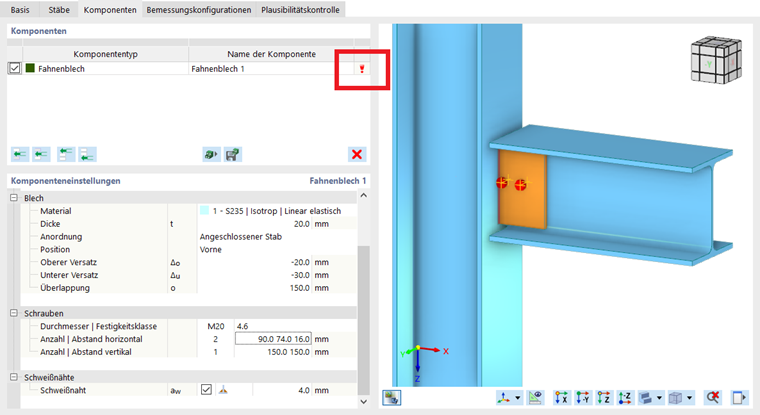

In der Regel meldet das Add-On bereits bei der Eingabe Unstimmigkeiten in Form eines roten Ausrufezeichens und weist Sie so auf einen Fehler in der Modellierung hin. Im folgenden Beispiel liegt ein Problem bei den Schraubenabständen vor, möglicherweise verursacht durch einen Tippfehler.
Im Register 'Plausibilitätskontrolle' wird nochmals detailliert auf die fehlerhafte Eingabe eingegangen. Die häufigsten Fehlermeldungen sind im Folgenden beschrieben.

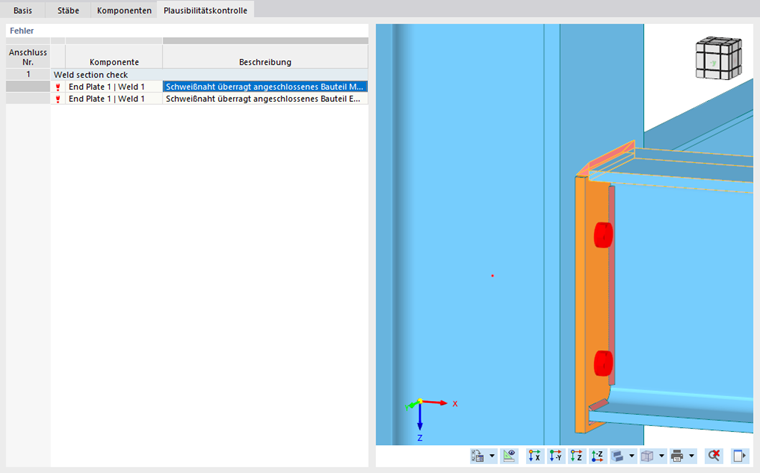

Schweißnaht überragt angeschlossenes Bauteil
Es liegt eine fehlerhafte Eingabe der Schweißnaht vor. In den Komponenten wird beschrieben, um welche Schweißnaht und Stirnplatte es sich handelt.

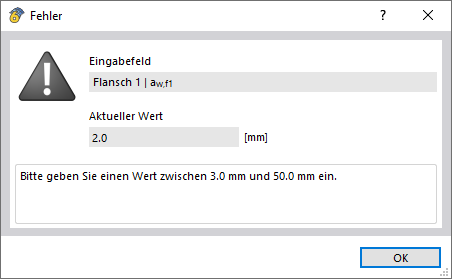

Das Problem lässt sich durch eine Anpassung der Eingabedaten im Register 'Basis' beheben. In diesem Fall wird die Dicke der Schweißnaht geändert, damit eine fehlerfreie Modellierung vorliegt. Achten Sie darauf, dass der Wert der Schweißnaht im Bereich zwischen 3 und 50 mm liegt.

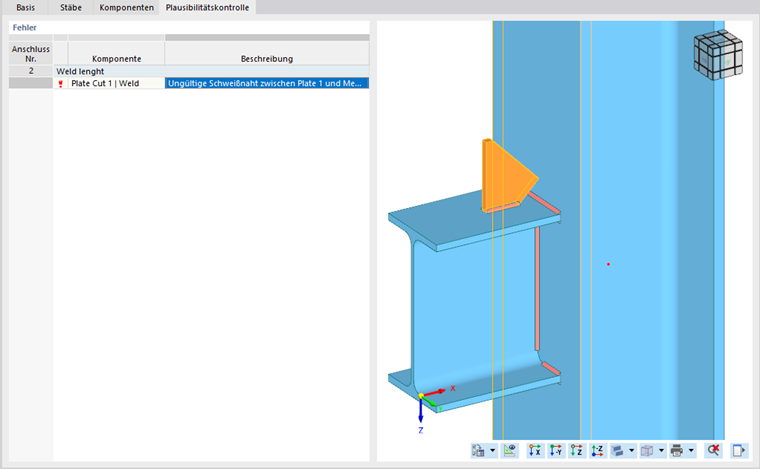

Ungültige Schweißnaht
Bei der Meldung 'Ungültige Schweißnaht zwischen X und Y' ist eine erneute Kontrolle derjenigen Komponenten notwendig, die von der Plausibilitätskontrolle genannt werden.
Im Beispiel wurde eine Schweißnaht vorgegeben, die nicht ausgeführt werden kann. Das Deaktivieren der Schweißnaht ermöglicht eine fehlerfreie Plausibilitätskontrolle.

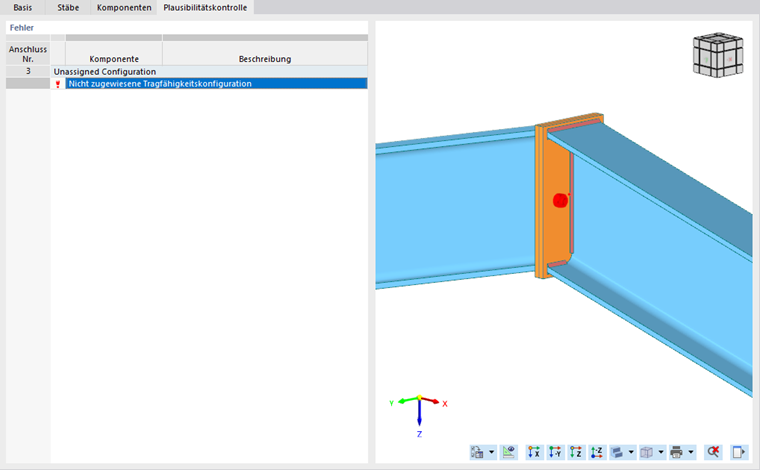

Nicht zugewiesene Tragfähigkeitskonfiguration
Diese Meldung wird angezeigt, wenn dem Anschluss keine Tragfähigkeitskonfiguration zugewiesen wurde. Um den Fehler zu beheben, wechseln Sie zurück in das Register ‘Basis‘ und wählen oder erstellen dort im Drop-Down Menü eine Tragfähigkeitskonfiguration.

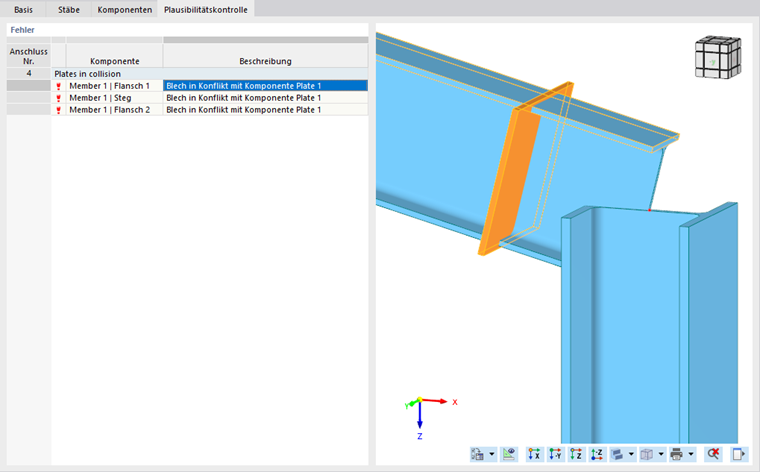

Blech in Konflikt mit Komponente
Bei der Meldung 'Blech in Konflikt mit Komponente X' wird auf eine fehlerhafte Eingabe des Blechs oder des Stabschnitts hingewiesen. Zur Behebung des Problems sind die Eingaben für die Komponente Blech zu überprüfen. Passen Sie die Lage des Blechs so an, dass keine Kollision vorliegt.

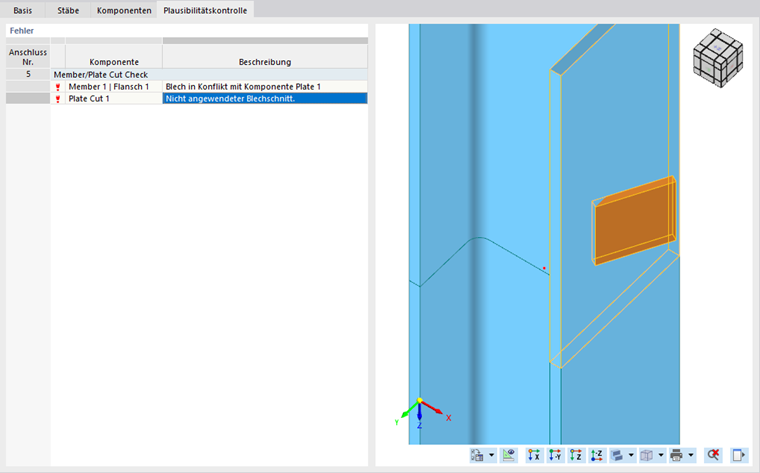

Nicht angewendeter Blechschnitt
Diese Meldung weist darauf hin, dass der Blechschnitt nicht korrekt ausgeführt ist. Im Register ‘Komponenten‘ können Sie die Eingabedaten des Blechs und des Blechschnitts überprüfen. In Beispiel liegt ein zu steiler Winkel vor, sodass die 'Verschiebung in z-Achse' verringert werden muss.

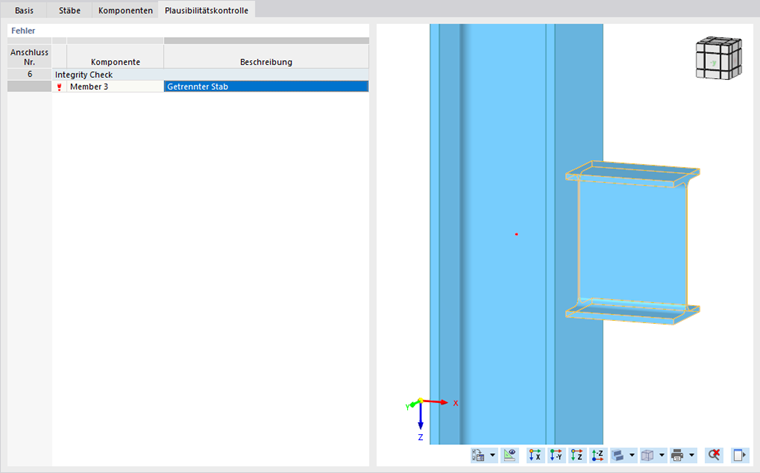

Getrennter Stab
Die Plausibilitätskontrolle weist darauf hin, dass ein bestimmter Stab nicht verbunden ist. Im Register ‘Komponente‘ können Sie die Eingabedaten kontrollieren, besonders die der Schweißnahtmodellierung. Das Aktivieren der Schweißnaht erlaubt eine fehlerfreie Modellierung.

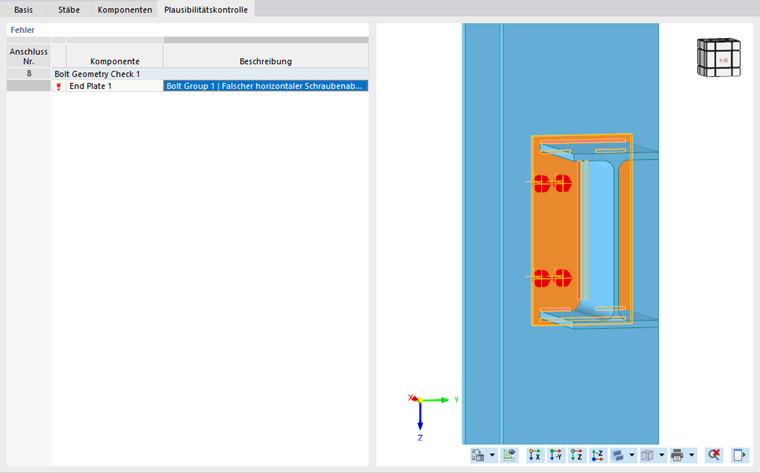

Schraubengruppe | Falscher horizontaler Schraubenabstand
Bei dieser Modellierung und der damit verbundenen Fehlerbeschreibung der Plausibilitätskontrolle handelt es sich um einen fehlerhaften horizontalen Schraubenabstand. Im Beispiel ist der Wert der horizontalen Schraubenabstände in [mm] von 10.0 30.0 100.0 zu 15.0 30.0 95.0 zu korrigieren. Überprüfen Sie, ob die Schrauben auch keine Kanten der Stirnplatte oder der Schweißnaht berühren.
Schraube in Konflikt mit Komponente
Im Beispiel kollidiert die obere Schraubenreihe mit der Schweißnaht und dem Flansch des angeschlossenen Trägers. Hier ist der Schraubenabstand in vertikaler Richtung zu überprüfen und anzupassen. Dies können Sie im Abschnitt 'Schrauben' bei der Komponente 'Stirnplatte' vornehmen.

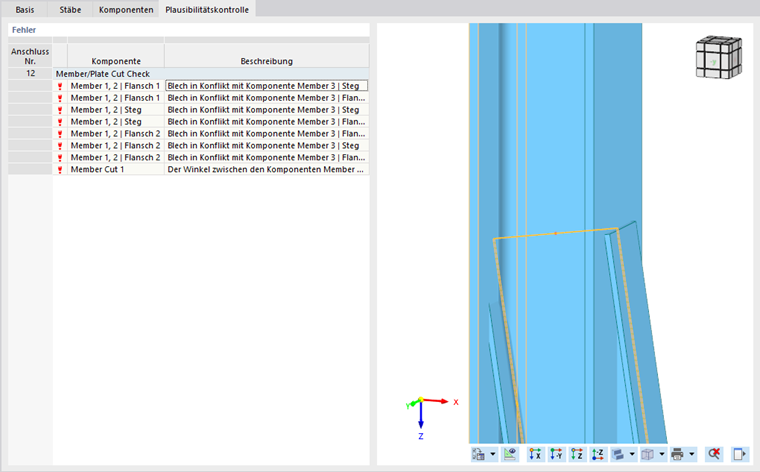

Der Winkel zwischen den Komponenten Stab X und Stab Y ist zu spitz
Im Beispiel bemängelt die Plausibilitätskontrolle einen zu großen Winkel, um die Komponente Stabschnitt durchzuführen. Um den Fehler zu beheben, verlassen Sie den Dialog 'Stahlanschluss' und bearbeiten den Knoten des Stabes so, dass eine fehlerfreie Modellierung möglich ist. Geben Sie einen stumpferen Winkel vor.

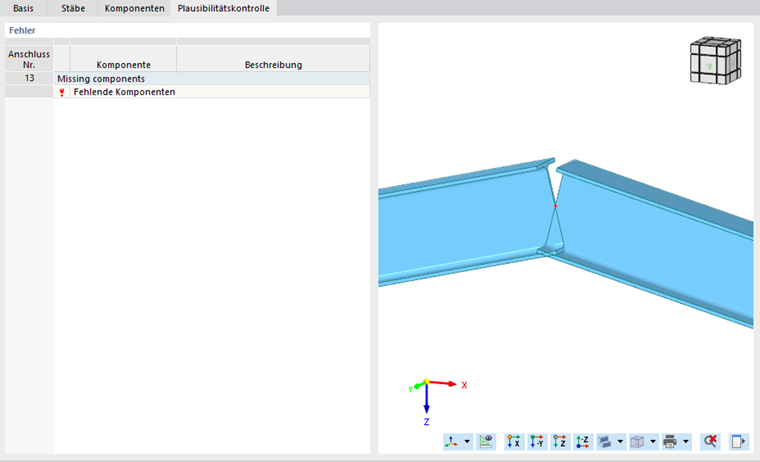

Fehlende Komponenten
Mit dieser Meldung weist die Plausibilitätskontrolle darauf hin, dass bei den Stäben eine Komponente zur Anschlusserstellung fehlt. In diesem Fall ist das Einfügen der Komponente Stirnplattenstoß notwendig. Durch das Zuweisen der zu verbindenden Stäbe und des Materials lässt sich der Anschluss erstellen.
Anschluss hat nur einen aktiven Stab und keine der eingefügten Komponenten stützt ihn
Bei folgendem Beispiel zu dieser Meldung fehlt ein zweiter Stab, um einen Anschluss zu erstellen. Wählen Sie daher einen weiteren Stab aus.

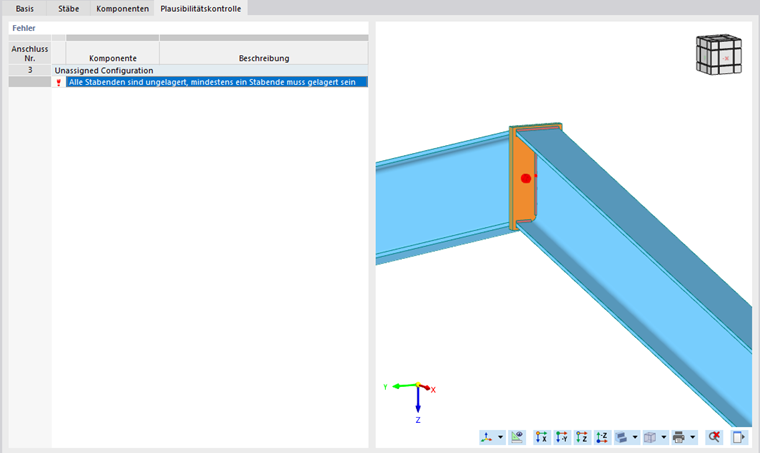

Alle Stabenden sind ungelagert / Alle Stabenden sind gelagert
Die Meldung 'Alle Stabenden sind ungelagert, mindestens ein Stabende muss gelagert sein' bzw. 'Alle Stabenden sind gelagert, mindestens ein Stabende muss frei sein' erscheint, wenn im Register ‘Stäbe‘ eine fehlerhaften Eingabe vorliegt. Überprüfen Sie, ob mindestens ein Stab Gelagerte Enden aufweist. Es dürfen jedoch nicht alle Stäbe gelagert sein, da sonst keine Beanspruchung im Anschluss vorliegen würde.

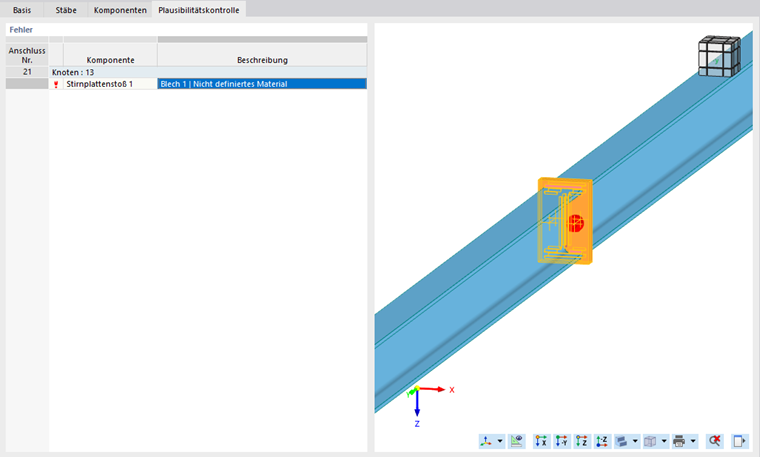

Nicht definiertes Material
Wird diese Meldung angezeigt, ist der betreffenden Komponente kein Material zugewiesen.

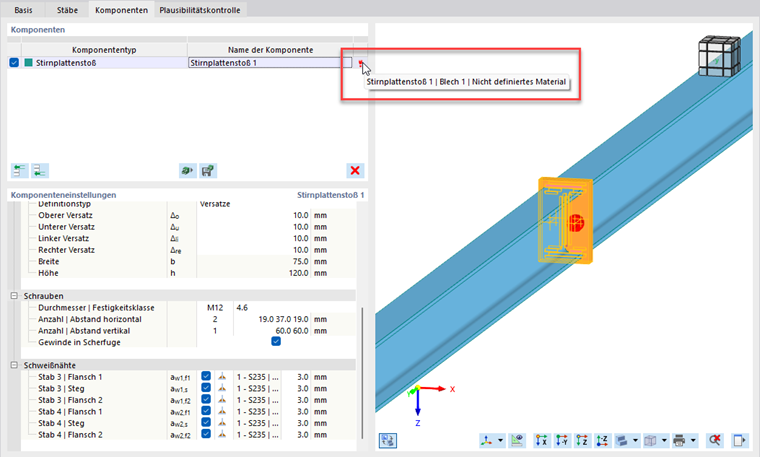

Um den Fehler zu beheben, wechseln Sie zum Register ‘Komponenten‘ und weisen der Komponente in der Kategorie ‘Blech‘ das Material zu. Wenn Sie dort den Mauszeiger über das rote Ausrufezeichen bei der fehlerhaften Komponente bewegen, erscheint eine Kurzbeschreibung des Problems.
