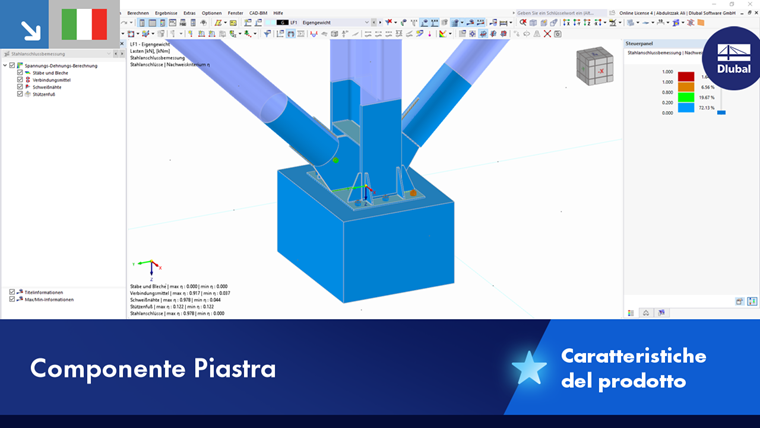

La componente Piastra di base consente la verifica dei collegamenti della piastra di base con ancoranti annegati nel calcestruzzo. Vengono verificate la piastra, le saldature, l'ancoraggio e l'interazione acciaio-calcestruzzo.
Collegamento
Nella prima categoria delle impostazioni della componente, si definisce quale asta ha una piastra di base.
L'elenco mostra tutte le aste collegate al nodo. Selezionare l'asta di riferimento (il pilastro). Non è necessario assegnare un vincolo del nodo al nodo.
Posizione
Questa categoria offre la possibilità di posizionare e ruotare la piastra di base ad una distanza dall'estremità dell'asta.
Lo 'spostamento longitudinale' descrive la distanza (verticale) dal nodo. Se si desidera eseguire una 'rotazione' della piastra di base, inserire gli angoli corrispondenti attorno agli assi locali. Il sistema di coordinate può essere visualizzato con il pulsante
nella parte inferiore dell'area grafica.
Lamiera
La lamiera della componente piastra di base crea il collegamento tra l'asta di riferimento e il blocco di calcestruzzo.
Selezionare il materiale appropriato dai materiali definiti o creare un nuovo materiale utilizzando il pulsante
. Quindi, inserire lo spessore della lamiera.

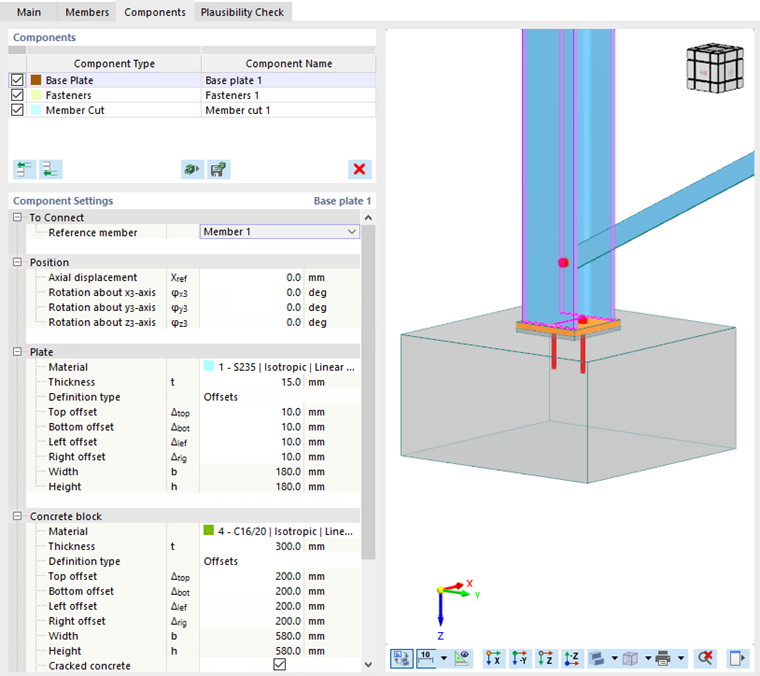

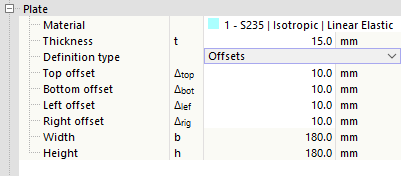

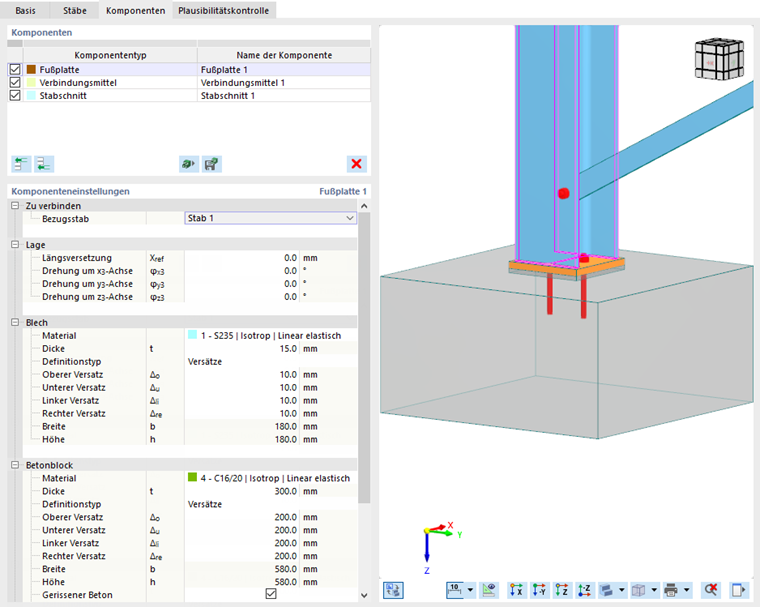

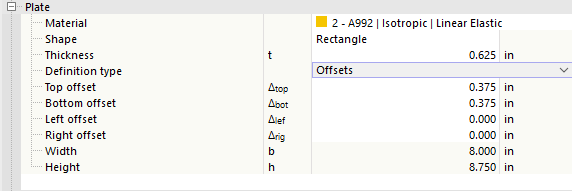

La geometria della lamiera può essere definita tramite 'sporgenze' o 'dimensioni e posizione'. Selezionare l'opzione corrispondente nell'elenco.
Sporgenze
La dimensione della lamiera deriva dalle dimensioni della sezione trasversale dell'asta di riferimento. Tramite la 'sporgenza' nelle quattro direzioni, è possibile definire quanto la lamiera sporge oltre il contorno della sezione trasversale. La larghezza e l'altezza risultanti sono indicate nelle ultime righe; questi valori non possono essere modificati.
Dimensioni e posizione
È possibile specificare direttamente la dimensione della lamiera. La posizione è riferita alla sezione trasversale dell'asta di riferimento. Se la piastra non deve essere disposta centrata, è possibile definire uneccentricità trasversale' e uneccentricità longitudinale' riferite al nodo di collegamento e spostare la piastra.
Blocco di calcestruzzo
Il blocco di calcestruzzo costituisce la "fondazione" della componente piastra di base.
Selezionare il materiale appropriato dai materiali definiti o creare un nuovo materiale di calcestruzzo utilizzando il pulsante
. Quindi, inserire lo spessore del blocco di calcestruzzo.
La geometria può essere definita tramite 'sporgenze' o 'dimensioni e posizione'. Selezionare l'opzione corrispondente nell'elenco. Le due opzioni corrispondono a quelle per la definizione della geometria della lamiera (vedere Sporgenze).

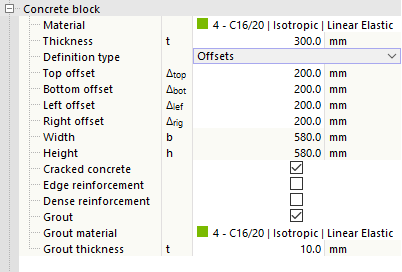

Le caselle di controllo 'Calcestruzzo fessurato', 'Armatura di bordo' e 'Armatura fitta' influenzano l'area efficace Aeff della piastra di base a compressione: se il calcestruzzo si fessura, quest'area viene leggermente ridotta; se sono presenti un'armatura di bordo e un'armatura fitta, l'area efficace viene leggermente aumentata.
Se è previsto uno strato di pulizia tra la piastra in acciaio e il blocco di calcestruzzo, selezionare la casella di controllo 'Malta'. Quindi, definire il 'materiale della malta' e inserire lo 'spessore della malta'.
Trasferimento di taglio
Questa categoria regola il modo in cui le forze di taglio vengono trasferite tra l'asta di riferimento e il blocco di calcestruzzo.
Definire se il trasferimento di taglio deve avvenire tramite gli ancoranti o uno spinotto di taglio. Se si desidera considerare anche lattrito', selezionare la relativa casella di controllo. Il coefficiente di attrito è specificato nelle Configurazione SLU nella categoria 'Blocco di calcestruzzo'.
Spinotto di taglio
Se si seleziona il trasferimento di taglio tramite spinotti, le sue proprietà sono specificate in questa sezione.

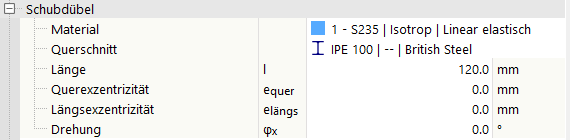

Assegnare un materiale e una sezione allo spinotto di taglio. Inoltre, è necessario definire la lunghezza.
La posizione dello spinotto di taglio si riferisce sempre al centro della piastra di base (lamiera). Viene definita tramite l'eccentricità trasversale o longitudinale (nel piano della piastra) e la rotazione dello spinotto di taglio (attorno al suo asse longitudinale).
Ancoranti
Gli ancoranti assorbono le forze di trazione (e, eventualmente, anche le forze di taglio). In questa categoria è possibile definire le proprietà dei bulloni.
Selezionare il 'diametro' e la 'classe di resistenza' dei bulloni di ancoraggio dagli elenchi.

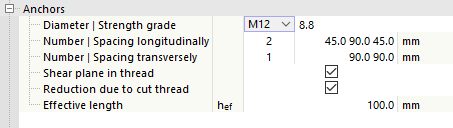

Quindi, inserire il 'numero' e la 'distanza in direzione longitudinale' e la 'distanza in direzione trasversale' degli ancoranti. Le distanze di un sottogruppo possono anche essere inserite come moltiplicazione (ad esempio, 3*50). Le voci mancanti vengono completate automaticamente in modo coerente con la geometria della piastra di base. Anche qui, il pulsante
nell'area grafica è utile per passare alla rappresentazione simbolica dei parametri.
Le caselle di controllo 'Filetto nel piano di taglio' e 'Riduzione per filetto tagliato' consentono di controllare se le resistenze devono essere ridotte di conseguenza.
Il valore hef rappresenta la profondità efficace di ancoraggio degli ancoranti nel blocco di calcestruzzo. La lunghezza degli ancoranti risulta quindi dallo spessore della piastra di base ed eventualmente dello strato di malta, dalla profondità di ancoraggio e dalla lunghezza necessaria per il dado e la rondella.

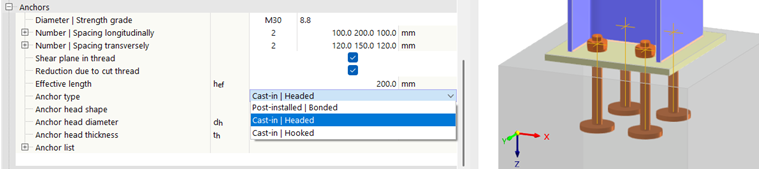

Tipi di ancorante
Sono disponibili tre tipi di ancorante: Post-installato | Con adesione, Annegato | Ancorante a testa e Annegato | Ancorante a gancio. Per gli ancoranti installati successivamente, è necessario specificare solo la profondità di ancoraggio. La definizione delle teste degli ancoranti avviene tramite lo spessore della testa e una specifica del diametro per teste rotonde e una lunghezza del lato per teste quadrate. Per gli ancoranti a gancio, è necessario definire la lunghezza del gancio. L'intervallo ammissibile dipende dalla lunghezza del gancio e dalla norma di verifica applicata. Inoltre, viene specificato il fattore per caratterizzare le condizioni di adesione, che confluisce nelle verifiche di interazione calcestruzzo.
Saldatura
L'ultima categoria controlla con quali saldature i bordi dell'asta di riferimento (pilastro) sono collegati alla lamiera della piastra di base. Se si disabilita una delle caselle di controllo, non viene disposta alcuna saldatura sulla parte corrispondente della sezione.

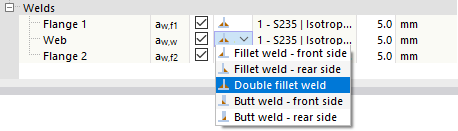

Facendo clic nella colonna a destra accanto alla casella di controllo, è possibile aprire un elenco di tipi di saldatura. Sono disponibili vari tipi di saldature a filetto e a piena penetrazione. Per le saldature a filetto, è necessario specificare lo spessore della saldatura.
