El componente Placa base permite el dimensionamiento de conexiones de placa base con anclajes embebidos en hormigón. Se comprueban la losa, las soldaduras, el anclaje y la interacción acero-hormigón.
A conectar

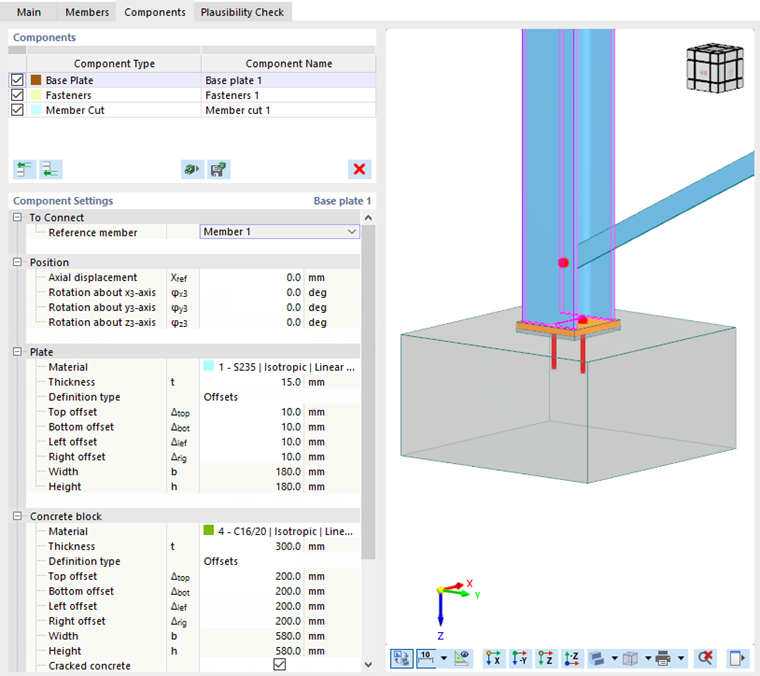

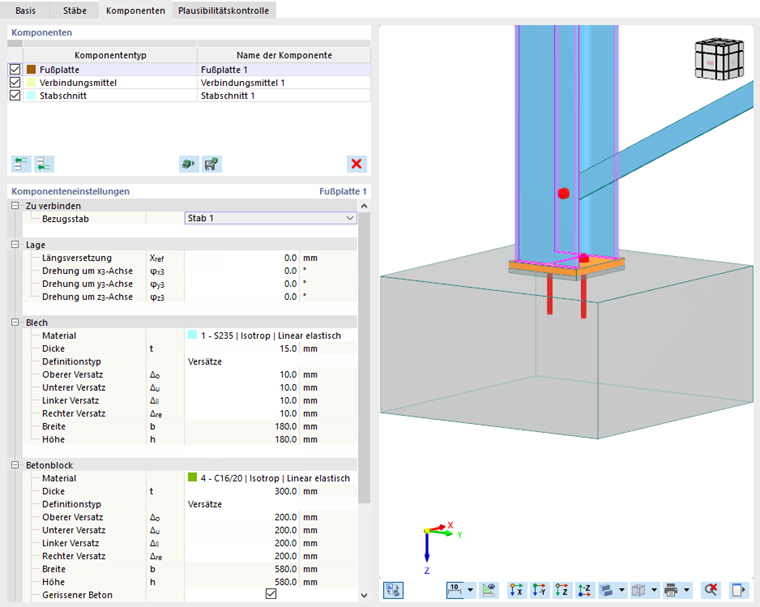

En la primera categoría de la configuración del componente, defina qué barra tiene una placa base.
La lista muestra todas las barras que concurren en el nudo. Seleccione la 'Barra de referencia' (el pilar). No es necesario que el nudo tenga asignado un apoyo en nudo.
Posición
Esta categoría ofrece la posibilidad de colocar y girar la placa base a una distancia del extremo de la barra.
El 'Desplazamiento longitudinal' describe la distancia (vertical) desde el nudo. Si desea aplicar una 'Rotación' de la placa base, introduzca los ángulos correspondientes alrededor de los ejes locales. Puede mostrar el sistema de coordenadas usando el botón
en la parte inferior del área gráfica.
Placa
La conexión entre la barra de referencia y el bloque de hormigón se establece a través de la placa del componente de placa base.
Seleccione el material adecuado de los materiales definidos o cree un material nuevo usando el botón
. Luego, introduzca el espesor de la placa.

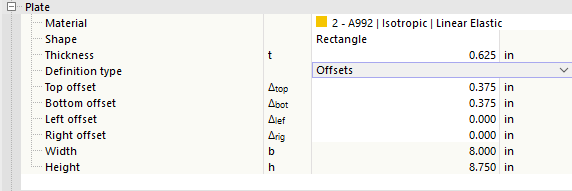

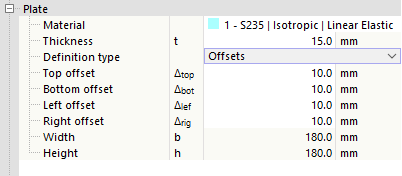

Puede definir la geometría de la placa mediante 'Desviaciones' o 'Dimensiones y posición'. Seleccione la opción correspondiente en la lista.
Desviaciones
El tamaño de la placa resulta de las dimensiones de la sección de la barra de referencia. Mediante la 'Desviación' en las cuatro direcciones, puede definir cuánto sobresale la placa más allá del contorno límite de la sección. El ancho y alto resultantes se indican en las últimas líneas; estos valores no se pueden modificar.
Dimensiones y posición

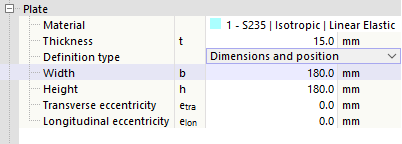

Puede especificar el tamaño de la placa directamente. La posición se refiere a la sección de la barra de referencia. Si la placa no se va a disponer céntricamente, puede definir una 'Excentricidad transversal' y una 'Excentricidad longitudinal' referidas al nudo de conexión y desplazar la placa.
Bloque de hormigón
El bloque de hormigón forma la "cimentación" del componente de placa base.
Seleccione el material adecuado de los materiales definidos o cree un material de hormigón nuevo usando el botón
. Luego, introduzca el espesor del bloque de hormigón.

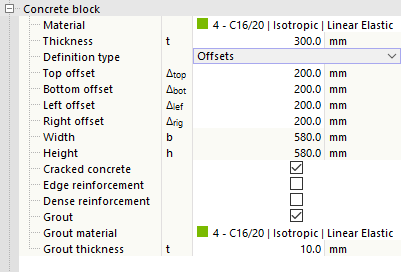

Puede definir la geometría mediante 'Desviaciones' o 'Dimensiones y posición'. Seleccione la opción correspondiente en la lista. Las dos opciones se corresponden con las de la definición de la geometría de la placa (véase Desviaciones).
Las casillas de verificación 'Hormigón fisurado', 'Armadura de borde' y 'Armadura densa' afectan al área efectiva Aeff de la placa base bajo compresión: Si el hormigón se fisura, esta área es ligeramente menor; si hay armadura de borde y una armadura densa, el área efectiva es ligeramente mayor.
Si se prevé una capa de mortero de limpieza entre la placa de acero y el bloque de hormigón, active la casilla de verificación 'Mortero'. Luego, defina el 'Material del mortero' e introduzca el 'Espesor del mortero'.
Transmisión del cortante
Esta categoría controla cómo se transmiten los esfuerzos cortantes entre la barra de referencia y el bloque de hormigón.
Defina si la transmisión del cortante debe realizarse a través de los anclajes o una llave de cortante. Si desea 'Considerar la fricción' adicionalmente, active la casilla de verificación correspondiente. El coeficiente de rozamiento se define en las Configuraciones del estado límite último en la categoría 'Bloque de hormigón'.
Llave de cortante
Si se selecciona la transmisión del cortante a través de llaves de cortante, sus propiedades se especifican en esta sección.

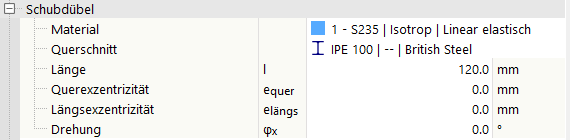

Asigne un material y una sección a la llave de cortante. Además, se debe definir la longitud.
La posición de la llave de cortante se refiere siempre al centro de la placa base. Se define mediante la excentricidad transversal o longitudinal (en el plano de la placa) y la rotación de la llave de cortante (alrededor de su eje longitudinal).
Anclajes
Los anclajes absorben los esfuerzos de tracción (y posiblemente también los esfuerzos cortantes). En esta categoría se pueden definir las propiedades de los pernos.
Seleccione el 'Diámetro' y la 'Clase de resistencia' de los pernos de anclaje en las listas.

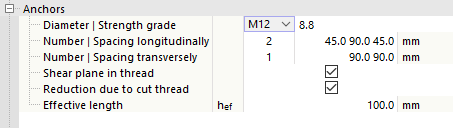

Luego, introduzca el 'Número', así como la 'Separación en dirección longitudinal' y la 'Separación en dirección transversal' de los anclajes. Las separaciones de un subgrupo también se pueden introducir como una multiplicación (por ejemplo, 3*50). Las entradas faltantes se completan automáticamente de manera consistente con la geometría de la placa frontal. Aquí también es útil el botón
en el área gráfica para cambiar a la representación simbólica de los parámetros.
Con las casillas de verificación 'Rosca en el plano de cortante' y 'Reducción por rosca cortada', puede controlar si las resistencias se deben reducir en consecuencia.
El valor hef representa la profundidad efectiva de anclaje de los anclajes en el bloque de hormigón. La longitud de los anclajes resulta del espesor de la placa base y, si es necesario, de la capa de mortero, de la profundidad de anclaje y de la longitud necesaria para la tuerca y la arandela.
Tipos de anclaje

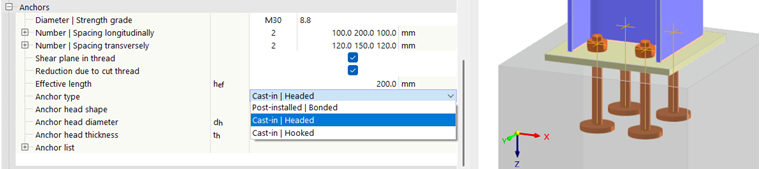

Hay tres tipos de anclajes disponibles: Instalado posteriormente | Con conexión, Embebido en hormigón | Cabeza de anclaje y Embebido en hormigón | Anclaje de gancho. Para anclajes instalados posteriormente, solo se debe especificar la profundidad de anclaje. La definición de las cabezas de anclaje se realiza mediante el espesor de la cabeza, así como una especificación del diámetro en el caso de cabezas redondas y una longitud de borde en el caso de cabezas cuadradas. Para anclajes de gancho, se debe definir la longitud del gancho. El rango permitido depende de la longitud del gancho y de la norma de dimensionamiento aplicada. Además, se especifica el factor para caracterizar las condiciones de conexión, que se incluye en las comprobaciones de interacción con el hormigón.
Soldaduras
La última categoría controla con qué soldaduras se conectan los bordes de la barra de referencia (pilar) a la placa de la placa base. Si desactiva una de las casillas de verificación, no se dispone ninguna soldadura en la parte de la sección correspondiente.

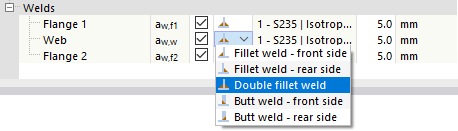

Si hace clic en la columna a la derecha de la casilla de verificación, puede abrir una lista con tipos de soldadura. Hay varios tipos de soldaduras de ángulo y a tope disponibles para seleccionar. Para soldaduras de ángulo, se debe especificar el espesor de la soldadura.
