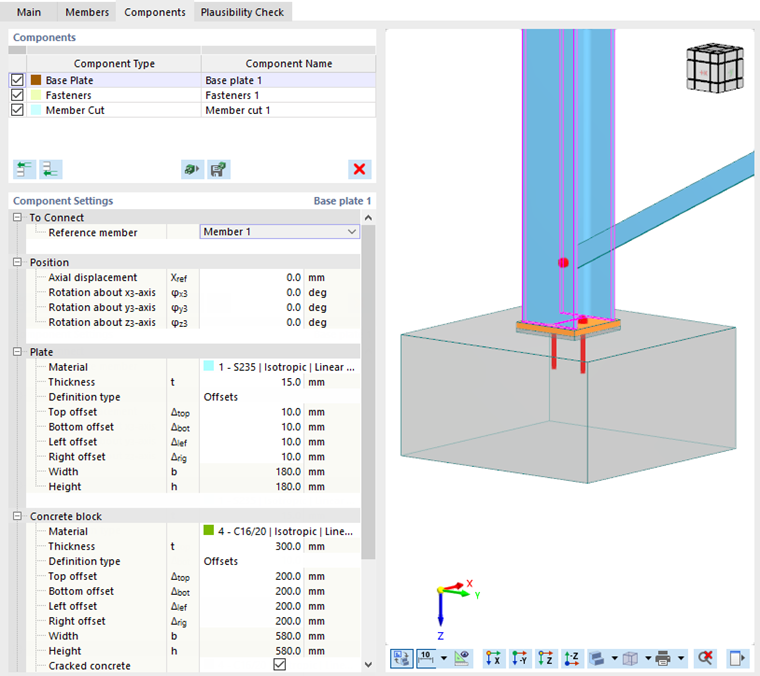

Le composant Plaque d’assise permet la vérification des assemblages de plaque d’assise avec ancrages noyés dans le béton. Les vérifications de la dalle, des soudures, de l’ancrage et de l’interaction acier-béton sont effectuées.
À connecter
Dans la première catégorie des paramètres du composant, vous définissez quelle barre possède une plaque d’assise.
La liste indique toutes les barres connectées au nœud. Sélectionnez la 'barre de référence' (le poteau). Le nœud ne doit pas nécessairement avoir un appui nodal assigné.
Position
Cette catégorie offre la possibilité de placer la plaque d’assise à une distance de l’extrémité de la barre et de la tourner.
Le 'déplacement longitudinal' décrit la distance (verticale) par rapport au nœud. Si vous souhaitez effectuer une 'rotation' de la plaque d’assise, entrez les angles correspondants autour des axes locaux. Vous pouvez afficher le système de coordonnées avec le bouton
en bas de la zone graphique.

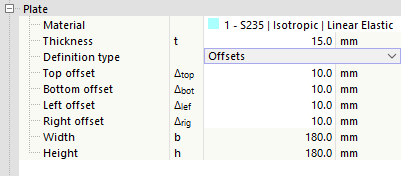

Tôle
La tôle du composant de plaque d’assise établit la connexion entre la barre de référence et le bloc béton.
Sélectionnez le matériau approprié parmi les matériaux définis ou créez un nouveau matériau via le bouton
. Entrez ensuite l’épaisseur de la tôle.
Vous pouvez définir la géométrie de la tôle via les 'décalages' ou les 'dimensions et position'. Sélectionnez l’option correspondante dans la liste.
Décalages
La taille de la tôle résulte des dimensions de la section de la barre de référence. Avec le 'décalage' dans les quatre directions, vous pouvez définir la distance de débordement de la tôle par rapport au cadre de contour de la section. La largeur et la hauteur résultantes sont indiquées dans les dernières lignes ; ces valeurs ne peuvent pas être modifiées.

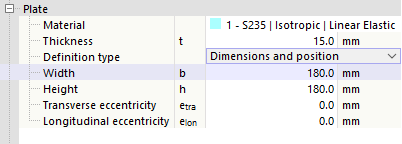

Dimensions et position
Vous pouvez entrer directement la taille de la tôle. La position se réfère à la section de la barre de référence. Si la dalle ne doit pas être centrée, vous pouvez définir une 'excentricité transversale' et une 'excentricité longitudinale' relatives au nœud de l’assemblage et déplacer la dalle.

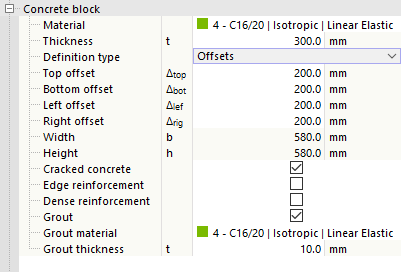

Bloc béton
Le bloc béton constitue la « fondation » du composant de plaque d’assise.
Sélectionnez le matériau approprié parmi les matériaux définis ou créez un nouveau matériaux béton via le bouton
. Entrez ensuite l’épaisseur du bloc béton.
Vous pouvez définir la géométrie via les 'décalages' ou les 'dimensions et position'. Sélectionnez l’option correspondante dans la liste. Les deux possibilités correspondent à celles de la définition de la géométrie de la tôle (voir Décalages).
Les cases à cocher 'Béton fissuré', 'Armature de bord' et 'Armature dense' influencent l’aire efficace Aeff de la plaque d’assise en compression : si le béton se fissure, cette aire est légèrement réduite ; s’il y a une armature de bord et une armature dense, l’aire efficace est légèrement augmentée.
Si une couche de propreté est prévue entre la dalle en acier et le bloc béton, cochez la case 'Mortier'. Définissez ensuite le 'Matériau mortier' et entrez l'Épaisseur de mortier'.
Transfert de cisaillement
Cette catégorie détermine comment les efforts tranchants sont transférés entre la barre de référence et le bloc béton.
Définissez si le transfert de cisaillement doit être effectué par les ancrages ou une bêche de cisaillement. Si vous souhaitez également 'Considérer le frottement', cochez la case correspondante. Le coefficient de frottement est défini dans la Configuration pour l’ELU dans la catégorie 'Bloc béton'.
Bêche de cisaillement
Si le transfert de cisaillement via bêche de cisaillement est sélectionné, ses propriétés sont spécifiées dans cette section.

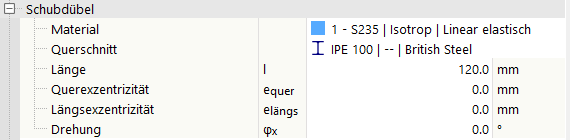

Attribuez un matériau et une section à la bêche de cisaillement. De plus, la longueur doit être définie.
La position de la bêche de cisaillement se réfère toujours au centre de la plaque d’assise (tôle). Elle est définie à l’aide de l’excentricité transversale ou longitudinale (dans le plan de la dalle) et de la rotation de la bêche de cisaillement (autour de son axe longitudinal).

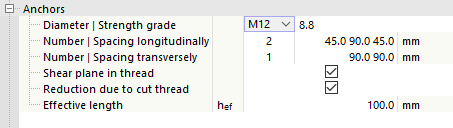

Ancrages
Les ancrages reprennent les efforts de traction (et éventuellement aussi les efforts tranchants). Dans cette catégorie, vous pouvez définir les propriétés des tiges d’ancrage.
Sélectionnez le 'diamètre' et la 'classe de rigidité' des tiges d’ancrage dans les listes.
Entrez ensuite le 'nombre' ainsi que 'l’espacement longitudinal' et 'l’espacement transversal' des ancrages. Les espacements d’un sous-groupe peuvent également être saisis sous forme de multiplication (par exemple 3*50 mm). Les entrées manquantes sont automatiquement complétées de manière cohérente avec la géométrie de la platine d’about. Là encore, le bouton
dans la zone graphique est utile pour passer à la représentation symbolique des paramètres.
Avec les cases à cocher 'Filetage dans le plan de cisaillement' et 'Réduction par filetage coupé', vous pouvez contrôler si les résistances doivent être réduites en conséquence.
La valeur hef représente la profondeur d’ancrage effective des ancrages dans le bloc béton. La longueur des ancrages résulte ainsi de l’épaisseur de la plaque d’assise et, le cas échéant, de la couche de mortier, de la profondeur d’ancrage ainsi que de la longueur nécessaire pour l’écrou et la rondelle.

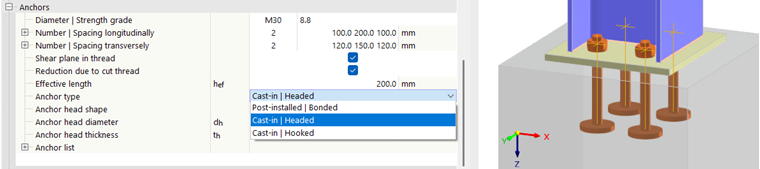

Types d’ancrage
Trois types d’ancrage sont disponibles : Installé ultérieurement | Avec interaction, Noyé dans le béton | Ancrage à tête et Noyé dans le béton | Ancrage à crochet. Pour les ancrages installés ultérieurement, seule la profondeur d’ancrage doit être spécifiée. La définition des têtes d’ancrage se fait par l’épaisseur de la tête ainsi qu’une indication de diamètre pour les têtes rondes et une longueur du bord pour les têtes carrées. Pour les ancrages à crochet, la longueur du crochet doit être définie. La plage admissible dépend de la longueur du crochet et de la norme de vérification appliquée. De plus, l’indication du facteur pour la caractérisation des conditions d’interaction, qui entre dans les vérifications d’interaction avec le béton, est effectuée.
Soudures

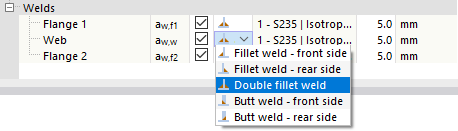

La dernière catégorie contrôle les soudures avec lesquelles les bords de la barre de référence (poteau) sont connectés à la tôle de la plaque d’assise. Si vous désactivez l’une des cases à cocher, aucune soudure n’est disposée sur la partie de section correspondante.
Si vous cliquez dans la colonne à droite de la case à cocher, vous pouvez faire apparaître une liste des types de soudures. Différents types de soudures d’angle et de soudures bout à bout y sont disponibles. Pour les soudures d’angle, l’épaisseur de la soudure doit être indiquée.
