Linhas e atributos de preenchimento

A geometria dos objetos de modelo é definida por linhas. Eles formam a base para peças e aberturas. Ao introduzir graficamente as peças ou aberturas, as linhas são geradas automaticamente.

Cada linha é definida por um ponto inicial e um ponto final. Os pontos intermédios são necessários para descrever tipos de linha complexos.

O número da linha é atribuído automaticamente, mas pode ser alterado. A ordem é irrelevante para a numeração. Também não tem de ser contínuo; são permitidas lacunas na numeração.

Base

O separador Geral gere os parâmetros de linha mais importantes.

Tipo de linha

Estão disponíveis vários tipos de linha para seleção na lista.

Linha singular / Polilinha

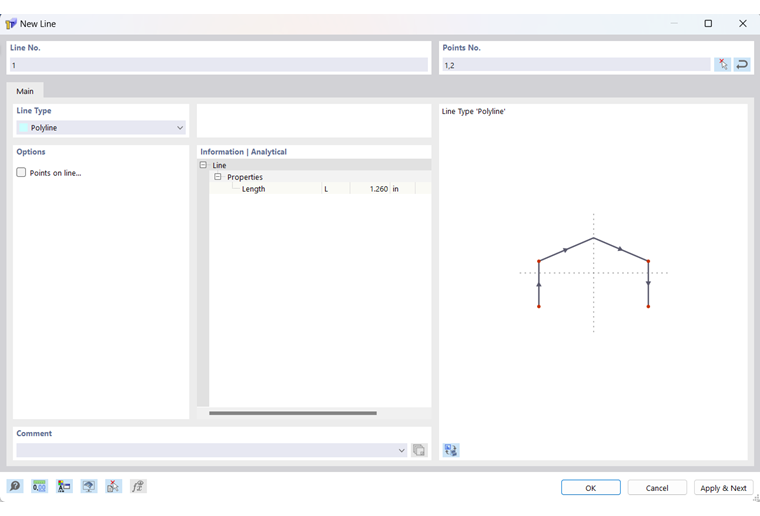

A caixa de diálogo 'Nova linha' que aparece quando abre o menu pendente é apresentada na Caixa de diálogo 'Nova linha' .

Uma linha singular é definida por um ponto inicial e um ponto final. Representa a ligação direta entre os dois pontos.

Uma polilinha é uma cadeia poligonal constituída por vários segmentos de linha rectas. Na caixa de diálogo (ver imagem diálogo 'Nova linha' ), além dos números dos pontos inicial e final, os pontos intermédios também são especificados. Por razões de simplicidade, as linhas singulares também são geridas como polilinhas.

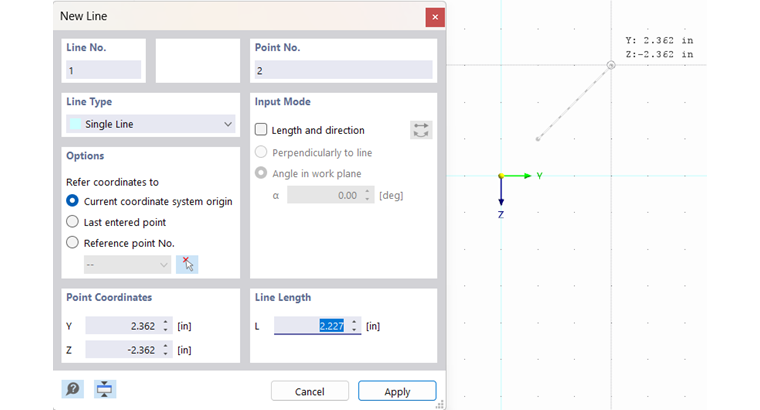

Ao introduzir os dados graficamente utilizando o botão , pode seleccionar pontos existentes, pontos de grelha ou objectos de referência como pontos de definição. No entanto, também é possível definir os pontos livremente no plano de trabalho.

Arco

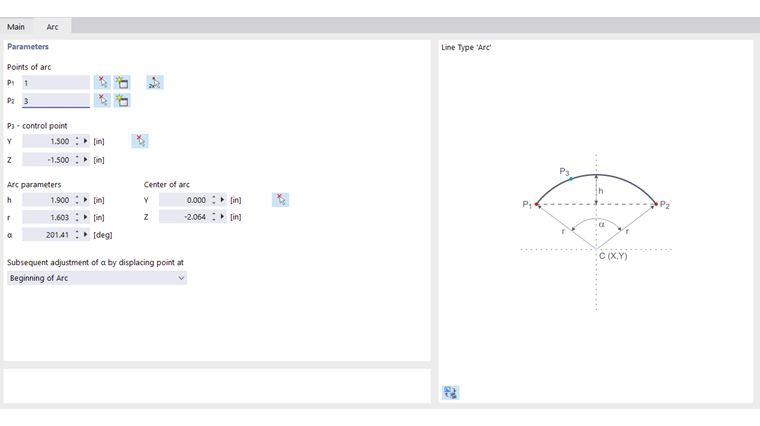

Um arco é definido por três pontos. No registo 'Arco' pode introduzir o ponto inicial P₁, o ponto final P₂ e o ponto de controlo P₃, selecioná-los graficamente ou criar um novo. O gráfico ilustra a ordem dos pontos.

A partir dos três pontos, o RSECTION determina os 'parâmetros do arco': a elevação h, o raio r, o ângulo de abertura α e o centro do arco. Quando altera um parâmetro, as coordenadas do ponto são ajustadas em conformidade. Ao alterar o ângulo de abertura, pode utilizar a lista para especificar qual dos três pontos de definição deve ser movido.

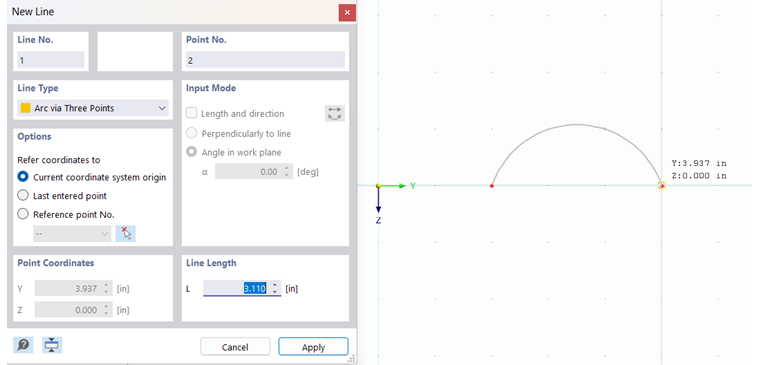

Se define graficamente o arco utilizando o botão , pode seleccionar ou definir os pontos directamente na janela de trabalho.

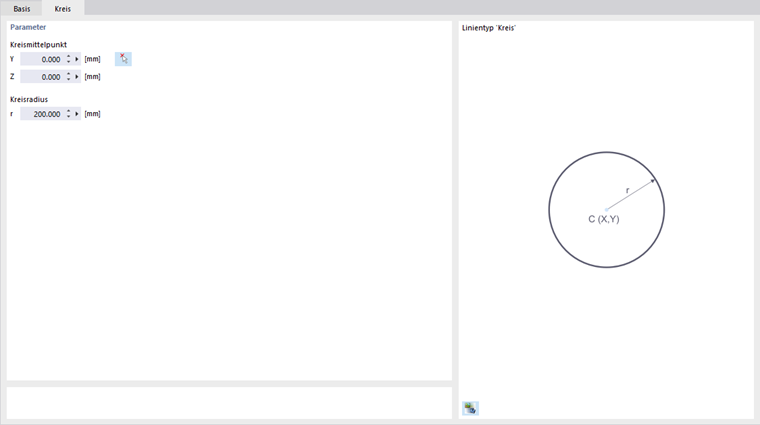

Círculo

Um círculo é definido pelo seu centro e raio. No separador 'Círculo', pode introduzir ou definir graficamente as coordenadas do centro do círculo e especificar o raio do círculo.

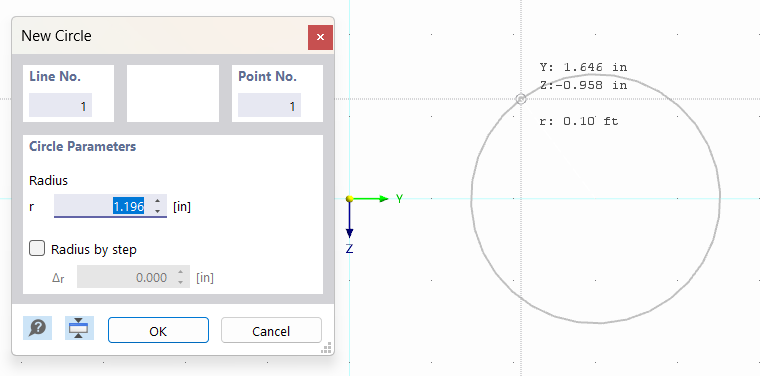

Se define graficamente o círculo com o botão , pode definir o centro e o raio na janela de trabalho através do clique nos pontos correspondente.

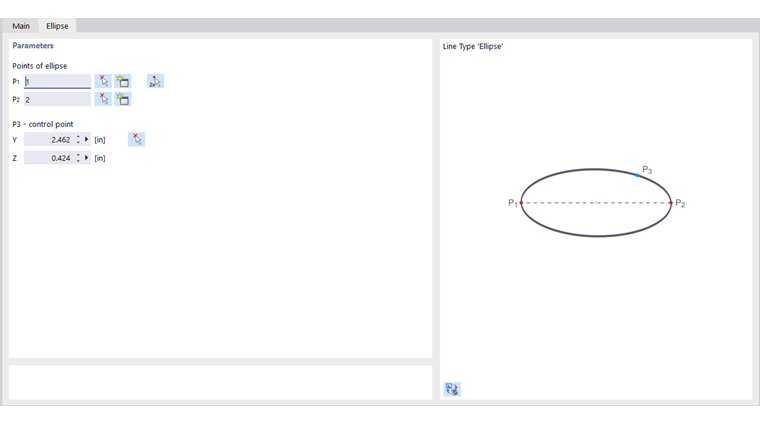

Elipse

São necessários três pontos para definir uma elipse. No registo 'Elipse', pode introduzir os dois pontos P₁ e P₂, seleccioná-los graficamente ou redefini-los para determinar o eixo principal da elipse. O ponto de controlo P₃ descreve o comprimento do eixo menor.

Parábola

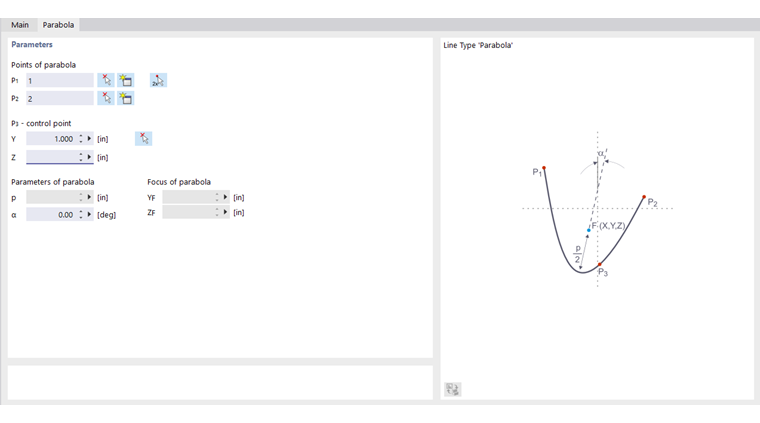

Este tipo de linha pode ser utilizado para criar uma secção cónica. Para fazer isso, especifique as duas extremidades da parábola e o ponto de controlo na caixa de diálogo 'Parábola'. A partir desta informação, o RSECTION determina os parâmetros parabólicos e o ponto focal.

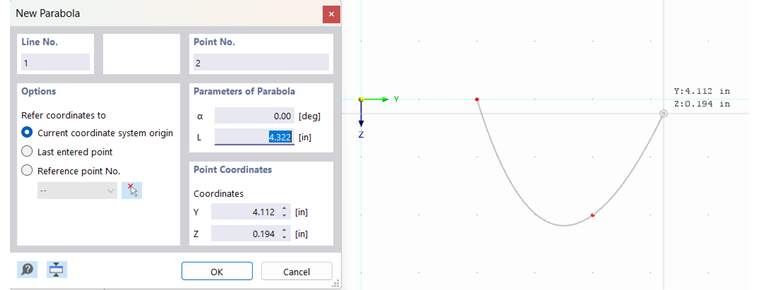

Se define a parábola graficamente utilizando o botão , pode definir ou redefinir os pontos na janela de trabalho clicando sobre eles.

NURBS

As NURBS ( B-Splines racionais não uniformes ) permitem modelar quaisquer curvas. As NURBS são splines cujos pontos de controlo não se encontram na curva em si.

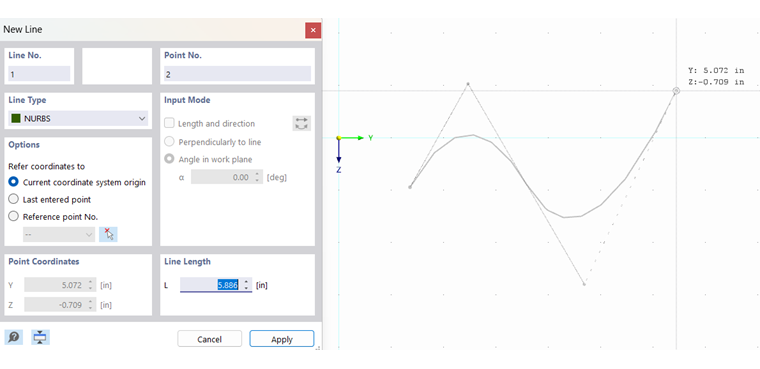

Pode definir NURBS graficamente utilizando o botão definindo os pontos de controlo um após o outro com um clique do rato.

Ponto na linha

Com este tipo de ponto, podem ser definidos pontos na linha sem dividir a linha (ver figura Definir pontos na linha ).

Informação | Analítica

Esta secção mostra o comprimento da linha.
