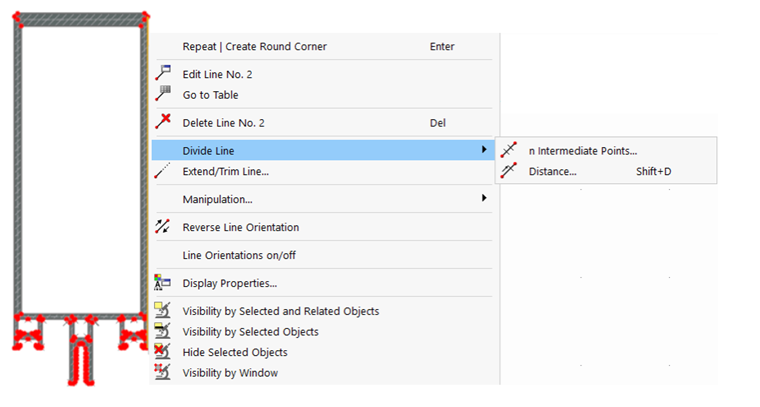

Para dividir uma linha ou um elemento, clique com o botão direito do rato no objeto. No menu de contexto, selecione então uma das funções Dividir linha ou Dividir elemento.
Através dos botões
e
e
ou
e
e
na barra de ferramentas CAD, também pode dividir linhas ou elementos.
Divisão por pontos intermédios
Com esta função, divide a linha ou o elemento em segmentos iguais.
Número

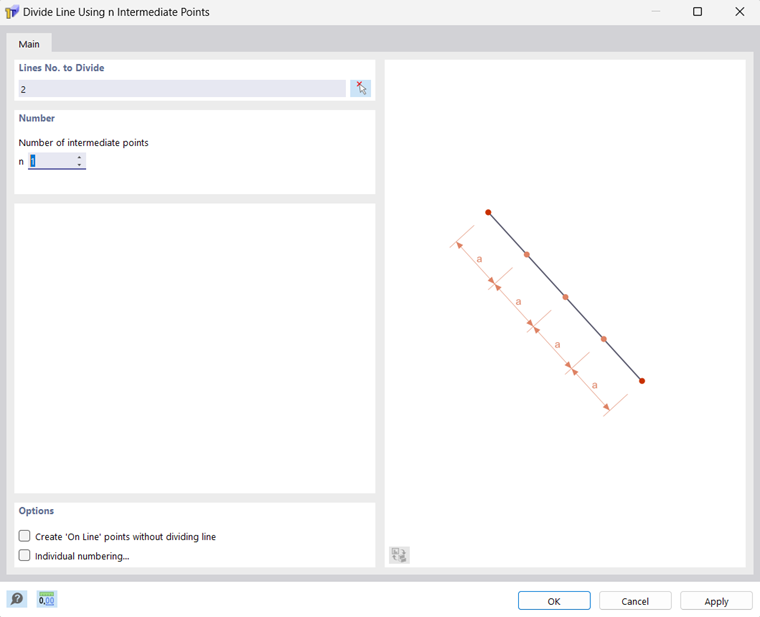

Introduza o 'número de pontos intermédios' n para a divisão. Como ilustrado na imagem acima, a linha é dividida, por exemplo, com dois pontos intermédios nos pontos dos terços.
Opções
A caixa de verificação 'Criar pontos do tipo Na linha sem dividir a linha' está desativada por predefinição. Ao dividir a linha, são assim criadas novas linhas. Se marcar a caixa de verificação, a linha permanece inteira. A divisão ocorre, neste caso, através de pontos intermédios do tipo 'Pontos na linha' (ver capítulo Pontos ).
Se marcar a caixa de verificação 'Numeração individual', pode influenciar a numeração dos novos objetos no separador Numeração.

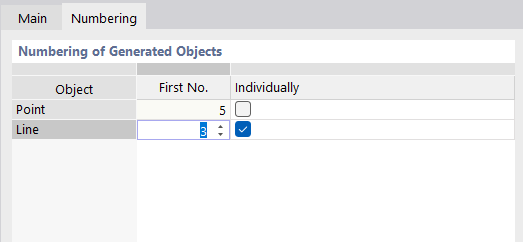

Numeração
O separador Numeração é apresentado quando, no separador 'Base', a caixa de verificação Numeração individual está marcada.
Na coluna 'Individual', marque o objeto ao qual pretende atribuir uma numeração específica. Na coluna '1. N.º' pode então indicar o número inicial para os novos objetos. Outros objetos desta categoria serão numerados de forma crescente a partir deste número.

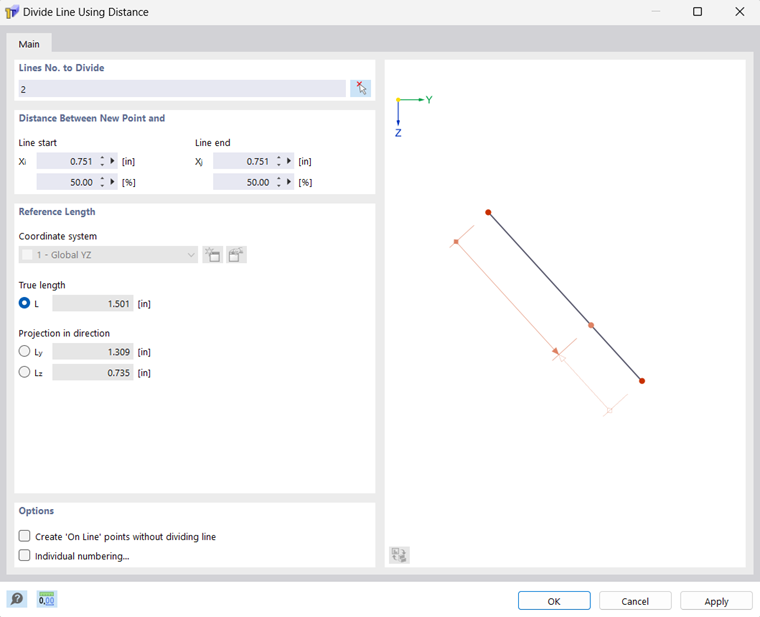

Divisão por distância
Com esta função, divide a linha ou o elemento numa posição específica.
Distância entre o novo ponto e o início ou o fim da linha
Indique a que distância do ponto inicial ou final a linha ou o elemento deve ser dividido. Pode introduzir o valor como comprimento ou valor relativo. Os quatro campos de introdução são interativos.
Se a distância se referir a um comprimento projetado, indique a projeção na secção 'Comprimento de referência'.
Comprimento de referência
Na maioria dos casos, a distância de divisão refere-se ao 'Comprimento real' da linha ou do elemento. Se tal não acontecer, selecione a relevante 'Projeção na direção' de um eixo do sistema de coordenadas especificado. Na secção 'Distância' pode então efetuar as respetivas indicações de divisão.
Opções
A caixa de verificação 'Criar pontos do tipo Na linha sem dividir a linha' controla se, ao dividir a linha, são criados novos objetos (ver secção Opções).
Se marcar a caixa de verificação 'Numeração individual', pode influenciar a numeração dos novos objetos (ver separador Numeração).
