pontos de tensão

As tensões da secção são calculadas nos pontos de tensão e apresentadas numa tabela. Os pontos de tensão são gerados automaticamente, mas também podem ser definidos manualmente.

Geral

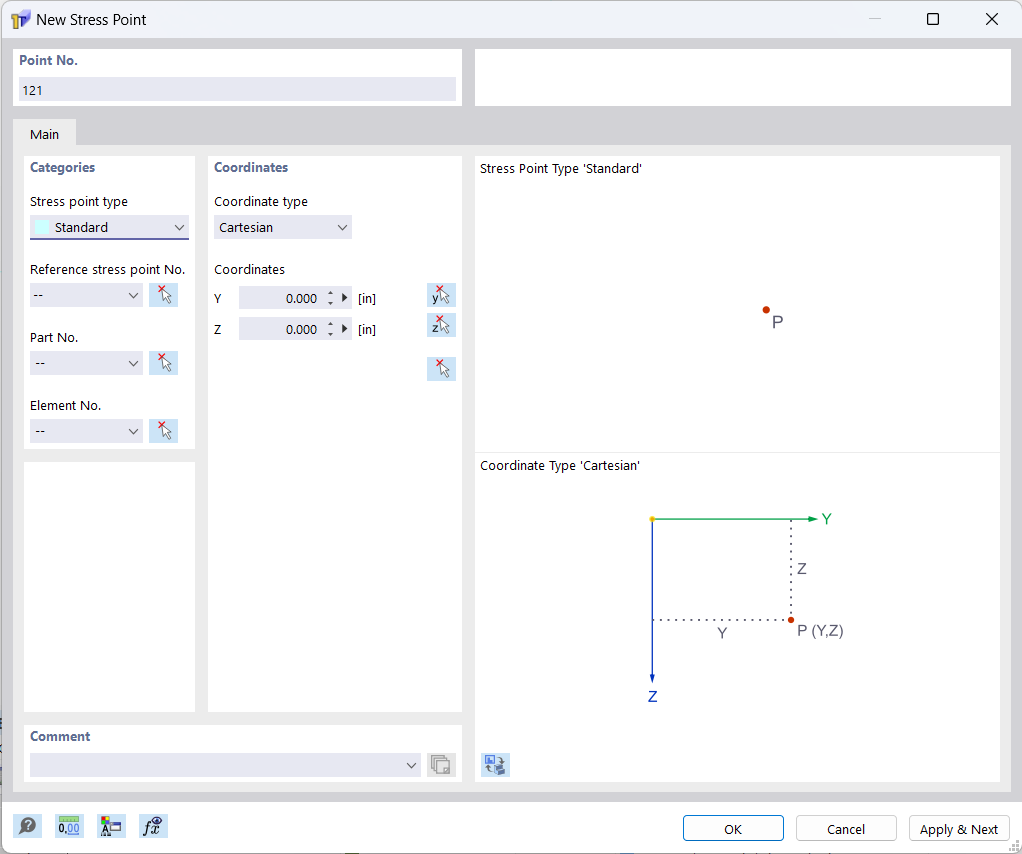

O separador Básico gere os parâmetros de ponto de tensão mais importantes.

Tipo de ponto de tensão

Vários tipos de pontos de tensão estão disponíveis para seleção na lista.

Norma

Os pontos de tensão do tipo 'Standard' podem ser colocados em qualquer parte da secção.

Na linha

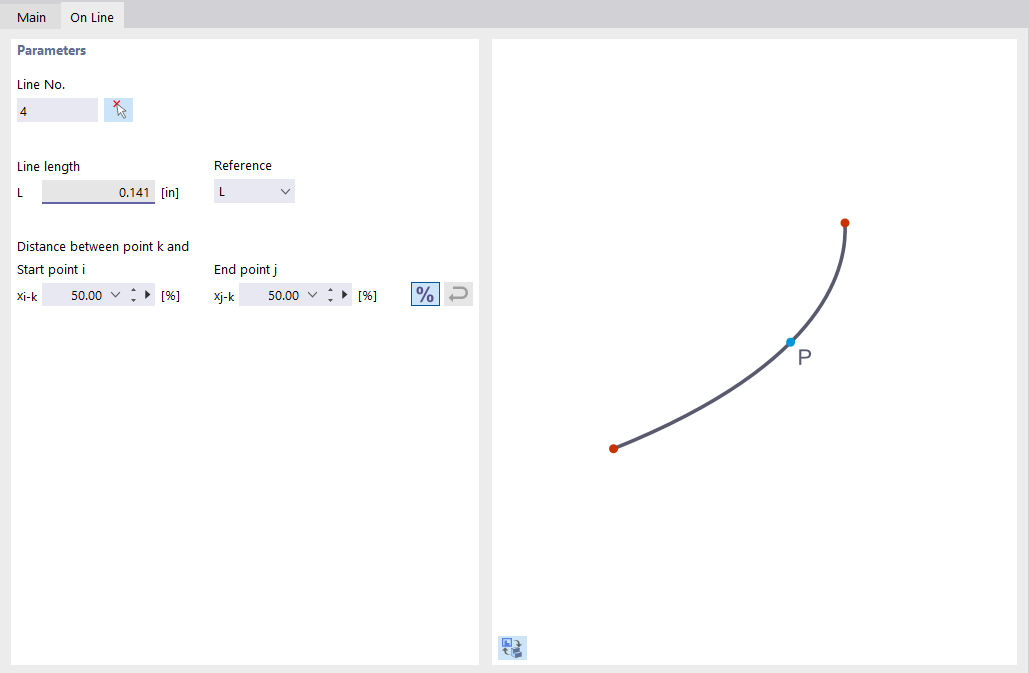

Os pontos de tensão do tipo 'On line' podem ser definidos nas linhas. A linha e a distância devem ser definidas noutro separador.

Um elemento

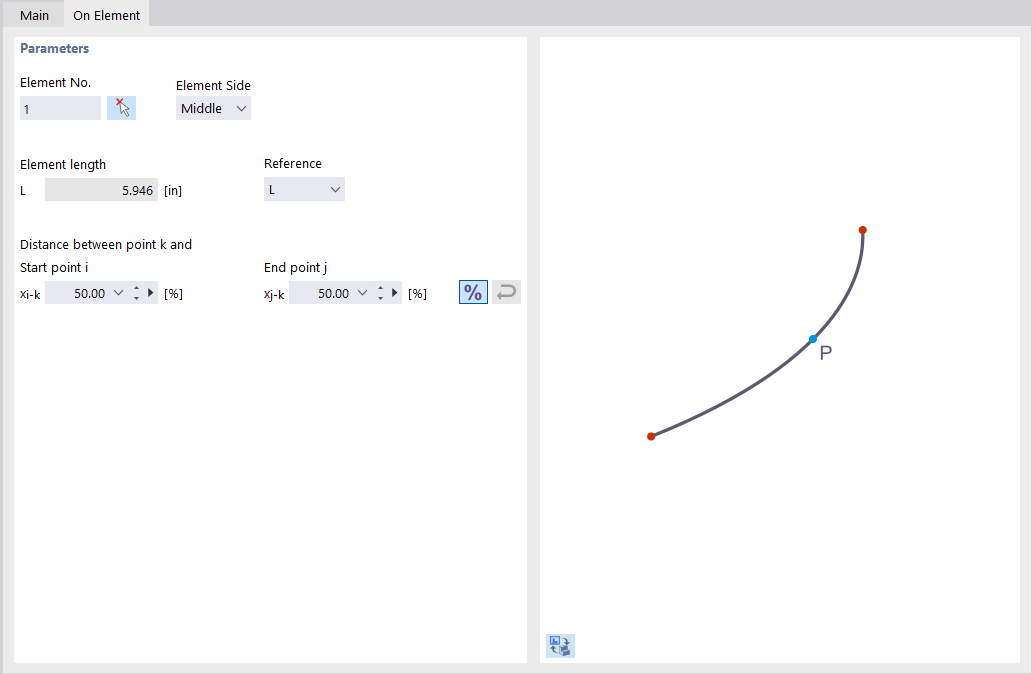

Você pode posicionar pontos de tensão do tipo 'no elemento' em elementos. O elemento e o lado do elemento, bem como a distância, devem ser definidos noutro separador.

Ponto de tensão de referência nº

As coordenadas geralmente se referem à origem do sistema de coordenadas global (entrada ' - '). Também é possível definir as coordenadas em relação a outro ponto de tensão. Isso é útil, por exemplo, para colocar o ponto de tensão a uma determinada distância de uma posição definida. Para isso, pode utilizar a opção 'Anterior' na lista. O ponto de tensão de referência também pode ser introduzido diretamente ou selecionado no modelo com Selecione individualmente .

Parte nº

Insira o número da peça onde o ponto de tensão está localizado.

Elemento nº

Defina o número do elemento onde o ponto de tensão está localizado.

Tipo de coordenada

As coordenadas de um ponto de tensão estão sempre relacionadas com um sistema de coordenadas que descreve a posição do ponto de tensão no espaço. O sistema de coordenadas deve ser entendido no sentido horário. No caso do sistema de coordenadas cartesiano, os eixos Y e Z descrevem uma extensão de translação (distâncias). Ambas as direções de coordenadas têm os mesmos direitos.

Coordenadas

A posição do ponto de tensão pode ser descrita pelas suas coordenadas Y e Z.

Informação

Use a opção Aplicar & amp; Próximo botão para definir vários pontos de tensão sem sair da caixa de diálogo.
