Os esforços internos podem ser importados do RSTAB ou do RFEM.
Modelo de origem

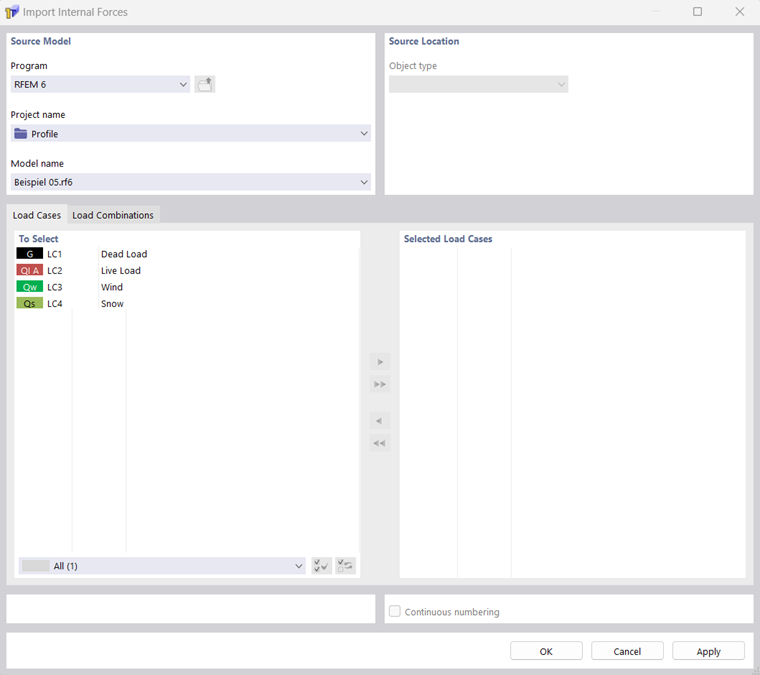

Na seção ' Modelo de origem ', defina o modelo a partir do qual as forças internas devem ser importadas. Pode selecionar o modelo no Dlubal Center ou através da caixa de diálogo do Windows ' Open '.
A estrutura de diretórios do Dlubal Center é importada para a caixa de listagem 'Nome do projeto' quando seleciona 'RFEM 6' ou 'RSTAB 9' a partir do 'Programa' caixa de listagem. A caixa de listagem 'Nome do modelo' lista todos os ficheiros RFEM 6 ou RSTAB 9 do projeto selecionado.
Em alternativa, pode definir o modelo na caixa de diálogo do Windows 'Abrir' quando seleciona 'Ficheiro' na caixa de listagem ' Programa '.
Posição de origem
Na caixa de listagem ' Tipo de objeto ', pode definir se pretende importar as forças internas das secções ou das barras.
Ao selecionar o tipo de objeto ' Secção ', pode selecionar a secção cujas forças internas pretende importar a partir da lista de seleção ' Secção '.
Ao selecionar o tipo de objeto ' Barras ', tem de definir os números das barras cujos esforços internos devem ser considerados para a importação na caixa de texto ' Barra nº '.
Casos de carga/combinações de carga
A coluna 'Para selecionar' lista todos os casos de carga/combinações de carga disponíveis no modelo de origem selecionado. Para transferir um caso de carga ou combinação de carga para a lista 'Casos de carga selecionados' ou ' Combinações de carga selecionadas ', pode utilizar as seguintes opções:
- Clique duas vezes no caso/combinação de carga.
- Selecione o caso/combinação de carga ou vários casos/combinações de carga mantendo pressionada a tecla [Ctrl]. Em seguida, clique no botão
.
No RSECTION, é criado um caso de carga para cada caso de carga e combinação de carga importados. Se já existe um caso de carga, pode especificar se pretende substituí-lo ou criar outro caso de carga.
