Configurações e opções

Na guia Configurações e opções, pode ajustar as especificações para o cálculo, bem como as tolerâncias geométricas dos objetos.

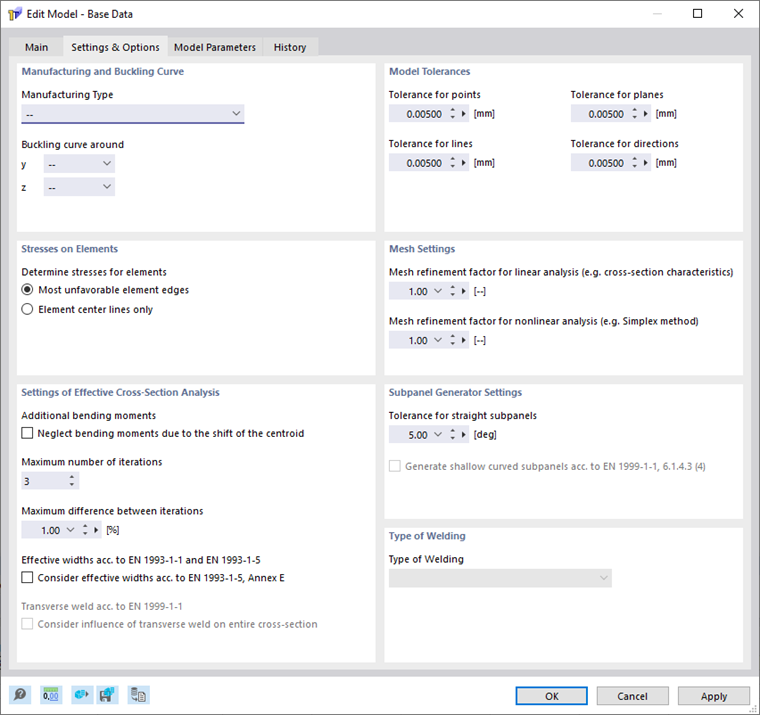

Caixa de diálogo "Novo modelo – Dados gerais", separador "Parâmetros e opções"

Tipo de fabrico e linha de encurvadura

Pode selecionar o tipo de fabrico do perfil na lista. Estão disponíveis os seguintes tipos de fabrico:

• --
• Laminado a quente
• Formado a frio
• Soldado
• Serrado
• Madeira laminada colada

O tipo de fabrico determina no add-on Dimensionamento em aço, de que parte da norma é efetuado o dimensionamento.

Pode selecionar na lista a linha de encurvadura do perfil em torno dos eixos y e z. Para o RSECTION, as linhas de encurvadura não têm relevância. Só aquando da utilização dos perfis no RSTAB/ RFEM é que as especificações para a consideração das imperfeições ou para as verificações de estabilidade nos add-ons de dimensionamento se tornam relevantes.

Tensões nos elementos

As duas caixas de verificação controlam para que pontos do elemento as tensões são determinadas: podem ser calculadas para o bordo mais desfavorável do elemento (padrão) ou apenas para as linhas centrais do elemento.

Definições da análise da secção efetiva

As definições da análise da secção efetiva são apresentadas quando, na guia Basis , ativou a caixa de verificação 'Secção efetiva / perfil de aço / alumínio'.

Momentos de flexão adicionais

Em secções não duplamente simétricas, sujeitas a compressão e localmente suscetíveis a encurvadura, a posição do centro de gravidade da secção efetiva desloca-se em comparação com a secção bruta. A força de compressão externa aplicada centricamente na secção bruta atua agora excêntrica na secção efetiva, originando um momento fletor adicional. Este momento fletor adicional é considerado por defeito no cálculo. Ative a caixa de verificação se pretender desconsiderar este momento fletor adicional.

Iterações

A determinação da secção efetiva requer um procedimento iterativo. No campo de entrada 'Número máximo de iterações', pode definir o número máximo possível de iterações de cálculo. Assim que a diferença entre os resultados de duas iterações, definida no campo de entrada 'Diferença máxima entre iterações', for inferior ao limite, o cálculo termina.

Considerar larguras efetivas de acordo com a EN 1993-1-5, Anexo E

Esta caixa de verificação só está acessível quando, na guia Basis , tiver selecionado as normas EN 1993-1-1 e EN 1993-1-5. A EN 1993-1-5 descreve no Anexo E um método alternativo para determinar secções efetivas para tensões abaixo do limite de cedência. Ative esta caixa de verificação se a secção efetiva deva ser calculada de acordo com o Anexo E.

Junta de solda segundo a EN 1999-1-1

Esta caixa de verificação só está acessível quando, na guia Basis , tiver selecionado a norma EN 1999-1-1. Ative esta caixa de verificação se pretender considerar a redução localizada da resistência na ZTA por juntas de solda. Estão disponíveis como processos de soldadura os processos MIG e TIG.

Tolerâncias do modelo

Ao modelar ou importar dados de um programa CAD, podem ocorrer pequenas diferenças geométricas nos objetos do modelo. O RSECTION corrige automaticamente estas inconsistências quando determinadas distâncias são inferiores ao limite. Desta forma, pontos muito próximos são unidos, linhas fora dos planos são integradas em partes, ou duas linhas com desvios mínimos em diferentes direções são consideradas paralelas.

As tolerâncias predefinidas são adequadas para a maioria dos modelos. Para dimensões de modelo pequenas, pode ser necessário ajustar as tolerâncias em conformidade.

Definições da malha

Os dois campos de entrada permitem influenciar a discretização. Com um fator inferior a 1, é gerada uma malha mais fina; com um fator superior a 1, uma malha mais grosseira. O fator de refinamento da malha para a análise não linear só pode ser ajustado se, na guia Basis , tiver ativado a caixa de verificação 'Verificação da resistência plástica | Método simplex'.

Definições do gerador de campo único

Com a tolerância para campos únicos retos, pode indicar a partir de que ângulo entre dois elementos deve ser criado um apoio. Se os elementos se ligarem com um ângulo igual ou inferior, são considerados como um campo único contínuo.

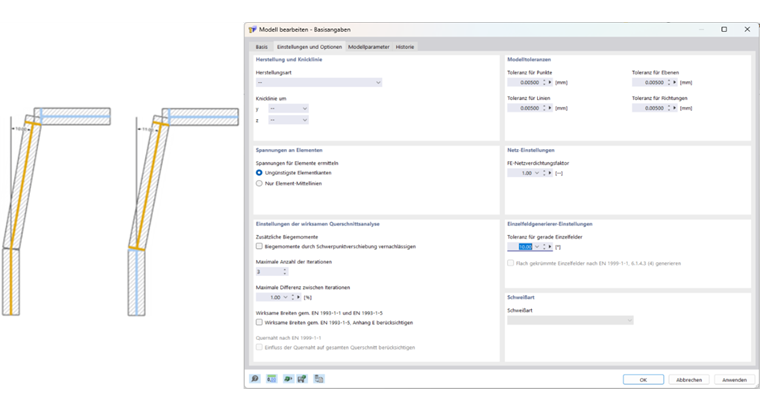

Apoios de subpainéis

A caixa de verificação 'Gerar campos únicos de curvatura suave de acordo com a EN 1999-1-1, 6.1.4.3 (4)' só está acessível quando, na guia Basis , tiver selecionado a norma EN 1999-1-1.

Tipo de soldadura

Para a soldadura, deve ser definido o processo de soldadura. Estão disponíveis os processos MIG | metal-inert gas e TIG | tungsténio-inert gas.
