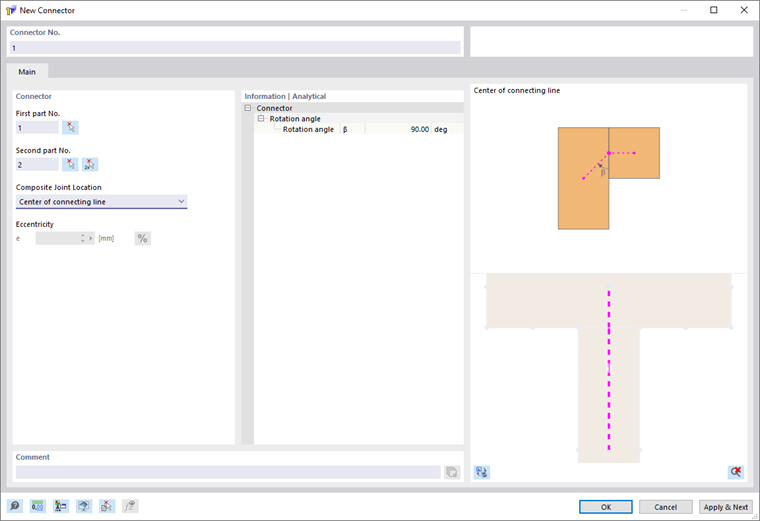

Os conectores servem para ligar entre si as partes individuais de uma secção mista.
O número do conector é atribuído automaticamente, mas pode ser alterado. A ordem não é relevante para a numeração. Esta também não tem de ser sequencial; são permitidas lacunas na numeração.
Primeira parte n.º / Segunda parte n.º
Com a primeira e a segunda parte, define quais as partes que são ligadas entre si pelo conector. A atribuição como primeira ou segunda parte é relevante para a utilização posterior no RFEM. Se for definida uma articulação de linha para o conector no RFEM, esta é posicionada na primeira parte.
Posição da ligação mista
O conector é gerado entre os centros de gravidade das duas partes. A ligação mista situa-se na linha de ligação comum das duas partes. O conector estende-se, portanto, do centro de gravidade da primeira parte até à ligação mista e daí continua até ao centro de gravidade da segunda parte.
Com a seleção Centro da linha de ligação, a ligação mista é posicionada no centro da linha de ligação comum. Em alternativa, com a seleção Centro da linha de ligação com excentricidade, pode definir uma posição excêntrica da ligação mista nesta linha de ligação. A excentricidade é definida no campo Excentricidade e.
Se as duas partes não tiverem uma linha de ligação comum, o conector é definido diretamente entre os centros de gravidade das duas partes. Neste caso, não é possível definir uma posição da ligação mista numa linha de ligação.
Informações | Analítico
Esta secção mostra o ângulo entre o conector da primeira parte e a linha de ligação comum das duas partes.
