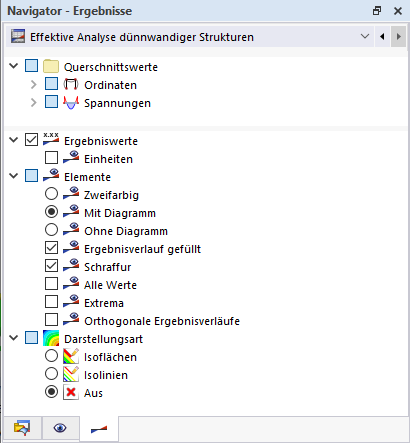

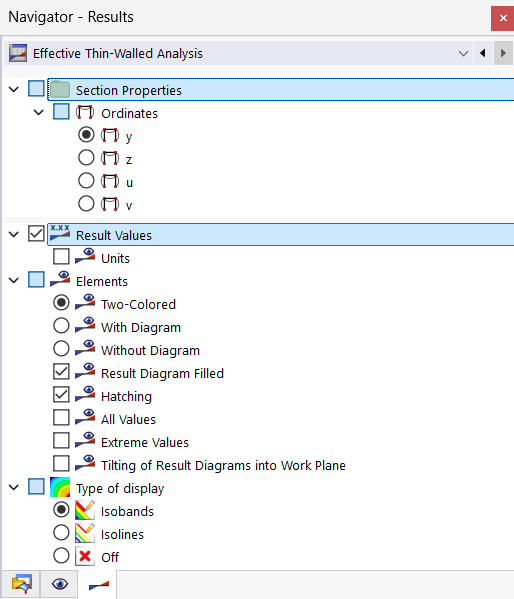

Ao verificar com 'Análise de estruturas de paredes finas' ou 'Análise eficaz de estruturas de paredes finas', os resultados são apresentados nos elementos. No 'Navegador - Resultados', pode controlar quais os resultados apresentados em detalhe, se os valores de resultado são apresentados nos elementos e de que forma são emitidos.
Valores de resultado
Os valores de resultado e as suas unidades podem ser ativados ou desativados com estes campos de seleção.
Elementos
Na representação a duas cores, os resultados positivos são apresentados por defeito a vermelho e os resultados negativos a azul. A atribuição de cores pode ser ajustada nas Propriedades de visualização.
Se os resultados forem representados com/sem diagrama, a atribuição de cores é feita de acordo com a escala no Painel de controlo.
Tipo de representação gráfica
Os resultados podem ser apresentados como isobandas ou isolinhas, sendo a atribuição de cores feita de acordo com a escala no Painel de controlo. No tipo de representação gráfica 'Desativado', os resultados são representados de acordo com a Definição para elementos.
