Pontos

A geometria do modelo é definida por pontos. Eles formam a base para linhas e, assim, para elementos, partes e aberturas. Ao inserir graficamente elementos, partes ou aberturas, os pontos são gerados automaticamente.

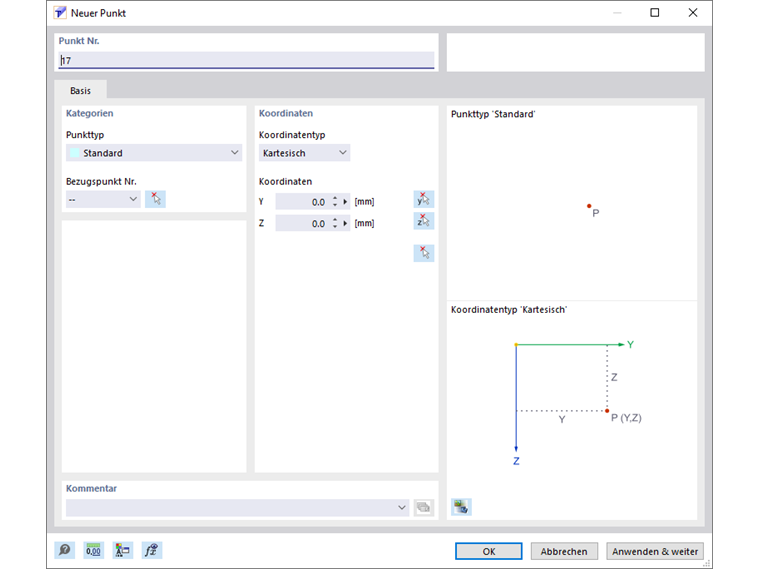

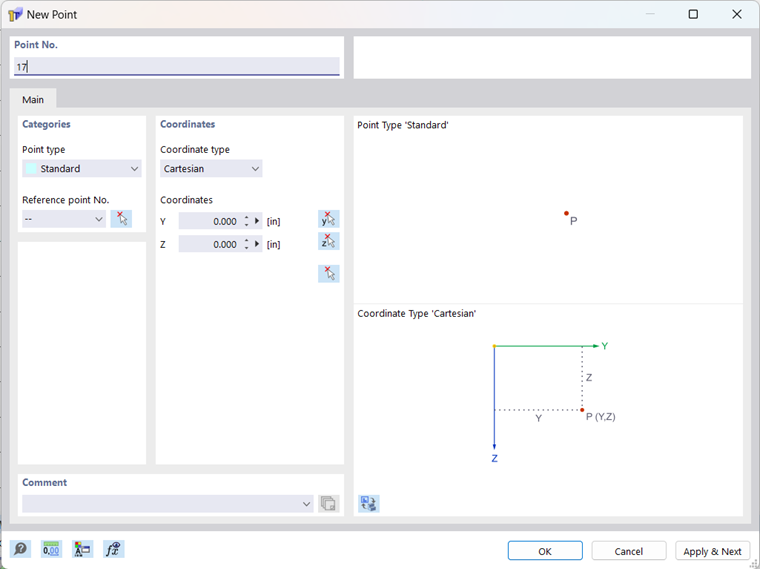

Caixa de diálogo "Novo ponto"

O número do ponto é atribuído automaticamente, mas pode ser alterado. A ordem dos números não é importante na numeração. Não precisa ser sequencial; lacunas na numeração são permitidas.

Base

A aba Base gerencia os principais parâmetros dos pontos.

Tipo de Ponto

A lista oferece diversos tipos de ponto para seleção.

Tipos de pontos

Padrão

Este tipo de ponto é usado na maioria dos casos. Pontos padrões podem ser colocados graficamente no plano de trabalho ou em qualquer lugar no espaço através de entrada de coordenadas. Ao inserir graficamente linhas, partes ou elementos, também são gerados pontos padrão. No modelo, pontos padrão são exibidos em vermelho.

Entre dois pontos

O ponto está na linha de conexão entre outros dois pontos. Os pontos de referência e a distância devem ser definidos em uma aba adicional.

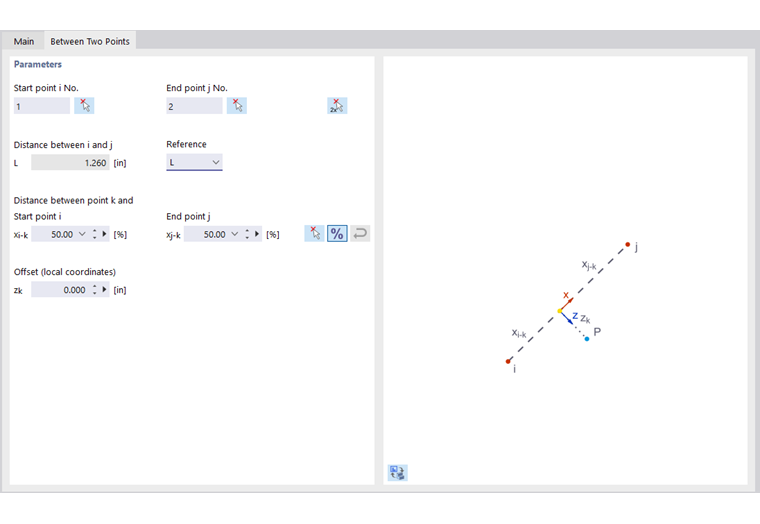

Definição de ponto entre dois pontos

Entre dois locais

O ponto está na linha de conexão entre dois locais quaisquer. Os locais e a distância devem ser definidos em uma aba adicional.

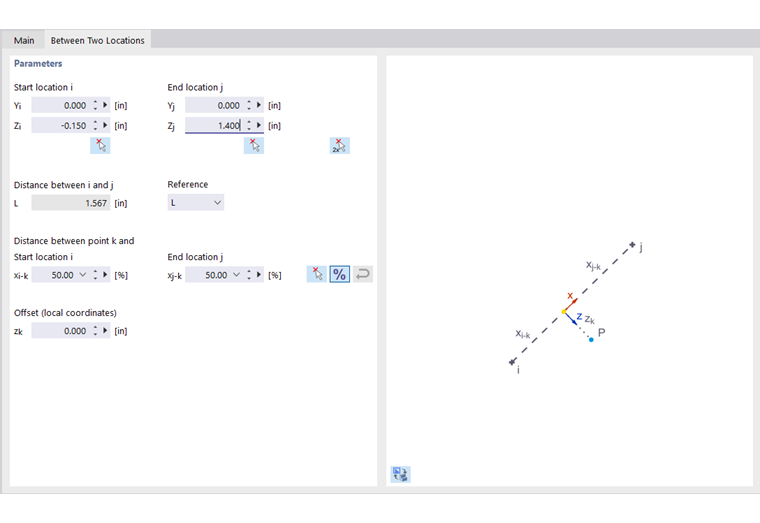

Definir ponto entre duas posições

Na linha

Este tipo de ponto não divide uma linha em duas, mas a mantém como tal. A linha e a distância devem ser definidas em uma aba adicional.

Definir ponto na linha

Ponto de Referência

Normalmente, as coordenadas referem-se à origem do sistema de coordenadas global (entrada '--'). É possível também definir as coordenadas com referência a outro ponto. Isso é útil, por exemplo, para colocar o ponto a uma determinada distância de uma posição definida. Aqui, a opção 'Anterior' na lista é adequada. O ponto de referência pode ser escrito diretamente ou selecionado no modelo com .

Selecionar ponto de referência

Tipo de Coordenada

As coordenadas de um ponto são sempre referidas a um sistema de coordenadas que descreve a posição do ponto no espaço. O sistema de coordenadas é entendido como sendo de rotação à direita. No sistema de coordenadas cartesianas, os eixos Y e Z descrevem uma extensão translacional (de alongamento). Ambas as direções das coordenadas são equiparadas.

Coordenadas

A posição do ponto pode ser descrita por suas coordenadas Y e Z.

Colocar pontos graficamente

Quando você chama o diálogo 'Novo Ponto' com o botão , é possível definir pontos diretamente clicando no plano de trabalho.

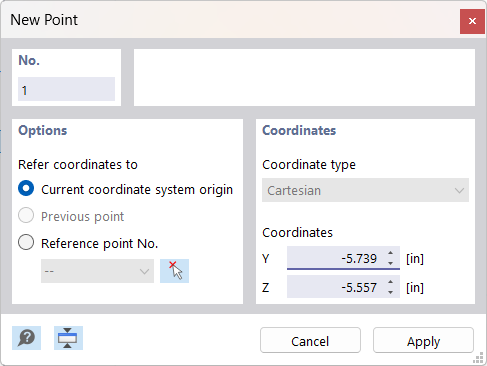

Definir ponto graficamente

Normalmente, os pontos são capturados nos pontos de grade alinhados com o sistema de coordenadas atual. Se você inserir manualmente as coordenadas no diálogo, também pode confirmá-las com Aplicar. No entanto, certifique-se de deixar o cursor do mouse na janela de diálogo para que sua entrada não seja substituída por uma nova posição.
