Elementos são necessários para o cálculo com o método de dimensionamento "Análise de estruturas de paredes finas" e para o cálculo da secção efetiva.

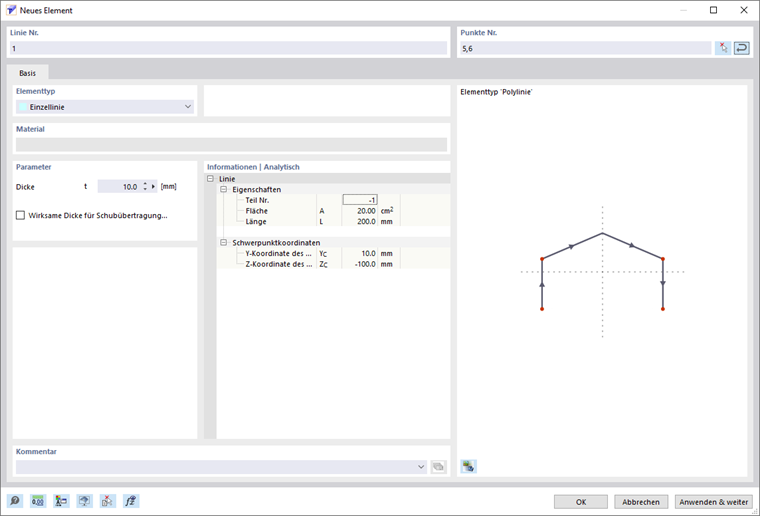

Caixa de diálogo "Novo elemento"

A posição de cada elemento é determinada pelos seus pontos inicial e final. Para tipos de elemento complexos são necessários pontos intermédios adicionais.

Os elementos apenas podem ser ligados entre si nos seus pontos inicial e final. Se os elementos se cruzarem sem terem um ponto em comum, não existe uma ligação.

Os elementos, com exceção dos elementos nulos, têm de estar sempre numa parte. Esta parte tem de ser criada previamente através do diálogo ao introduzir um elemento. No entanto, ao introduzir elementos graficamente, a parte é criada em simultâneo. Uma parte só é considerada no cálculo com o método de dimensionamento "Análise de estruturas de paredes finas" e para o cálculo da secção efetiva se existir pelo menos um elemento nessa parte.

O número do elemento é atribuído automaticamente, mas pode ser alterado. A sequência de numeração não é relevante. Também não precisa de ser contínua; são permitidas lacunas.

Geral

O separador Geral gere os parâmetros elementares do elemento.

Tipo de elemento

Estão disponíveis vários tipos de elemento para seleção na lista.

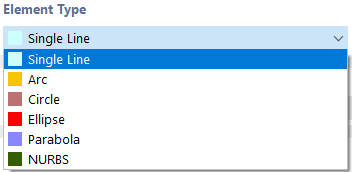

Tipos de elementos

Linha simples

O diálogo 'Novo elemento' é apresentado na imagem Diálogo 'Novo elemento'.

Uma Linha simples é definida por um ponto inicial e um ponto final. Representa a ligação direta entre os dois pontos.

Na introdução gráfica com o botão , pode selecionar pontos existentes, pontos da grelha ou objetos de atração como pontos de definição. Mas também pode definir livremente os pontos no plano de trabalho.

Definir elemento graficamente

Arco

Caixa de diálogo "Novo elemento", separador "Arco"

Um arco é definido por três pontos. No separador 'Arco', pode introduzir o ponto inicial P₁, o ponto final P₂ e o ponto de controlo P₃, selecionar graficamente ou criar de novo. O gráfico ilustra a sequência dos pontos.

A partir dos três pontos, o RSECTION determina os 'Parâmetros do arco': flecha h, raio r, ângulo de abertura α e centro do arco. Se alterar um parâmetro, as coordenadas do ponto são ajustadas em conformidade. Ao alterar o ângulo de abertura, pode utilizar a lista para definir qual dos três pontos de definição deve ser deslocado.

Se definir o arco graficamente com o botão , pode selecionar ou definir de novo os pontos diretamente na janela de trabalho.

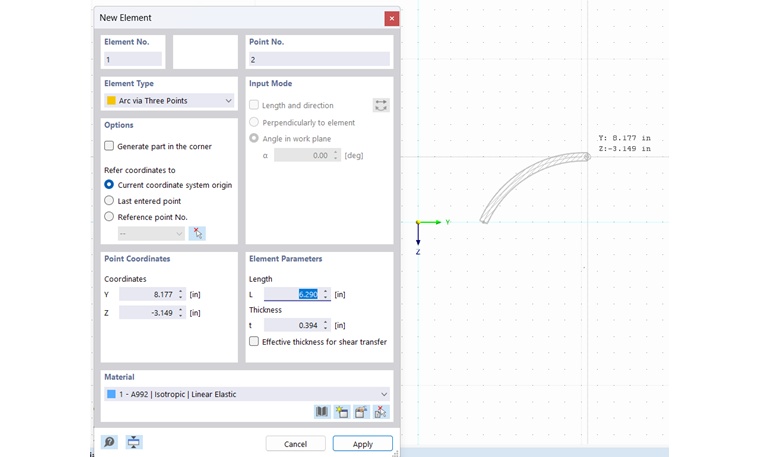

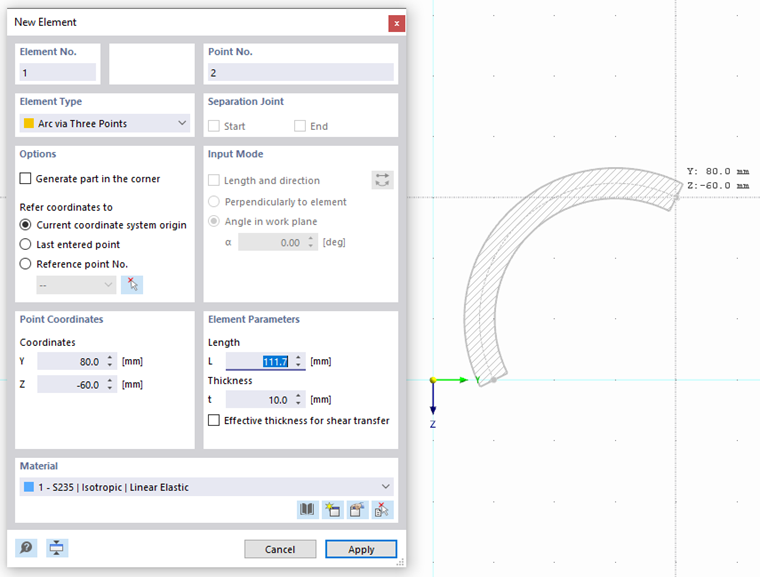

Definir graficamente elemento arqueado

Círculo

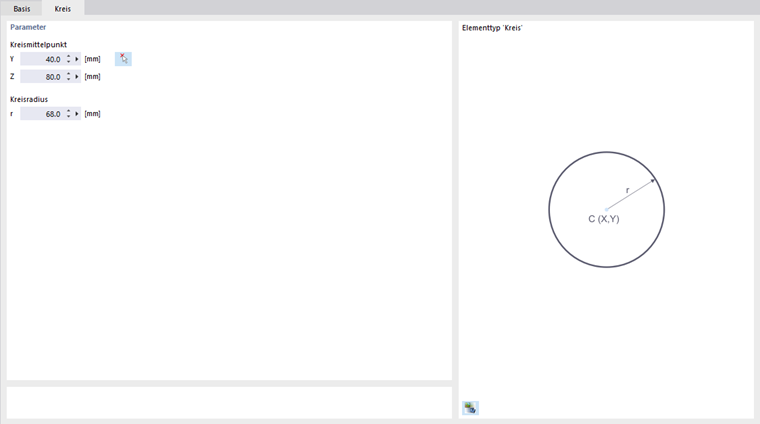

Caixa de diálogo "Novo elemento", separador "Círculo"

Um círculo é definido pelo seu centro e pelo raio. No separador 'Círculo', pode introduzir as coordenadas do centro do círculo ou defini-las graficamente, bem como especificar o raio do círculo.

Se definir o círculo graficamente com o botão , pode definir o centro e o raio na janela de trabalho clicando nos respetivos pontos.

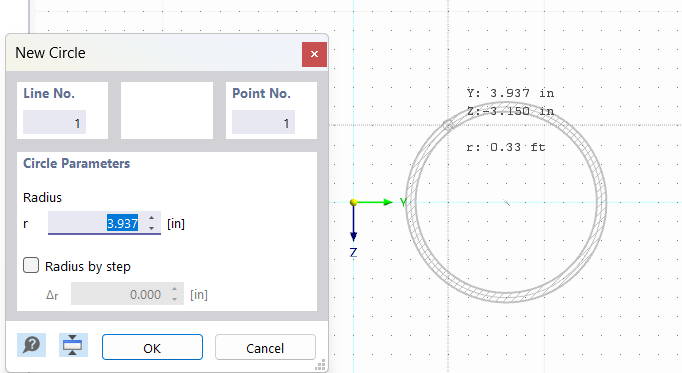

Definir graficamente um elemento circular

Elipse

Caixa de diálogo "Novo elemento", separador "Elipse"

Para a definição de uma elipse são necessários três pontos. No separador 'Elipse', pode introduzir os dois pontos P₁ e P₂, selecionar graficamente ou redefinir para definir o eixo principal da elipse. O ponto de controlo P₃ descreve o comprimento do eixo secundário.

Parábola

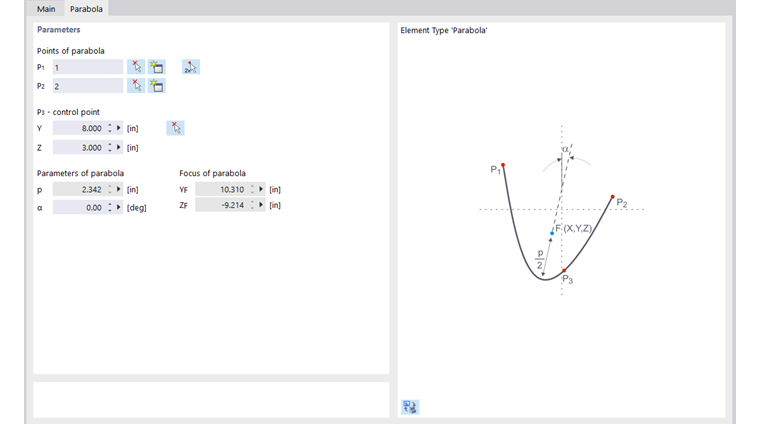

Caixa de diálogo "Novo elemento", separador "Parábola"

Com este tipo de elemento é possível criar uma curva cónica. Para tal, defina no separador do diálogo 'Parábola' os dois pontos finais da parábola e o ponto de controlo. A partir destas informações, o RSECTION determina os parâmetros da parábola e o ponto focal.

Se definir a parábola graficamente com o botão , pode definir ou redefinir os pontos na janela de trabalho clicando sobre eles.

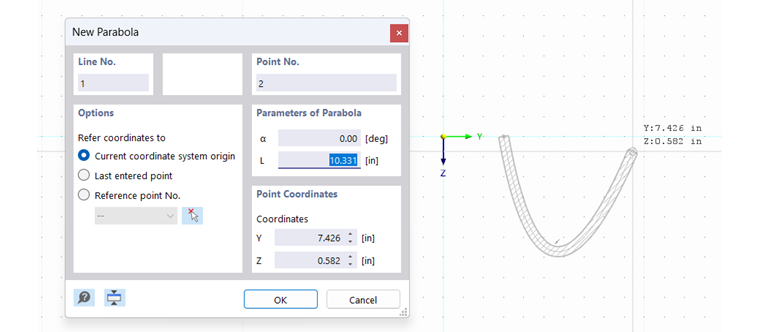

Definir graficamente elemento parabólico

NURBS

Caixa de diálogo ''Novo elemento'', separador ''NURBS''

Com elementos NURBS (B-Splines racionais não uniformes) é possível modelar qualquer tipo de elemento curvo.

Pode definir elementos NURBS graficamente com o botão , definindo os pontos de controlo sequencialmente com um clique do rato.

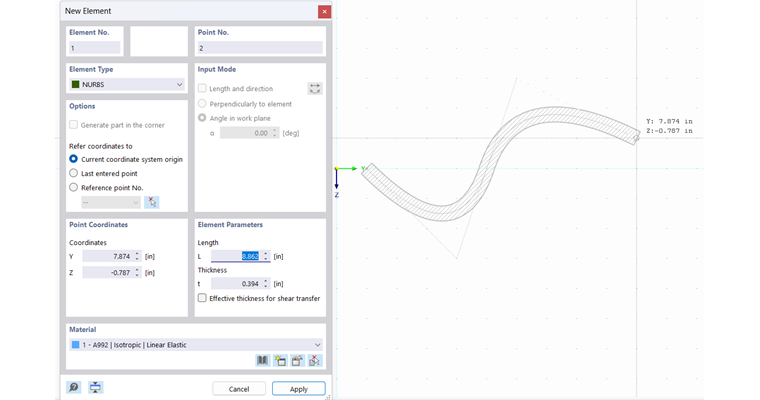

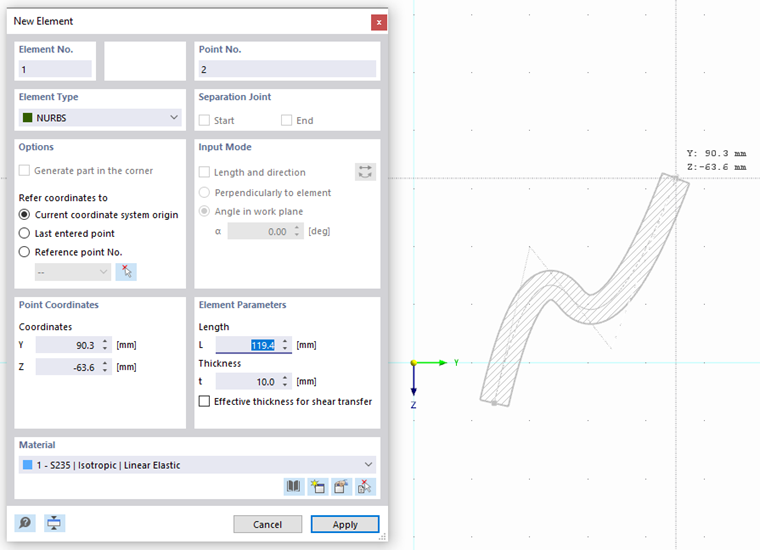

Criar graficamente elemento NURBS

Material

Ao introduzir graficamente um elemento, pode selecionar um material na lista dos materiais já criados, editá-lo ou defini-lo de novo. Ao introduzir um elemento através do diálogo, o material é herdado da parte.

Espessura

A espessura efetiva do elemento deve ser definida neste campo de introdução.

Espessura efetiva para transferência de corte

A espessura efetiva para a transferência de corte corresponde, por predefinição, à espessura do elemento. Se ativar a caixa de seleção, pode definir uma espessura diferente da espessura efetiva para a transferência de corte.

Junta de separação

Com uma junta de separação é possível separar elementos individuais no seu ponto de ligação. É possível definir esta junta de separação tanto no início como no final de um elemento. As juntas de separação estão disponíveis exclusivamente para elementos do tipo "Linha simples". São importantes para garantir que, em ligações soldadas, as forças são transmitidas apenas através das soldaduras – e não diretamente através dos próprios elementos adjacentes.

Informações | Analítico

Esta secção fornece uma visão geral das propriedades importantes do elemento, como superfície e comprimento.
