Os resultados da análise de elementos finitos são apresentados nos pontos de grelha (em preparação) das partes e nos nós de malha de EF (ver capítulo Valores de resultado em partes). Caso necessite dos valores em locais específicos, pode definir pontos arbitrários para a visualização de resultados e atribuí-los às respetivas partes.
Sugestão
Com o botão
na barra de ferramentas, pode definir pontos de resultado diretamente no modelo.

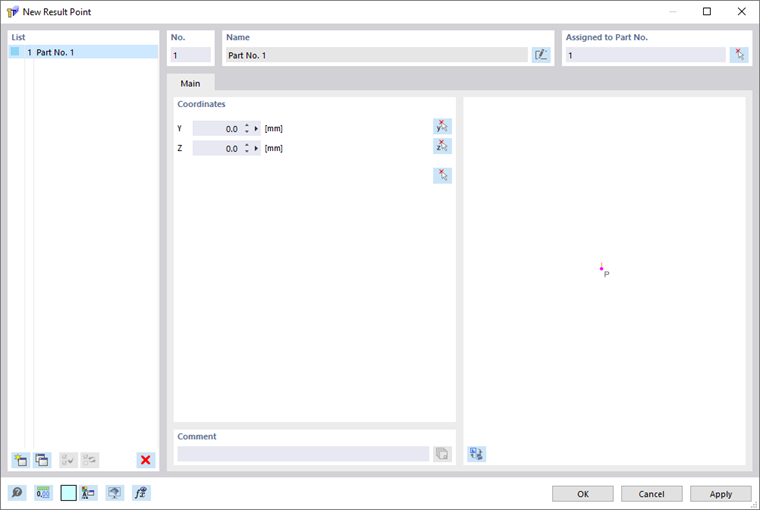

Coordenadas
Indique as 'Coordenadas' do ponto de resultado. Com o botão
, também pode definir o ponto graficamente.

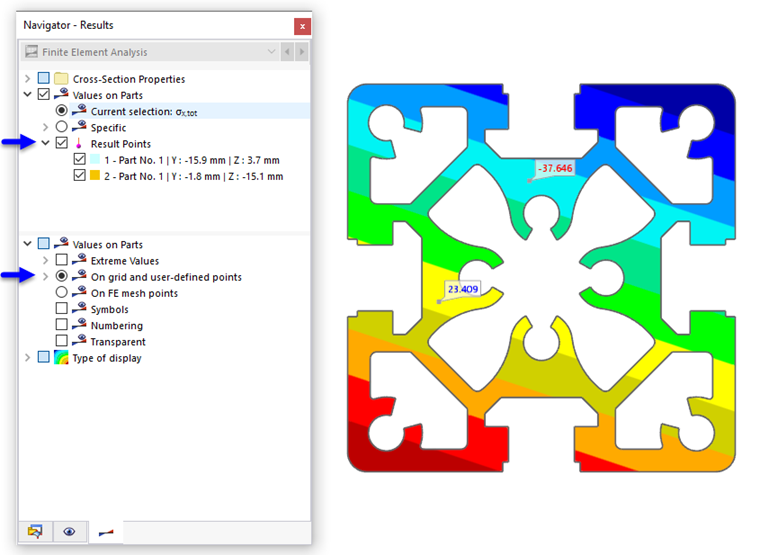

Após o cálculo, pode apresentar os valores nos pontos de resultado personalizados com as respetivas opções do 'Navegador - Resultados'.
