As soldaduras são utilizadas para unir dois elementos do tipo 'Linha singular', bem como para determinar tensões de soldadura devido a corte e torção.
O número da soldadura é atribuído automaticamente, mas pode ser alterado. A ordem é irrelevante para a numeração. Também não tem de ser contínuo; são permitidas lacunas na numeração.
Parâmetros da soldadura
Estão disponíveis vários tipos de soldadura para seleção na lista.
Cordão de soldadura
Um cordão de soldadura é uma soldadura onde dois elementos são soldados em ângulo.
Ao definir o primeiro e o segundo elementos, o utilizador especifica os elementos a serem unidos com o cordão de soldadura. Os elementos também podem ser elementos sem espessura (elementos nulos). O ângulo entre os dois elementos deve estar no intervalo de 45° a 135° e os elementos devem estar unidos diretamente através de um ponto inicial ou final comum.

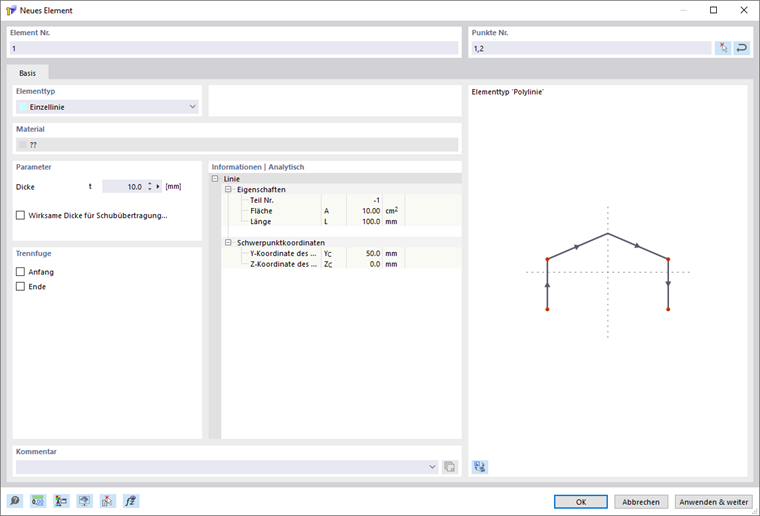

Para garantir que a transmissão de forças ocorre exclusivamente através da soldadura e não através dos elementos adjacentes, é necessária uma soldadura no elemento soldado
Trennfuge
a ser definido.
A espessura do cordão de soldadura representa a dimensão da raiz.

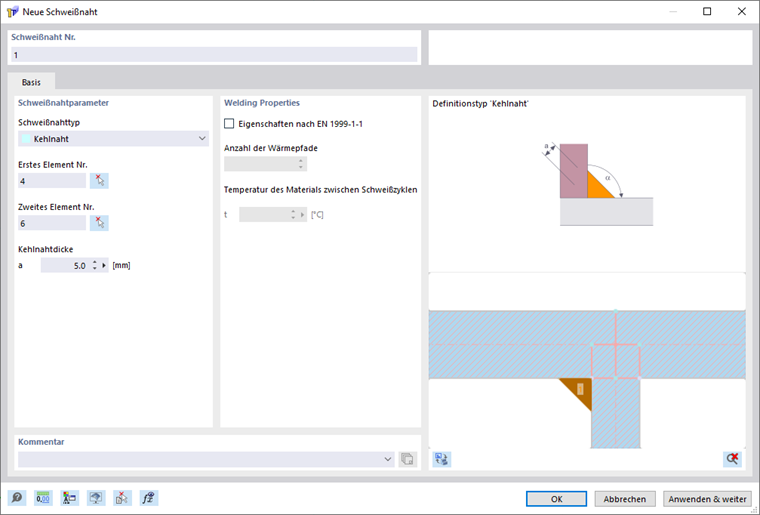

Soldadura de canto
Um cordão de soldadura de canto é um cordão de soldadura que une as bordas de dois elementos que estão sobrepostos. A soldadura corre ao longo do lado longitudinal exterior (borda) dos elementos.
Ao definir o primeiro e o segundo elementos especifica os elementos a serem unidos com o cordão de soldadura de canto. O ângulo entre estes dois elementos tem de ser entre 45° e 135°. Ambos os elementos têm de ter uma espessura positiva - não são permitidos elementos sem espessura (elementos nulos). Os elementos também devem estar em contacto entre si em pelo menos uma posição. O contacto também pode estar numa borda de elemento. Os elementos não têm de estar diretamente ligados entre si. A ligação é assim criada através de uma soldadura.
A espessura do cordão de soldadura representa a dimensão da raiz.
Soldadura com sobreposição
Um cordão de soldadura com sobreposição é uma ligação soldada na qual dois elementos estão ligados entre si por sobreposição, com a soldadura a percorrer a sobreposição.
Ao definir o primeiro e o segundo elementos, o utilizador especifica os elementos a serem ligados ao cordão de soldadura sobreposto. Ambos os elementos têm de ter uma espessura positiva - não são permitidos elementos sem espessura (elementos nulos). Além do mais, os elementos têm de ser paralelos entre si e tocar-se em pelo menos um ao outro. Os elementos não têm de estar diretamente ligados entre si. A ligação é assim criada através de uma soldadura.
Pode colocar o cordão de soldadura com sobreposição no início ou no fim do primeiro elemento. Para isso, selecione a posição de soldadura correspondente.
A espessura do cordão de soldadura representa a dimensão da raiz.
Propriedades segundo EN 1999-1-1
A caixa de selecção apenas está acessível se tiver clicado no botão Basis a norma EN 1999-1-1.
O cálculo da secção efetiva para considerar a redução da resistência na zona termicamente afetada (ZTA) devido às soldaduras longitudinais ainda está em curso.
Número de trajetórias do calor
Nesta secção de diálogo, pode definir o número de transferências de calor. Para cordões de soldadura, o número de formas para a dissipação de calor diferente de três afecta a expansão da ZTA. A regra correspondente pode ser encontrada na norma EN 1999-1-1, secção 6.1.6.3(5) e 6.1.6.3(8).
Temperatura do material entre ciclos de soldadura
Nesta secção, pode definir a temperatura intercamada. Quando são aplicadas soldaduras multicamadas, pode ocorrer o aumento da temperatura entre as camadas. Isto leva a um aumento da expansão da ZTA com temperaturas entre os passos acima dos 60 °C. Pode encontrar mais informação na EN 1999-1-1, cláusula 6.1.6.3(8).
