Casos de carga podem ser sobrepostos em uma combinação de carga ( CC ). Uma combinação de cargas resume as forças internas dos casos de carga contidos, tendo em consideração os fatores.
Se os números das barras e as posições das barras x nos casos de carga são idênticos, os valores dos casos de carga sobrepostos são criados de acordo com a regra de combinação.
Lista
A 'lista' gere todas as combinações de carga do modelo. A tabela # extbookmark manual | tabela-objeto-lista | Lista de tipos de objetos descreve os botões que podem ser utilizados para criar, copiar ou eliminar objetos de uma lista.
Nº e nome da combinação de carga
O número da nova combinação de carga está predefinido, mas pode ser alterado. A ordem é irrelevante para a numeração. Também não tem de ser contínuo; são permitidas lacunas na numeração.
O 'Nome da combinação de carga' é uma breve descrição. Baseia-se nos fatores de segurança e nos números dos casos de carga, refletindo as regras de combinação.
Para calcular
A caixa de seleção 'Para resolver' controla se a combinação de carga selecionada é analisada durante o cálculo.
Atribuição

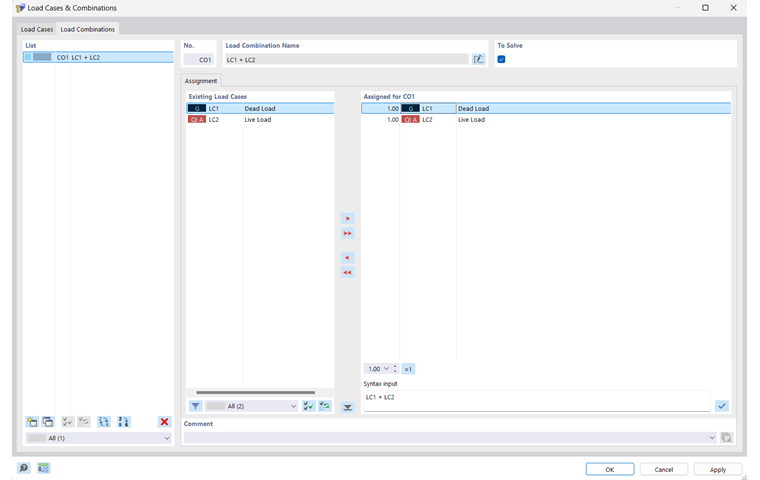

No separador Atribuição , pode verificar os casos de carga que estão incluídos na combinação de carga e de acordo com que critérios são combinados. A coluna 'Atribuído para CO' mostra os casos de carga com os fatores correspondentes para a combinação de carga selecionada na lista.

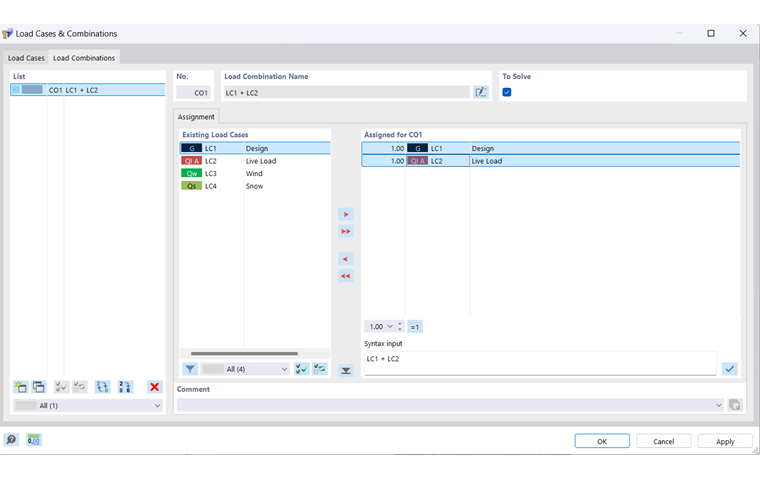

Definir a combinação de carga
Utilize o botão
no final da 'lista' para criar uma combinação de carga.
A coluna 'Casos de carga existentes' lista todos os casos de carga que você criou. Para transferir um caso de carga para a lista ' Atribuído para CO ', use as seguintes opções:
- Clique duas vezes no caso de carga.
- Selecione o caso de carga ou vários casos de carga mantendo pressionada a tecla [Ctrl]. Em seguida, clique no botão
.
Para alterar o fator de um caso de carga, ative a primeira coluna desta linha de casos de carga. Insira o fator correto ou selecione-o na lista.
Na secção de diálogo ' Entrada de sintaxe ', pode definir a combinação de carga diretamente introduzindo os casos de carga incluindo os coeficientes. Em seguida, atribua o critério de definição com o botão
.
