O comprimento de uma linha ou de um elemento pode ser ajustado através de uma caixa de diálogo. Assim, é possível não apenas alterar o comprimento de forma geral, mas também prolongar a linha ou o elemento até outro objeto.
Para isso, clique com o botão direito do rato na linha ou no elemento para abrir o menu de contexto do objeto. Aí, selecione a função Prolongar/ aparar linha ou Prolongar/ aparar elemento.
As funções de edição também estão acessíveis no menu Ferramentas através das opções Modificar linhas → Prolongar ou aparar linhas ou Modificar elementos → Prolongar ou aparar elementos.
Em alternativa, utilize o botão de lista
ou
na barra de ferramentas CAD.

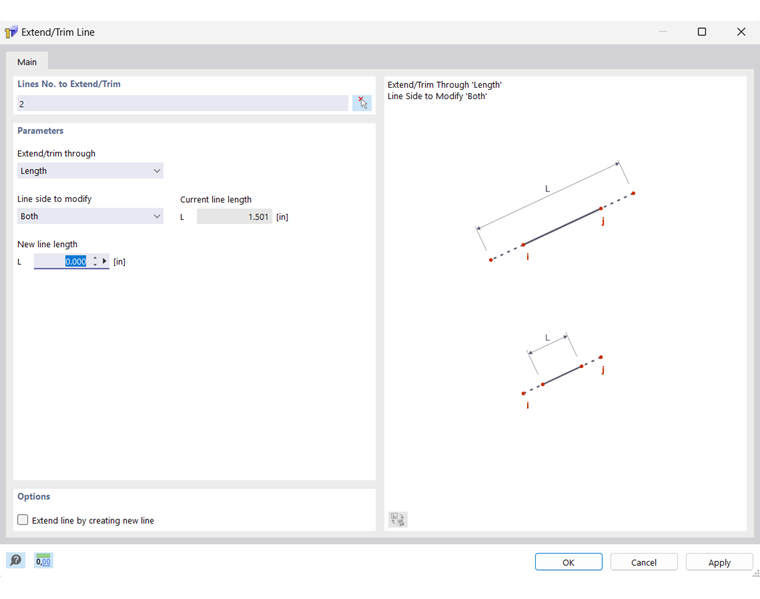

Na lista 'Prolongar/ aparar por' estão disponíveis as seguintes opções:
- Comprimento: Altera o comprimento total da linha ou do elemento para a dimensão definida pelo utilizador.
- Deslocamento: Prolonga/ encurta um ou ambos os lados da linha ou do elemento pelo valor de deslocamento Δ. Um valor negativo encurta esse(s) lado(s).
- Para o próximo elemento / próxima linha: Provoca um prolongamento até ao elemento ou à linha mais próxima, que forma um ponto de interseção com a reta do elemento ou da linha.
- Para o elemento selecionado: Prolonga a linha ou o elemento até outro elemento, cujo número deve ser indicado ou definido graficamente com o botão
. O pé da perpendicular no elemento é definido através da 'Distância'.
- Para a linha selecionada: Prolonga a linha ou o elemento até outra linha, cujo número deve ser indicado ou definido graficamente com o botão
. O pé da perpendicular na linha é definido através da 'Distância'.
- Para um ponto: Prolonga a linha ou o elemento até um ponto arbitrário, cujas coordenadas devem ser indicadas ou definidas graficamente com o botão
.
- Para o ponto selecionado: Prolonga a linha ou o elemento até um ponto, cujo número deve ser indicado ou definido graficamente com o botão
.
Na lista 'Lado da linha a modificar' ou 'Lado do elemento a modificar', defina em que direção a alteração do comprimento deve ser efetuada:
- Ambos: Provoca um ajuste em ambos os lados. Neste caso, o comprimento total L é referenciado ao centro da linha ou do elemento, ou a linha ou o elemento é prolongado em ambos os lados pelo deslocamento Δ – ou até às duas linhas ou elementos seguintes –.
- Início: O comprimento da linha ou do elemento é ajustado apenas no lado do ponto inicial.
- Fim: O comprimento da linha ou do elemento é ajustado apenas no lado do ponto final.
Além disso, as linhas podem ser prolongadas com a função Prolongar graficamente. A função está disponível na barra de ferramentas CAD através do botão
. Ao clicar no lado esquerdo da linha a prolongar, esta é prolongada para a esquerda; caso contrário, para a direita – em cada caso, até ao ponto de interseção com a próxima linha. Se a tecla ALT for mantida premida durante este procedimento, a linha existente não é prolongada; em vez disso, é criada uma nova linha até ao ponto de interseção.
Além disso, as linhas podem ser encurtadas com a função Aparar graficamente. A função está disponível na barra de ferramentas CAD através do botão
. Ao clicar no lado esquerdo da linha a encurtar, esta é encurtada à esquerda; caso contrário, à direita – em cada caso, até ao ponto de interseção com a próxima linha.
