Geral

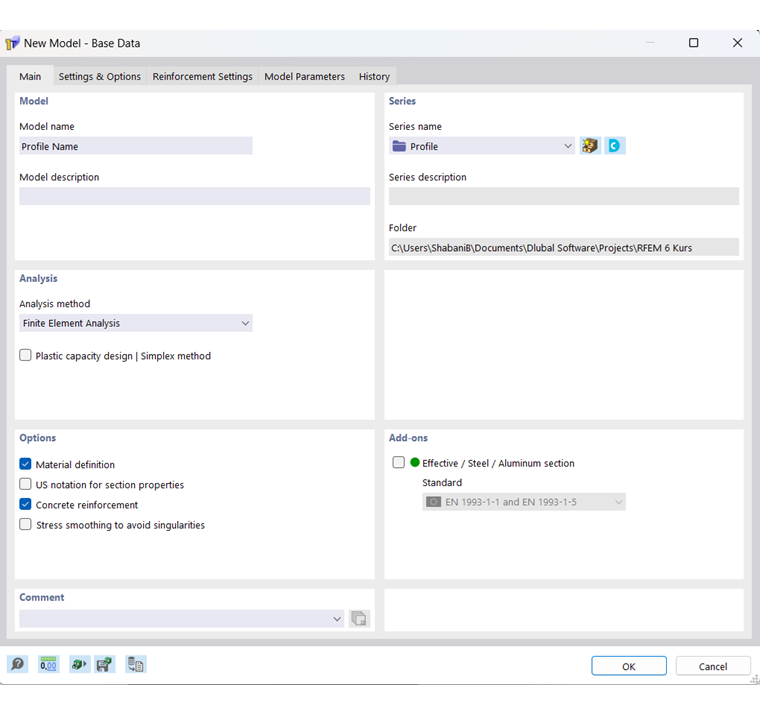

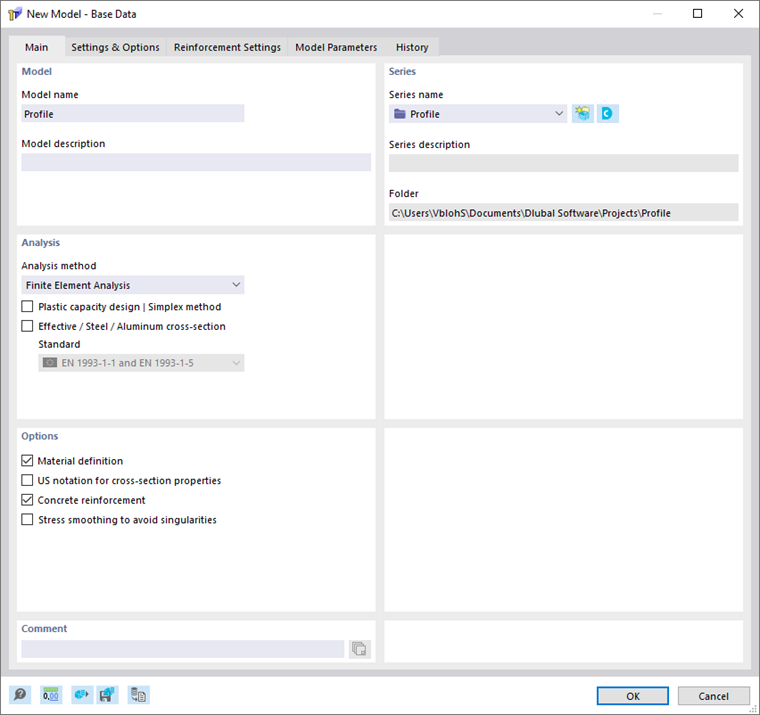

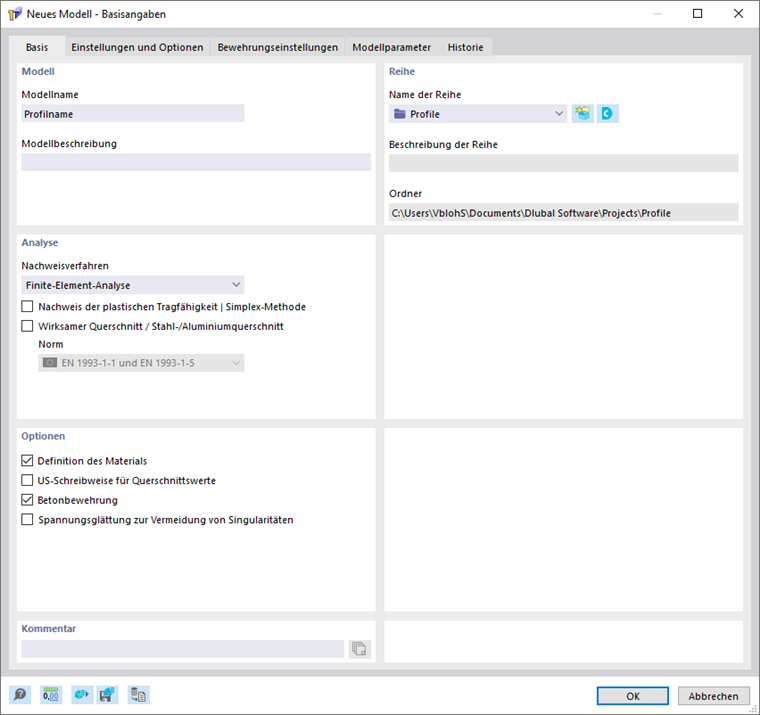

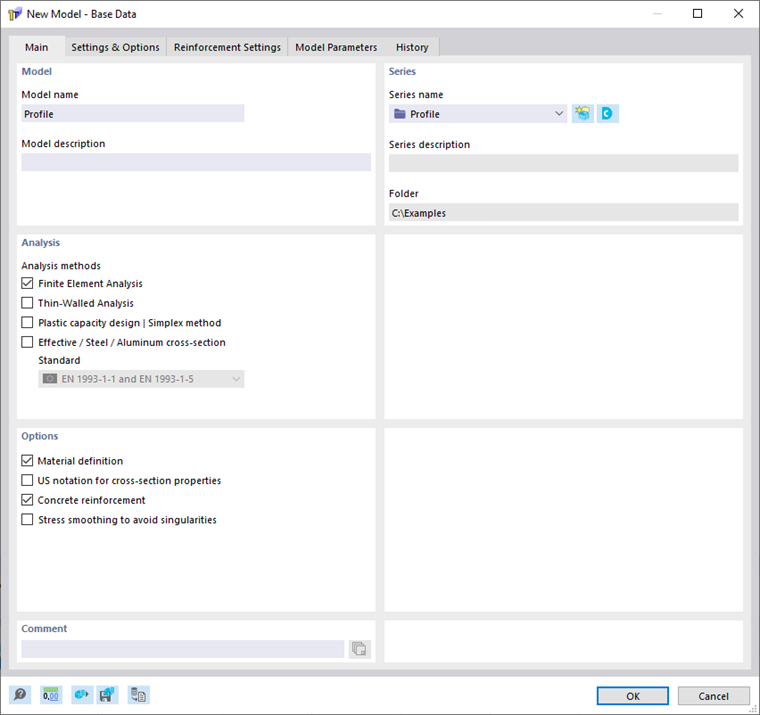

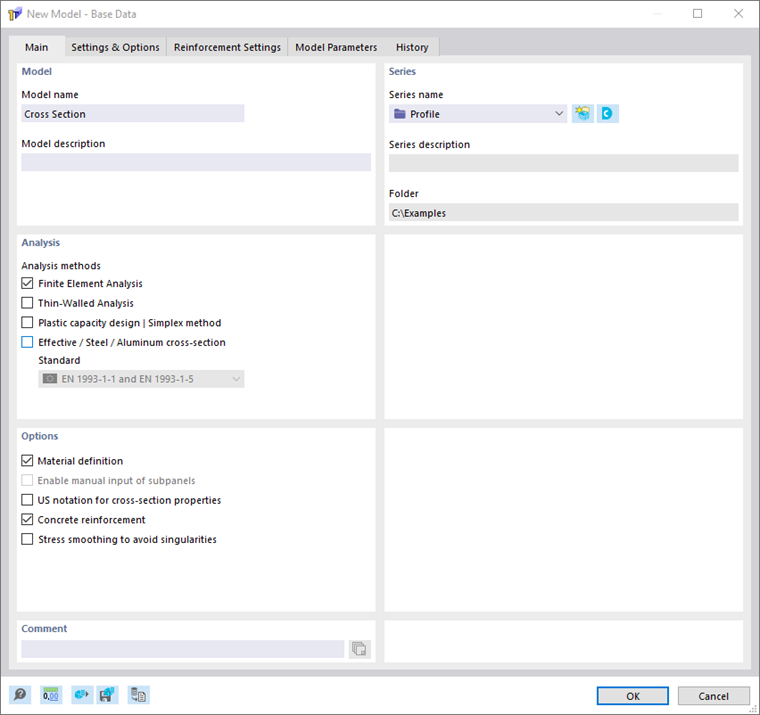

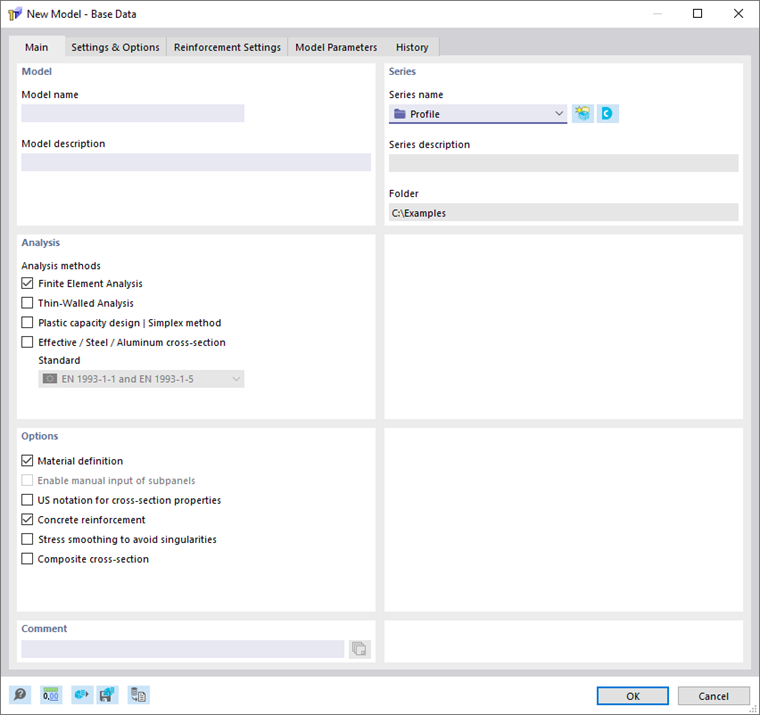

O separador Base gere os parâmetros elementares do modelo.

Modelo

O 'Nome do modelo' tem de ser especificado, pois é também o nome do ficheiro do modelo. A 'Descrição de modelo', por outro lado, é opcional. Pode utilizá-la para descrever resumidamente o modelo. A descrição aparece no relatório de impressão, mas, tal como a descrição da série, não tem qualquer outra função.

Série

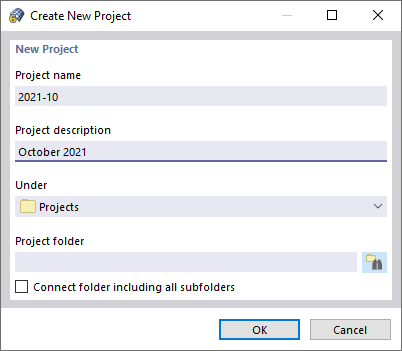

Na lista 'Nome da série', selecione a pasta do projeto na qual o modelo deve ser criado. Com o botão Novo projeto pode criar um novo projeto. É apresentada a caixa de diálogo 'Criar novo projeto' para introduzir os dados correspondentes.

O botão Dlubal Center abre o Dlubal Center. Aí pode definir outro projeto como atual (ver capítulo Modelos ).

Para informação, são apresentadas a 'Descrição da série' e a 'Pasta' do projeto selecionado.

Análise

Ative as caixas de seleção dos métodos de verificação que devem ser utilizados para o cálculo. Estão disponíveis os seguintes métodos:

  • Análise de estruturas de parede fina
  • Análise de elementos finitos

Pode ser selecionado um ou ambos os métodos de verificação em simultâneo.

Ative a caixa de seleção 'Verificação da resistência plástica | Método Simplex' para analisar a resistência plástica da secção transversal considerando a interação dos esforços internos.

Informação

Na verificação da resistência plástica, para além da variação das tensões axiais, ocorre a variação simultânea das tensões de corte ao longo da área da secção transversal. A redistribuição plástica das tensões de corte só é possível se também estiverem definidos elementos. Se não estiverem definidos elementos, assume-se de forma simplificada para os esforços internos de tensão de corte que estes são determinados a partir dos esforços internos introduzidos Vu, Vv, Mxp e Mxs de acordo com um cálculo elástico, antes de se iniciar o cálculo plástico com o algoritmo simplex revisto.


Ative a caixa de seleção 'Secção efetiva / Secção transversal de aço/alumínio' para determinar a secção efetiva de acordo com as normas correspondentes. Pode ser selecionada uma das seguintes normas:

  • EN 1993-1-1 e EN 1993-1-5
  • EN 1993-1-3 (Enformados a frio)
  • EN 1999-1-1 (Alumínio)

No separador Parâmetros e opções pode definir outras configurações detalhadas.

Opções

Nesta secção, define as configurações básicas para o cálculo.

Definição do material

Com esta caixa de seleção pode controlar se é necessária a introdução de um material para a secção transversal. Para o cálculo da secção efetiva ou para a definição da armadura de betão, esta caixa de seleção tem de estar ativada.

Entrada manual de subpainéis

Para a determinação da secção efetiva de acordo com a EN 1993-1-1 em conjunto com a EN 1993-1-5, EN 1993-1-3 ou EN 1999-1-1, os subpainéis da secção transversal têm de ser definidos. Estes são normalmente derivados automaticamente da geometria da secção transversal. Ao ativar a opção 'Ativar entrada manual de subpainéis', os subpainéis podem ser ajustados de forma personalizada. A edição é efetuada na tabela 'Subpainéis' dos 'Objetos especiais' ou através das caixas de diálogo 'Editar subpainel' e 'Novo subpainel'.

Notação US para propriedades de secções

Ative a caixa de seleção para apresentar os símbolos das propriedades de secções de acordo com a convenção dos EUA.

Armadura de betão

Com esta caixa de seleção pode controlar se é possível definir uma armadura de betão.

Informação

Um dimensionamento de betão armado só é possível no módulo Dimensionamento de betão.

Secção transversal mista

Ative esta caixa de seleção para definir uma secção transversal mista na qual a ligação das partes individuais pode ser definida através de Conectores.

Suavização de tensões para evitar singularidades

Ative a caixa de seleção para suavizar picos de tensão.

Comentário

Aqui pode introduzir um texto para adicionar uma observação ao modelo. Este comentário também aparece no relatório de impressão.
