As visibilidades fornecem opções para exibir recortes ou componentes específicos do modelo.
Definir uma visibilidade graficamente através do menu ou dos botões
Para criar uma secção do modelo, selecione primeiro os objetos relevantes. Para isso, pode utilizar várias funções que estão descritas no capítulo Opções de seleção .

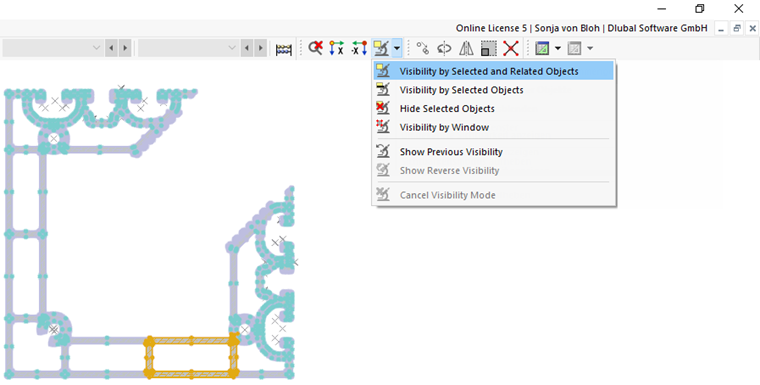

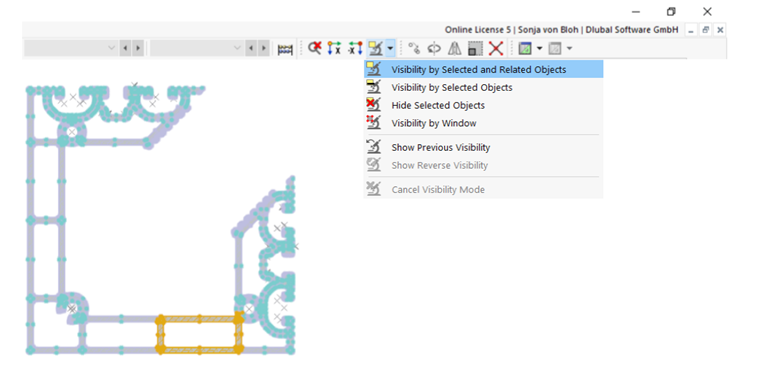

Em seguida, o botão de lista 'Seleção' fornece várias opções para usar a seleção atual para uma visibilidade.
Eles têm o seguinte significado:
- Visibilidade por objetos selecionados e relacionados: Os objetos selecionados são exibidos incluindo os seus objetos de definição. Por exemplo, se selecionou uma linha, os seus pontos também são incluídos no corte.
- Visibilidade por objetos selecionados: Apenas os objetos selecionados são exibidos. O corte mostra a linha selecionada sem pontos.
- Ocultar objetos selecionados: Os objetos selecionados são retirados da visualização.
- Mostrar visibilidade inversa: Ao utilizar tal visibilidade, a visualização atual é invertida. Os objetos ocultados aparecem como uma nova visibilidade.
- Cancelar modo de visibilidade: O modo de visibilidade é fechado e todos os objetos são exibidos novamente.

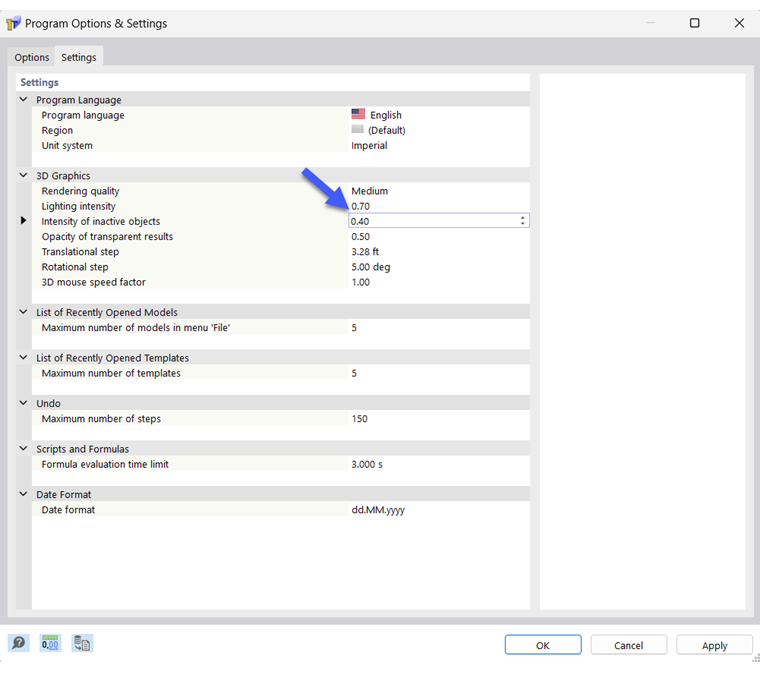

Transparência para os objectos ocultos
Em uma visibilidade, os objetos ocultos são exibidos com menor intensidade. Você pode ajustar o grau de transparência na guia 'Configurações' da caixa de diálogo ' Opções e configurações do programa '.
