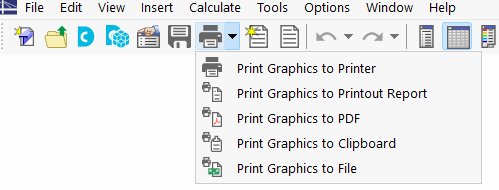

Pode utilizar qualquer gráfico apresentado na janela de trabalho para a sua documentação. Desta forma, pode enviar gráficos para a impressora, integrá-los no relatório de impressão ou imprimi-los como PDF. Seleccione a opção adequada no botão de lista
.

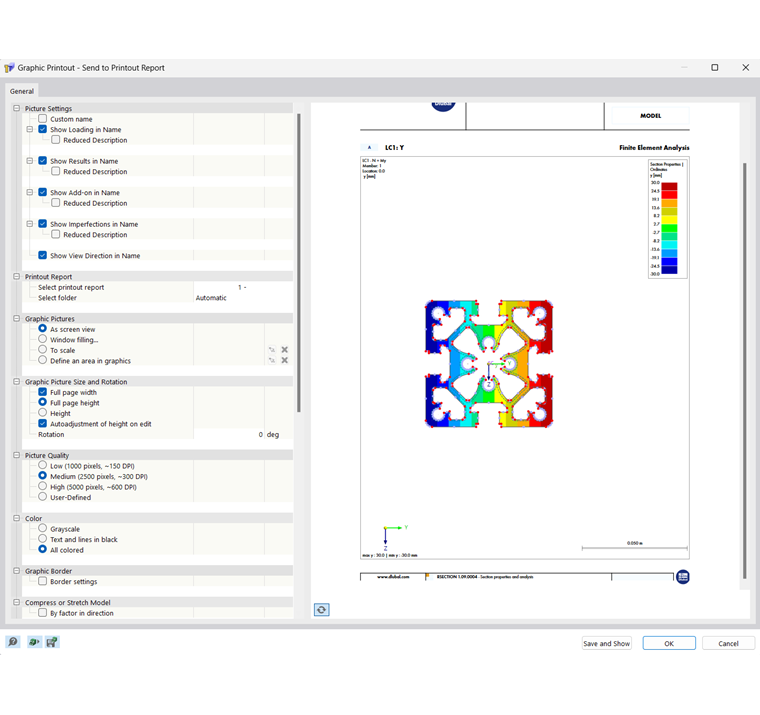

Aparece a caixa de diálogo 'Impressão gráfica'. Especifique as configurações de impressão para a imagem a fim de transferi-la adequadamente para a impressora ou para o relatório de impressão.
Configuração de imagem
Se pretende alterar o título predefinido do gráfico, seleccione a caixa de selecção 'Nome personalizado'. Depois, pode introduzir a sua própria descrição.
Relatório de impressão

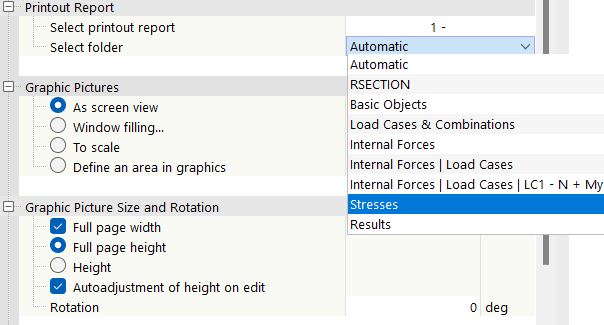

Esta categoria está disponível ao enviar o gráfico para o relatório de impressão. Na lista 'Selecionar relatório de impressão', selecione o relatório de impressão no qual o gráfico deve ser armazenado.
O RSECTION imprime o gráfico 'Automaticamente' no capítulo associado. Se pretende atribuir o gráfico a uma determinada categoria, seleccione o capítulo na lista 'Selecionar pasta'.
Janela para imprimir
Nesta categoria, pode especificar se pretende imprimir a 'apenas a atual (janela)' ou várias imagens. As opções para a impressão de diversos gráficos são descritas no capítulo 003169 Impressão múltipla .
Imágens gráficas
Esta categoria controla o formato no qual o gráfico é posicionado na folha. Também é possível definir apenas uma parte da vista. Após cada alteração, pode verificar os dados na pré-visualização.
- Como vista de ecrã: É utilizada a mesma escala de visualização que no monitor. Tire partido desta opção para imprimir áreas ampliadas ou com vistas especiais.
- Preenchimento de janela: A vista geral é dimensionada para o tamanho da página. O ângulo de visão definido atualmente é utilizado para apresentar o modelo completo no Tamanho de imagem gráfico especificado. Desta forma, as áreas de bordas em torno do gráfico são minimizadas ou as secções são alongadas para apresentar o modelo completo.
- Para escalar: O gráfico é impresso pela escala que define na caixa de texto. Novamente, é utilizado o ângulo de visualização atualmente definido. Utilize o botão
para definir uma área da vista para a impressão em escala vertical (ver descrição abaixo). - Definir uma área no gráfico: É impressa uma área da vista definida pelo utilizador, que pode ser definida graficamente através da janela. Clique no botão

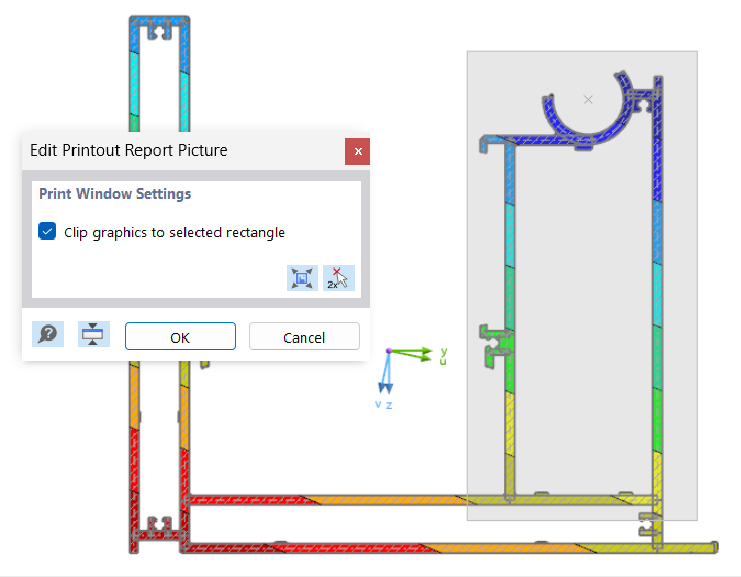

ao lado do campo de seleção. Aparecerá a janela de trabalho com a caixa de diálogo 'Editar imagem do relatório de impressão'.
Ajuste a área a ser impressa movendo as bordas da janela. Em alternativa, utilize o botão
para definir a janela através do clique em dois pontos quaisquer. Pode mover a janela mantendo premido o botão do rato.
O botão
define a vista atual como área a ser impressa.
Se desmarcar a caixa de seleção 'Recortar gráfico no retângulo selecionado', a imagem a ser impressa também incluirá as áreas da vista que estão fora da janela do retângulo, dependendo da configuração da página.
tamanho e rotação da imagem gráfica
As configurações na secção d ediálogo definem o tamanho do gráfico na folha. Se a caixa de seleção 'Largura total da página' estiver seleccionada, a coluna da margem esquerda também é utilizada para a imagem impressa.
Se não pretende utilizar a 'altura da página completa' para o gráfico, seleccione a opção 'Altura'. Depois, pode definir a relação de altura da área gráfica em relação à altura da página.
Qualidade da imagem
Esta categoria ajuda a ajustar a resolução para impressão. A qualidade média está predefinida para um máximo de 2500 x 2500 pixels. Utilizando uma alta qualidade de 5000 x 5000 pixels e uma profundidade de cor de 32 bits, é gerada uma grande quantidade de dados, o que pode causar problemas para alguns drivers de impressora. Por isso, utilize a alta resolução com cuidado.
Para definir manualmente a qualidade de imagem, active a opção 'Definido pelo utilizador'.
Cor
Ao enviar resultados para uma impressora monocromática, pode imprimir o 'Texto e linhas a preto' em vez de 'Escala de cinzentos' para melhorar a legibilidade. As isobandas e os símbolos de apoio não são afetados. Aparecem a cores na impressão.
Bordas do gráfico

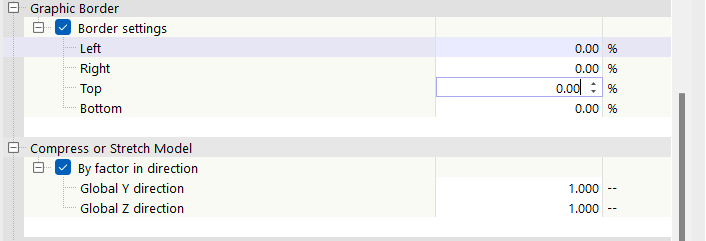

Se pretende ajustar as margens à volta da imagem, seleccione a caixa de selecção 'Configuração da borda'. Depois, é possível definir as distâncias individuais.
Comprimir ou esticar modelo
Se pretende mostrar o modelo de forma distorcida, assinale a caixa de seleção 'Por fator na direção'. Depois, pode comprimir ou alongar o gráfico através de fatores diferentes de 1 para cada direção global (ver imagem acima). No entanto, personalizar configurações nesta secção de diálogo pode ser necessário apenas em casos excepcionais.
Tamanho do texto
O tamanho do tipo de letra depende da unidade de impressão. Se estes textos estiverem pouco legíveis na impressão gráfica ou aparecerem sobredimensionados, pode alterar o fator de escala nesta secção do diretório. Geralmente, é necessário para plotagens de grandes formatos.
Tamanho do símbolo
O tamanho dos símbolos para pontos, pontos de tensão, sistemas de eixos etc. também depende da unidade de impressão. Se esses símbolos aparecerem muito pequenos ou muito grandes na impressão gráfica, pode ajustar o fator de escala nesta secção do diretório. A definição é útil para a plotagem.
Moldura e bloco de título
O gráfico pode ser impresso no relatório sem moldura ('Nenhum') ou pode ser 'Emoldurado'.

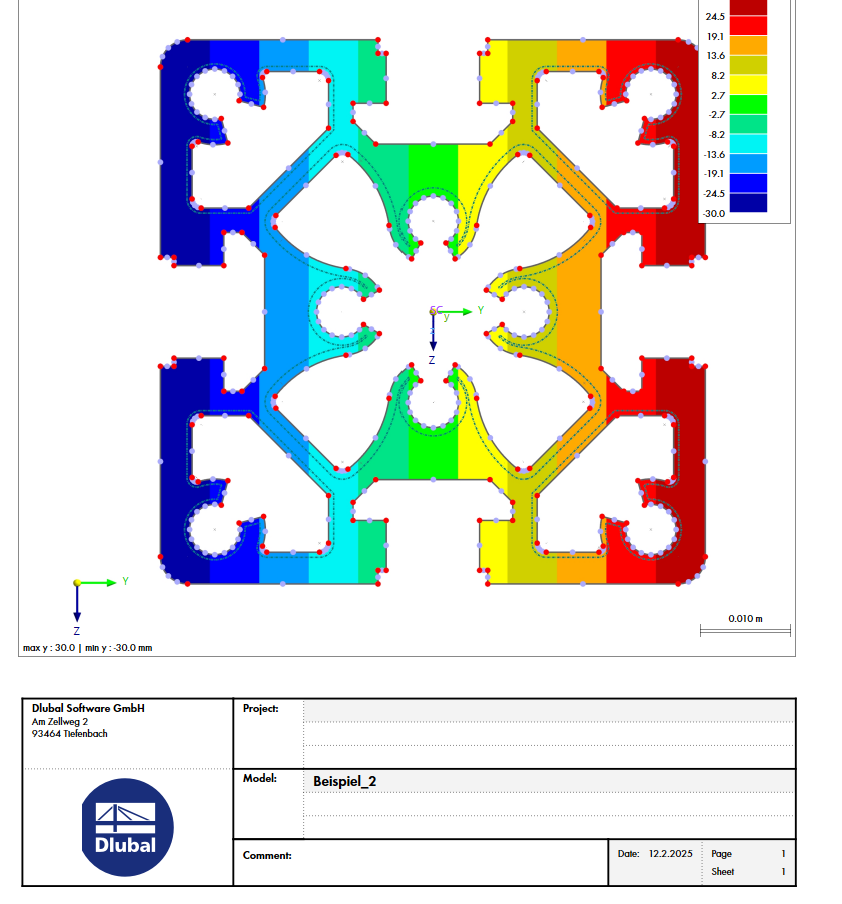

Se pretende adicionar um bloco de legenda ao gráfico, seleccione a correspondente caixa de selecção. O RSECTION cria uma legenda padrão com a informação do projeto e do modelo.

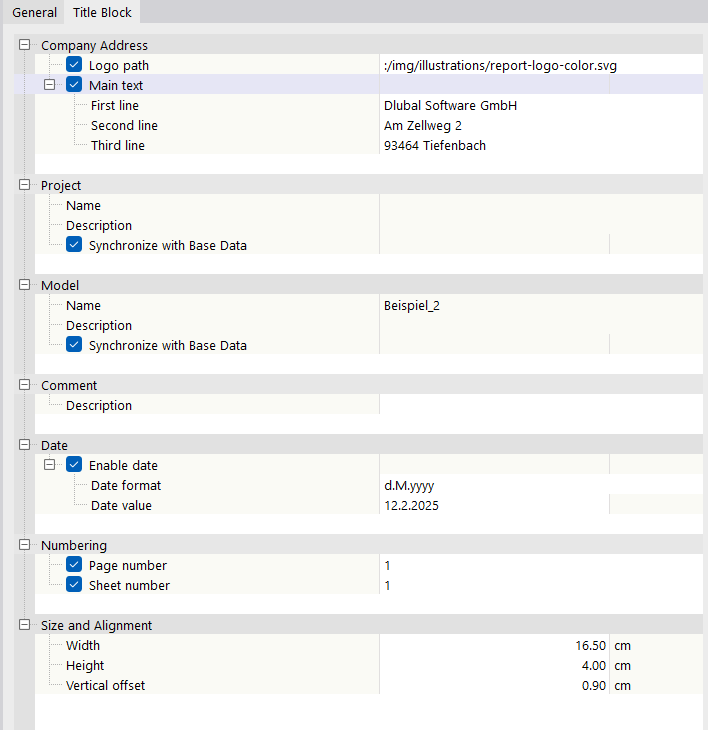

No separador Bloco de legenda, pode ajustar o conteúdo e o layout do bloco de legenda.
Se pretende alterar as descrições predefinidas do projeto e do modelo, desmarque as caixas de seleção 'Sincronizar com dados gerais'. De seguida, os campos ficam acessíveis para entradas definidas pelo utilizador.
Na categoria 'Tamanho e alinhamento', pode ajustar a largura e a altura do bloco de legenda. O valor para 'Desvio vertical' descreve a distância entre o gráfico e a legenda.

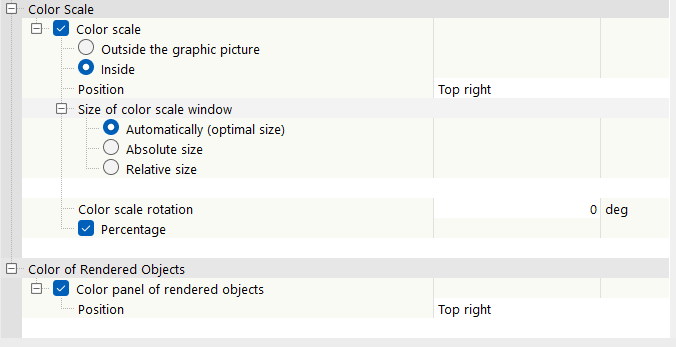

Escala de cores
Esta categoria está disponível quando os resultados são exibidos em várias cores. Define se e como a legenda do painel de controlo é apresentada na impressão gráfica.
Se a escala de cores for 'Fora da imagem gráfica', é destacada uma faixa da janela gráfica e utilizada como legenda. Pode ajustar a largura da faixa através da entrada 'Tamanho da janela da escala de cores'.
Se a escala de cores for 'Interior', sobrepõe uma parte da imagem. Pode ajustar a 'Posição' da legenda com as entradas da lista, definindo um canto diferente.
O 'tamanho da janela da escala de cores' é selecionado automaticamente para facilitar a leitura da legenda. No entanto, também é possível especificar o tamanho em dimensões absolutas ou relativo ao tamanho da imagem.
Se necessário, pode definir uma 'Rotação da escala de cores'. Utilize as entradas na lista.
Se não necessitar das percentagens na legenda, desmarque a caixa de seleção 'Percentagem'.
Cor de objetos representados

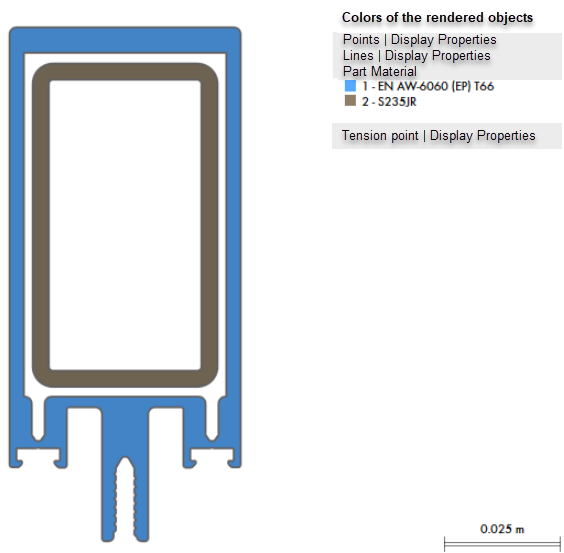

A caixa de seleção 'Painel de cores dos objetos renderizados' controla se a legenda aparece na impressão para gráficos com especificações de cores definidas para as propriedades do objeto.
