Rodar

Selecione os objetos do modelo que deseja rodar. Em seguida, clique no botão (ver a imagem ModelingTools ). Na caixa de diálogo ' Rodar ', especifique se os objetos devem ser copiados ao rodar e defina os parâmetros.

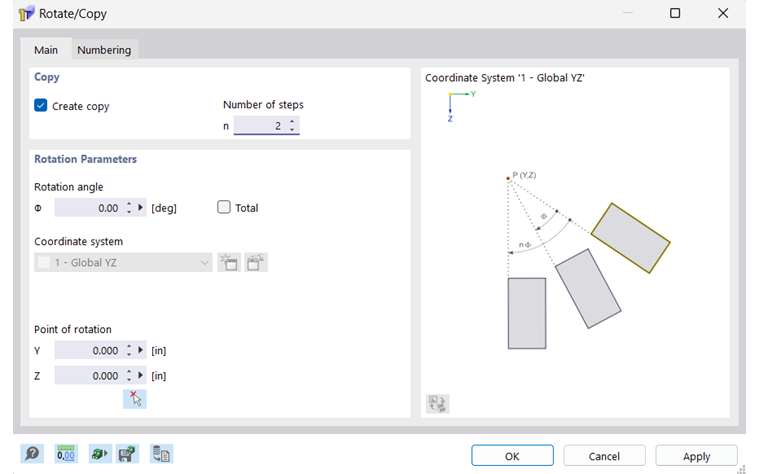

02 Caixa de diálogo ' Rodar/Copiar '

Base

O separador Principal gere os parâmetros básicos para a rotação de objetos.

Cópia

Se não houver nenhuma marca de seleção definida na caixa de seleção ' Criar cópia ', os objetos selecionados serão rodados. Se pretende criar uma ou mais cópias, assinale a caixa de seleção. Em seguida, insira o 'Número de etapas' que descreve a quantidade de cópias.

Parâmetros de rotação

Insira o 'ângulo de rotação' Φ. O ângulo refere-se ao sistema de coordenadas que é orientado no sentido horario. Ao criar várias cópias, a caixa de seleção 'Total' controla se o ângulo é aplicado entre as cópias individuais ou entre o original e a última cópia.

Pode definir o 'ponto de rotação' utilizando as coordenadas ou graficamente com o botão .

Numeração e opções

O separador Numeração apenas é apresentado ao copiar. Aqui, pode influenciar a numeração dos novos objetos.

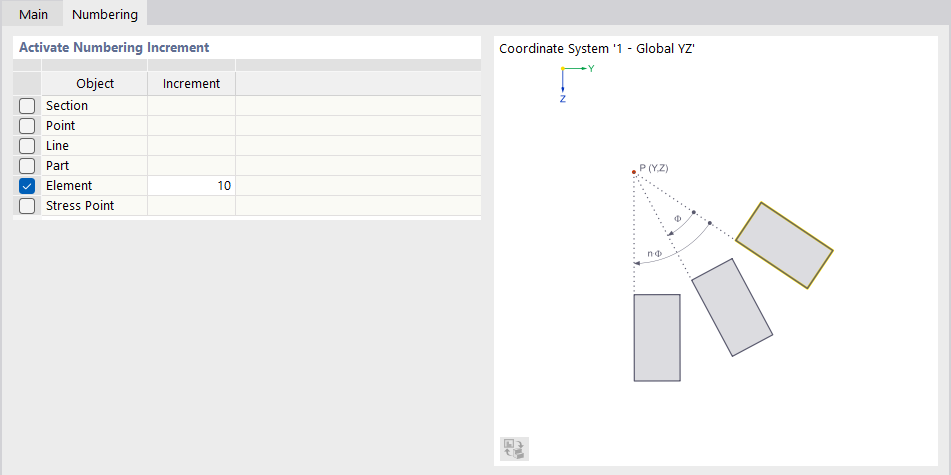

04 Ajustar numeração

As funções deste separador estão descritas no capítulo MoverandCopiar .
