Subpainéis são necessários para a classificação e o cálculo da secção efetiva de secções de paredes finas de aço e alumínio.

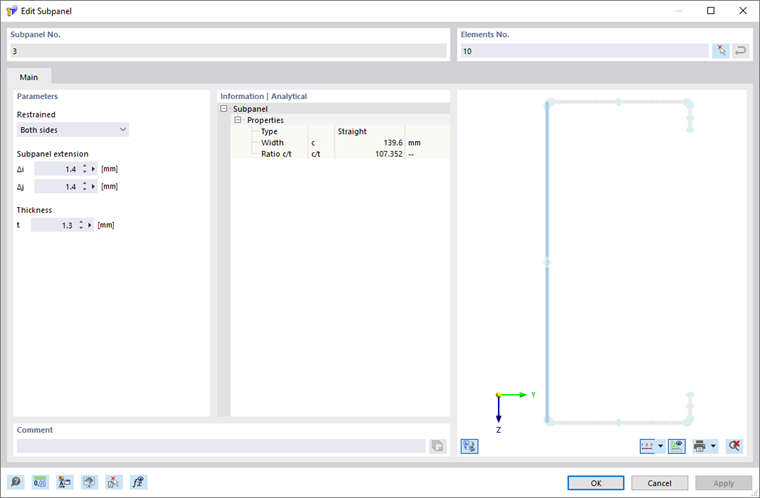

Por padrão, os subpainéis e as suas propriedades são derivados automaticamente da geometria da secção transversal. Se a opção 'Ativar introdução manual de subpainéis' estiver ativada, podem ser criados novos subpainéis, alterados subpainéis existentes e ajustadas as suas propriedades. Se a opção for desativada, os subpainéis são determinados novamente de forma automática de acordo com as especificações normativas.
O número de um subpainel é atribuído automaticamente, mas pode ser alterado. A sequência da numeração é arbitrária; não é necessária uma numeração consecutiva.
Elementos n.º
Em Elementos n.º são listados os elementos atribuídos ao subpainel.
Na determinação automática, elementos contíguos são agrupados num subpainel, desde que não existam apoios intermédios. Se um elemento adjacente é considerado como apoio, depende da definição 'Tolerância para subpainéis retos' .
Na definição manual, os elementos correspondentes podem ser introduzidos diretamente ou selecionados graficamente na área de trabalho através do botão
. Vários elementos podem ser atribuídos a um subpainel, desde que sejam contíguos.
Apoio
Para cada subpainel é feita uma distinção entre limites apoiados e livres.
As condições de apoio são determinadas a partir da geometria dos elementos adjacentes. Se um elemento adjacente é considerado como apoio, depende da definição 'Tolerância para subpainéis retos' .
Extensão do subpainel
Para o início e o fim de um subpainel, pode ser considerada uma distância ao limite da peça. Este valor influencia a largura do subpainel.
Valores positivos aumentam a largura do subpainel, valores negativos reduzem-na.
Espessura
Na determinação automática, a menor espessura dos elementos atribuídos é definida como a espessura de um subpainel.
Informações | Analítico
Esta área contém as propriedades mais importantes do subpainel, por exemplo, tipo, largura e relação c/t.
