As peças podem ser divididas com todas as linhas de interseção existentes ou apenas com linhas de interseção selecionadas.

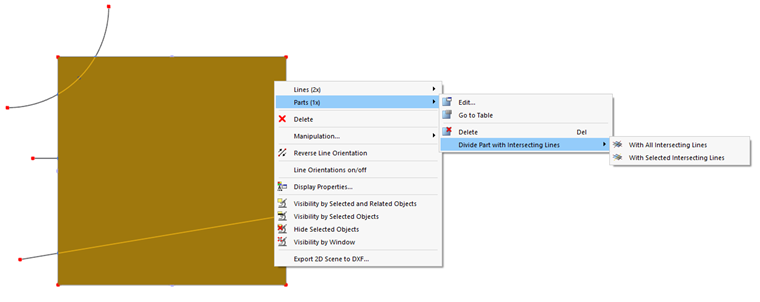

Para dividir uma peça com todas as linhas de interseção, selecione a peça e escolha o comando Com todas as linhas de interseção no menu de contexto. Alternativamente, é possível aceder à função através do menu Extras → Modificar peças ou utilizar o botão
na barra de ferramentas CAD.
A função também pode ser iniciada inicialmente sem selecionar uma peça — seja através do menu Extras → Modificar peças → Com todas as linhas de interseção ou através do botão
. Em seguida, é apresentada uma caixa de diálogo na qual pode selecionar as peças a dividir.
Se a divisão deva ser efetuada apenas com determinadas linhas de interseção, selecione primeiro a peça e as respetivas linhas de interseção e, em seguida, escolha no menu de contexto o comando Com linhas de interseção selecionadas.
O RSECTION cria aberturas na peça e define as áreas resultantes como novas peças. O material é transferido da peça original e pode depois ser ajustado.

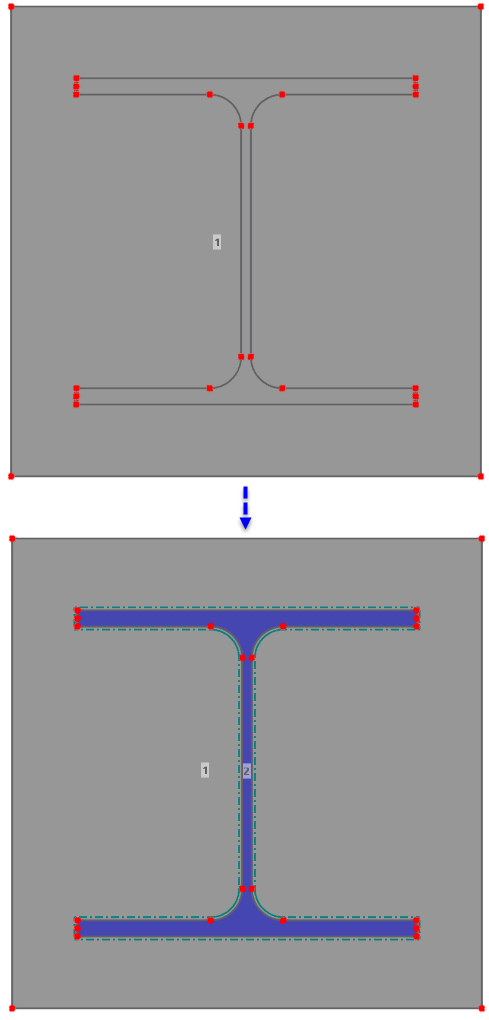

A figura seguinte mostra um perfil com uma área integrada, que surge como uma nova peça através da divisão.
