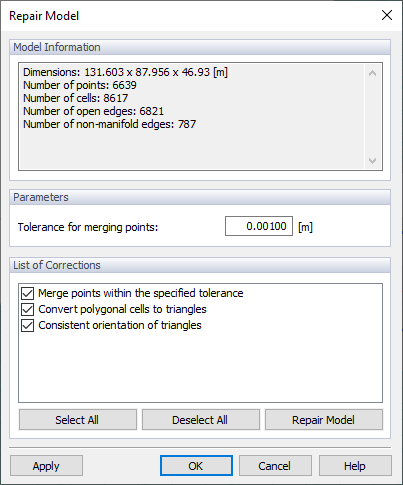

RWIND 3 es capaz de corregir pequeñas discrepancias dentro del modelo, como los nudos ubicados muy cerca de otros nudos. Para aplicar esta función, vaya a Edición → Modelos → Modelo de reparación. Estas correcciones solo pueden ser necesarias cuando se utilizan modelos no simplificados. Los modelos simplificados no necesitan repararse de esta manera.
Información del modelo
En esta sección del cuadro de diálogo, puede revisar el número de puntos, celdas, bordes abiertos y bordes no múltiples. Si hace clic en el botón
, estos números cambiarán, dependiendo de la geometría del modelo importado: El modelo mejorado tendrá menos puntos y aristas abiertas.
Parámetros
La opción "Tolerancia para unir puntos" controla la separación límite para puntos cercanos. Si la tolerancia está por debajo de este valor, los puntos se fusionarán en un solo punto.
Lista de correcciones
Hay tres opciones en esta sección del cuadro de diálogo para controlar qué elementos se deben mejorar: Puntos, malla y ambos. Recomendamos seleccionar cada uno de ellos.
Como se mencionó anteriormente, el
La función intenta mejorar la disposición del modelo. Sin embargo, las modificaciones aún no se aplicarán al modelo. Puede probar diferentes límites y revisar los resultados que se muestran en la sección "Información del modelo". Cuando esté seguro de que desea adoptar los cambios, haga clic en
o
.
