Siatka objętości skończonych (FVM) zależy od kilku parametrów i składa się z kilku regionów.

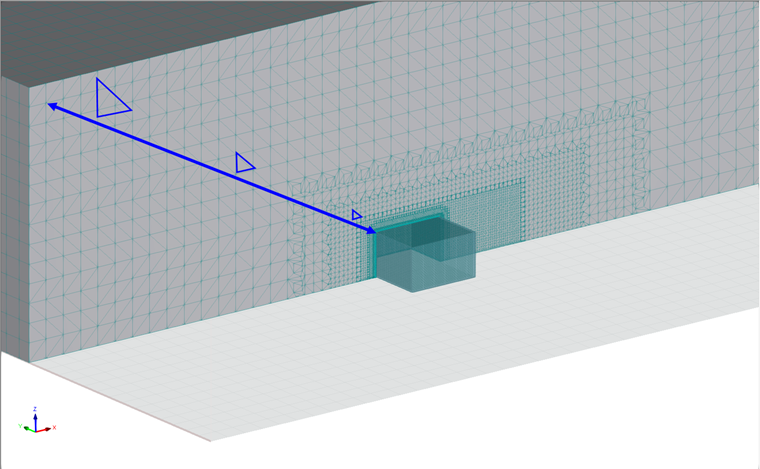

Region FVM najbliższy modelowi jest dostosowany do wielkości siatki powierzchni modelu. Pośredni region wokół modelu jest tworzony przez tzw. standardowe uszlachetnienia siatki. Region najdalszy od modelu ma najbardziej zgrubną siatkę. Rozmiar komórek FVM zmienia się od najdrobniejszych komórek, przylegających do powierzchni modelu, do najbardziej zgrubnych komórek, na granicy tunelu daleko od modelu.
Wielkość komórek FVM w pobliżu ściany modelu zależy od parametru poziomu szczegółowości (zobacz Rozdział Ogólne) i może również zależeć od zdefiniowanych warstw granicznych modelu (zobacz Rozdział Ogólne).
Przejściowa strefa FVM jest tworzona przez Standardowe Uszlachetnienia Siatki, bloki objętościowe, które adaptacyjnie uszlachetniają siatkę. Są one generowane automatycznie przez algorytm uwzględniający rozmiar najdrobniejszych komórek w FVM (najbliżej powierzchni modelu) oraz najbardziej zgrubnych komórek najbardziej oddalonych od modelu na granicy tunelu. Te bloki 3D tworzą płynne przejście pomiędzy najmniejszymi a najbardziej zgrubnymi komórkami w FVM. Najbardziej odległy i najbardziej zgrubny obszar FVM jest kontrolowany przez parametr Gęstości Siatki w ustawieniach parametrów symulacji.

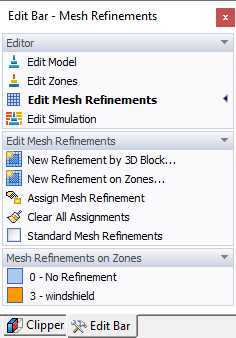

W RWIND 3, "Uszlachetnienia Siatki" są edytowalne w sekcji "Editor", gdzie można tworzyć, edytować i przypisywać uszlachetnienia siatki. Możliwe jest tworzenie/edycja lokalnych uszlachetnień siatki objętościowej wokół modelu, a także przypisywanie uszlachetnień siatki do stref. Opcje są dostępne w "Pasek edycji - Uszlachetnienia Siatki".

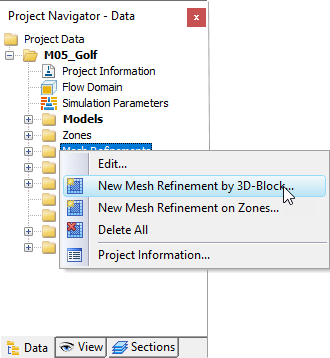

Możliwość another to stworzenie uszlachetnienia siatki za pomocą menu "Wstaw" lub menu skrótów "Uszlachetnienia Siatki" w Nawigatorze danych.
Uszlachetnienie przez Bloki 3D
Pierwsza opcja "Nowe Uszlachetnienie przez blok 3D..." otwiera poniżej okno dialogowe "Uszlachetnienie Siatki" i pozwala na przypisanie uszlachetnienia siatki do określonych obszarów modelu.

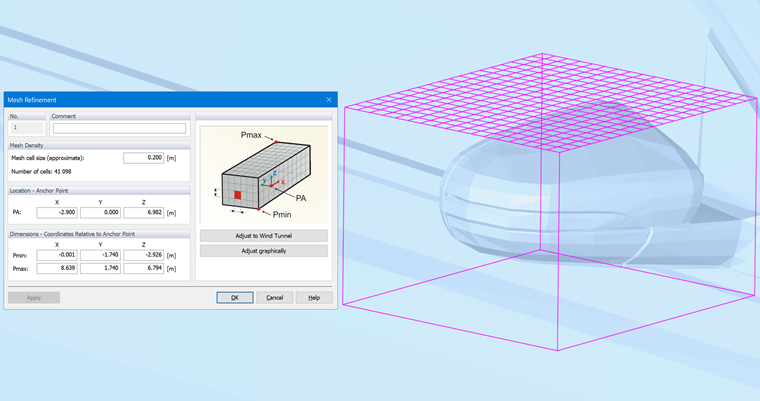

W razie potrzeby wpisz "Komentarz", który ułatwi identyfikację uszlachetnienia. W sekcji "Gęstość Siatki" można zdefiniować docelową długość komórek siatki, aby uszlachetnienie było adekwatne do krytycznego regionu. Następnie, określ pozycję i rozmiar obszaru uszlachetnienia w kształcie pudełka w sekcji "Lokalizacja i Wymiary". Można również użyć opcji
do zdefiniowania uszlachetnienia w oknie roboczym. Funkcje manipulatora graficznego odpowiadają tym używanym do regulacji tunelu wiatrowego (zobacz Rozdział Tunel Wiatrowy).
"Punkt odniesienia" jest punktem referencyjnym zdefiniowanym w lokalnym układzie współrzędnych i jest powiązany z układem współrzędnych modelu. Zapewnia, że uszlachetnienie siatki jest powiązane z modelem. Na przykład, jeśli model zostanie obrócony, uszlachetnienie siatki również zostanie obrócone.

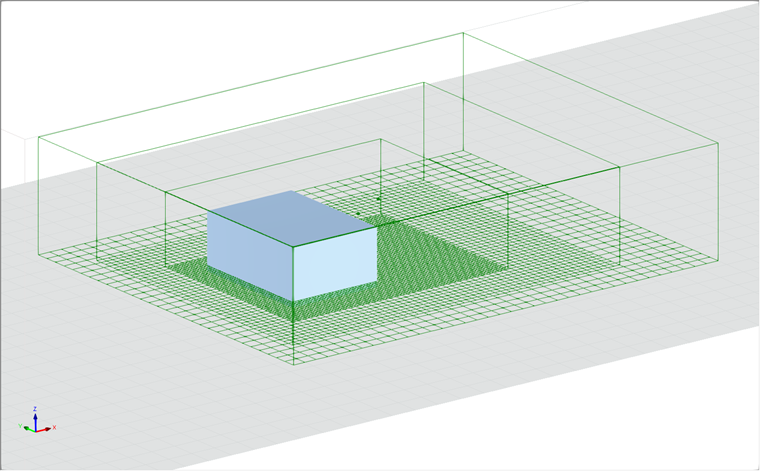

Ostatnia opcja pozwala wyłączyć standardowe uszlachetnienia siatki, jak widać na poniższym obrazie; ustawienia są w "Edycja - Pasek" i "Parametry Symulacji". Pozwala to na wygenerowanie standardowego uszlachetnienia siatki, które można zmodyfikować i umieścić.
Uszlachetnienia Siatki na Strefach

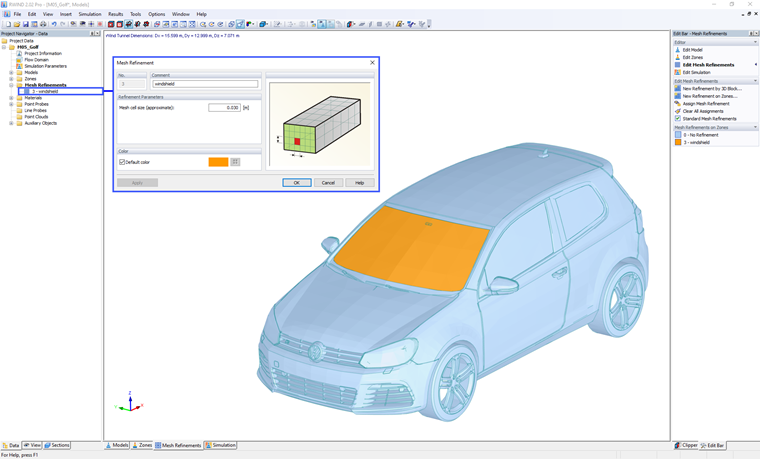

Druga opcja "Nowe Uszlachetnienie na Strefach..." pozwala przypisać Uszlachetnienia Siatki do zdefiniowanych stref. Rozdział Strefy opisuje, jak definiować i pracować ze strefami. W oknie dialogowym można zdefiniować przybliżony rozmiar komórek siatki i grubość warstwy uszlachetnionej. Domyślna grubość jest ustawiona.
