La malla de volumen finito (FVM) depende de varios parámetros y consta de varias regiones.

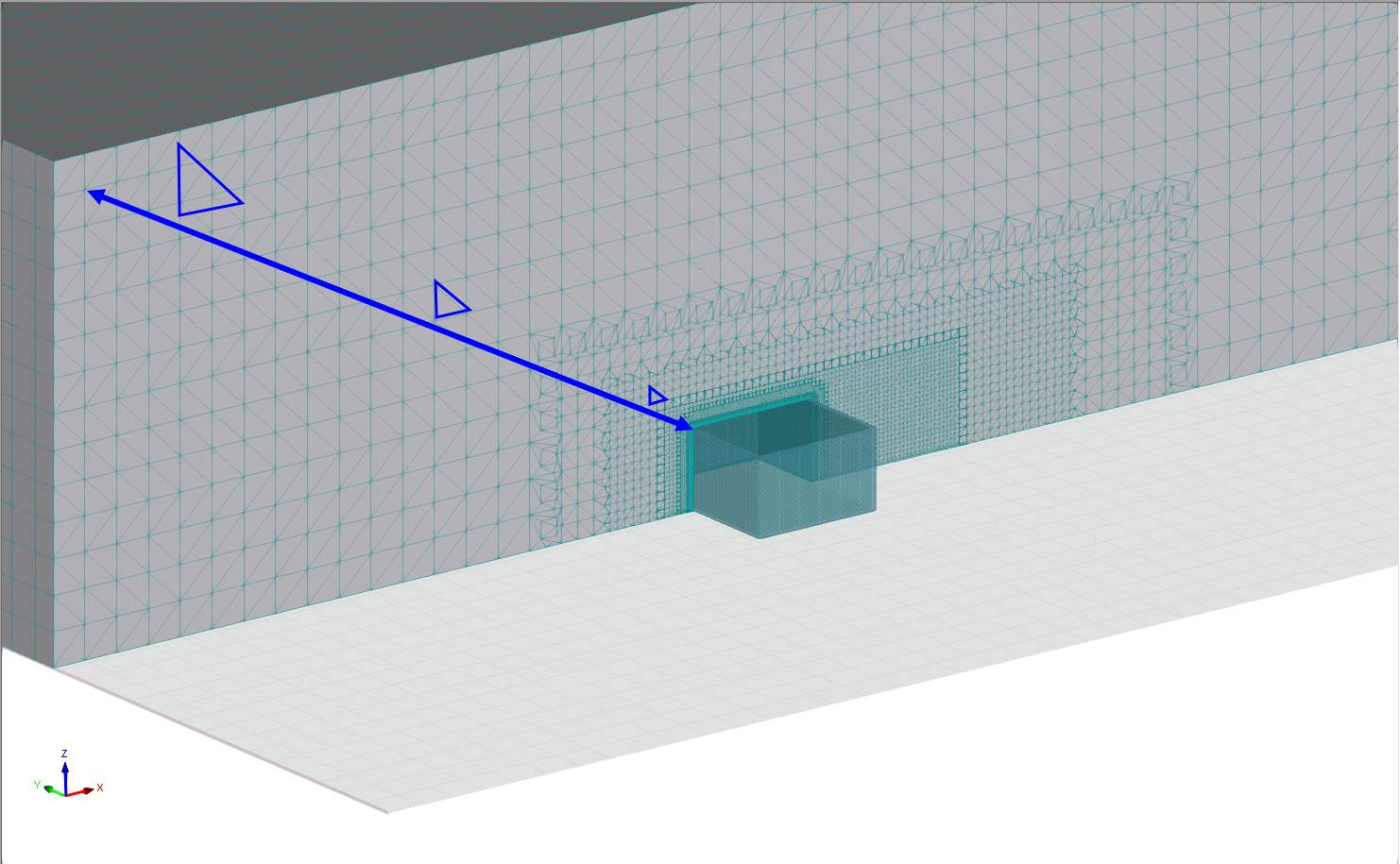

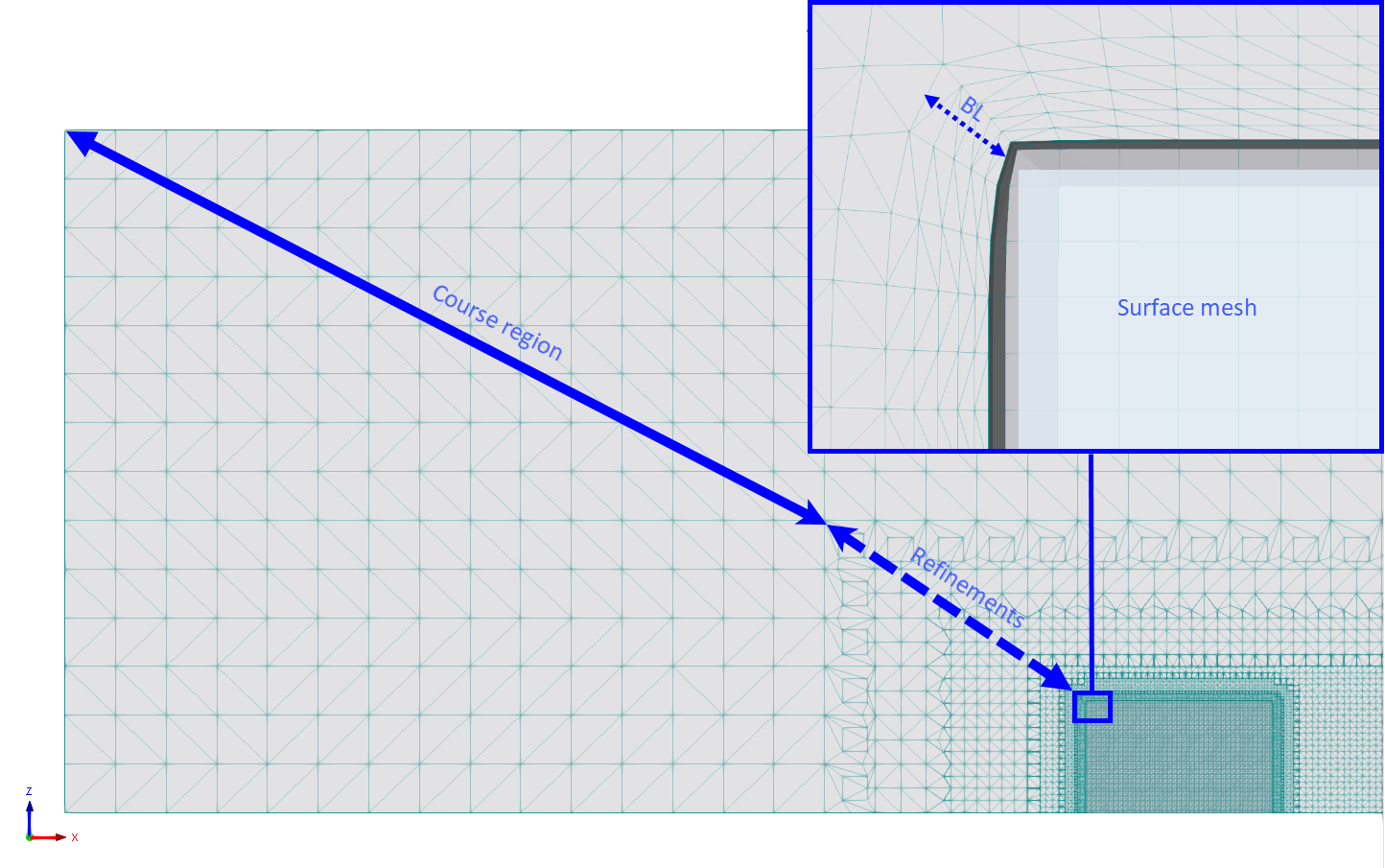

La región FVM más cercana al modelo se adapta al tamaño de la malla de la superficie del modelo. La región intermedia alrededor del modelo se forma mediante las llamadas refinaciones estándar de malla. La región más alejada del modelo tiene la malla más gruesa. El tamaño de las celdas FVM cambia desde las celdas más finas, adyacentes a la superficie del modelo, hasta las celdas más gruesas, en el límite del túnel lejos del modelo.
El tamaño de las celdas FVM cerca de la pared del modelo depende del parámetro de nivel de detalle (ver Capítulo General) y también puede depender de las capas de límite del modelo definidas (ver Capítulo General).

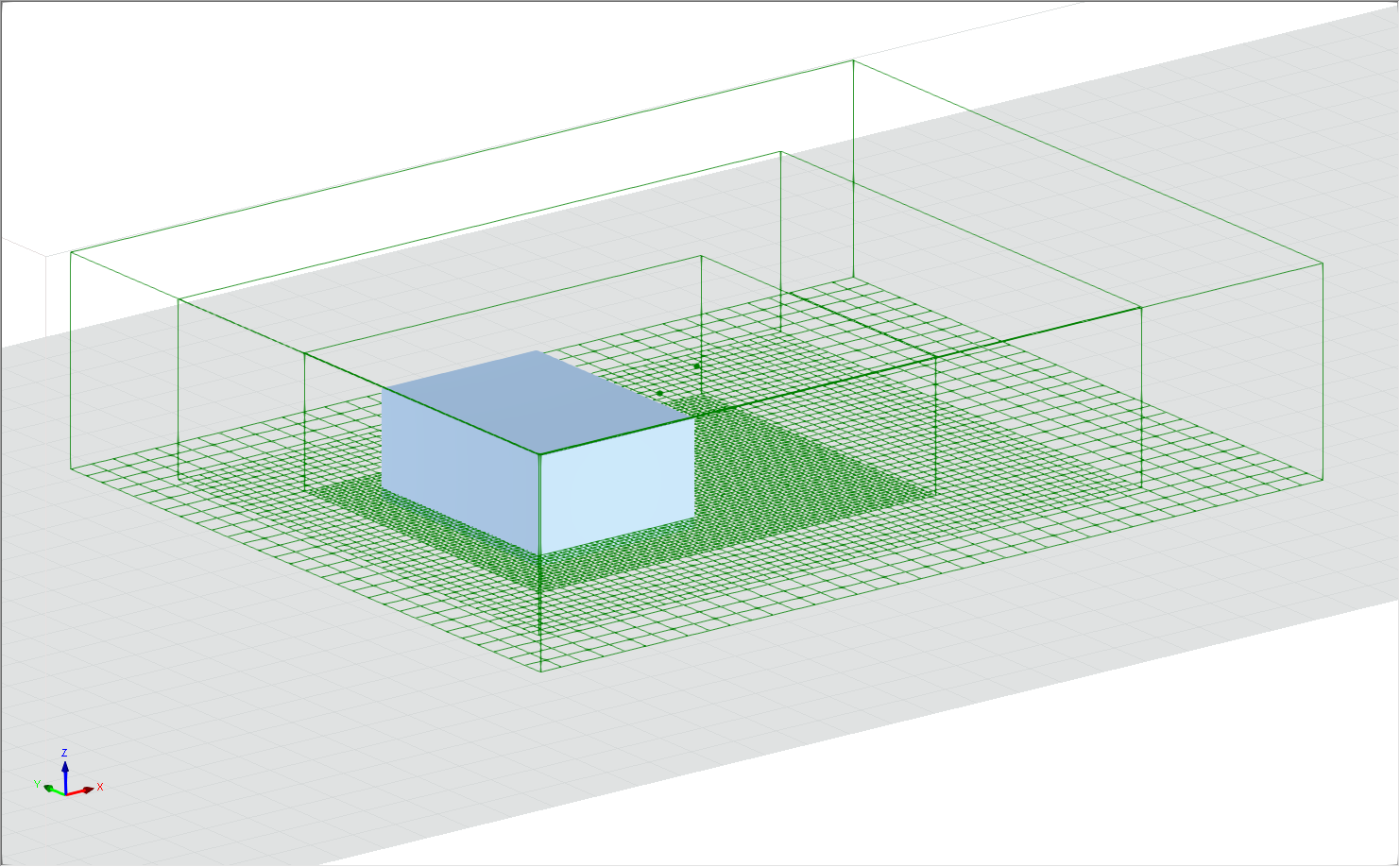

La región intermedia del FVM se crea mediante Refinamientos de Malla Estándar, bloques de volumen que refinan adaptativamente la malla. Se generan automáticamente por un algoritmo que considera el tamaño de las celdas más finas en el FVM (más cercanas a la superficie del modelo) y las celdas más gruesas más alejadas del modelo en el límite del túnel. Estos bloques 3D crean una transición suave entre las celdas más pequeñas y las más gruesas en el FVM. La región más distante y gruesa del FVM está controlada por el parámetro de Densidad de Malla en la configuración de los parámetros de simulación.

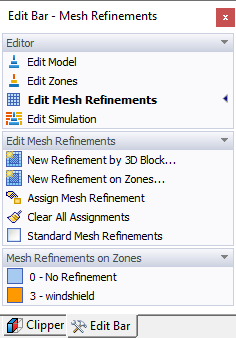

En RWIND 3, los "Refinamientos de Malla" son editables en la sección "Editor", donde se pueden crear, editar y asignar refinamientos de malla. Es posible crear/editar refinamientos de malla volumétrica local alrededor del modelo así como asignar refinamientos de malla a zonas. Las opciones están disponibles en "Editar Barra - Refinamientos de Malla".

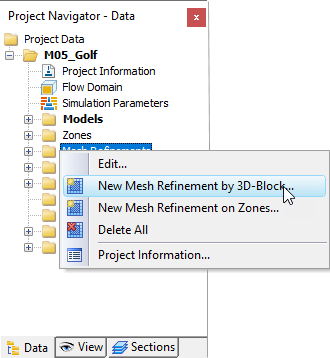

Otra opción es crear un refinamiento de malla utilizando el "Menú Insertar" o el menú de acceso rápido "Refinamientos de Malla" en el Navegador de Datos.
Refinamiento por Bloques 3D
La primera opción "Nuevo Refinamiento por Bloque 3D..." abre el cuadro de diálogo "Refinamiento de Malla" a continuación, y le permite asignar el refinamiento de malla a regiones específicas del modelo.
Si es necesario, ingrese un "Comentario" que facilite la identificación del refinamiento. En la sección "Densidad de Malla", puede definir la longitud objetivo de las celdas de malla para que el refinamiento sea adecuado a la región crítica. Luego, especifique la posición y el tamaño de la región de refinamiento con forma de caja en la sección "Ubicación y Dimensiones". También puede usar la opción
para definir el refinamiento en la ventana de trabajo. Las funciones del manipulador gráfico corresponden a las utilizadas para ajustar el túnel de viento (ver Capítulo Túnel de Viento).
El "Punto de Anclaje" es un punto de referencia definido en el sistema de coordenadas local y está relacionado con el sistema de coordenadas del modelo. Asegura que el refinamiento de malla esté vinculado al modelo. Por ejemplo, si el modelo se rota, el refinamiento de malla también se rota.

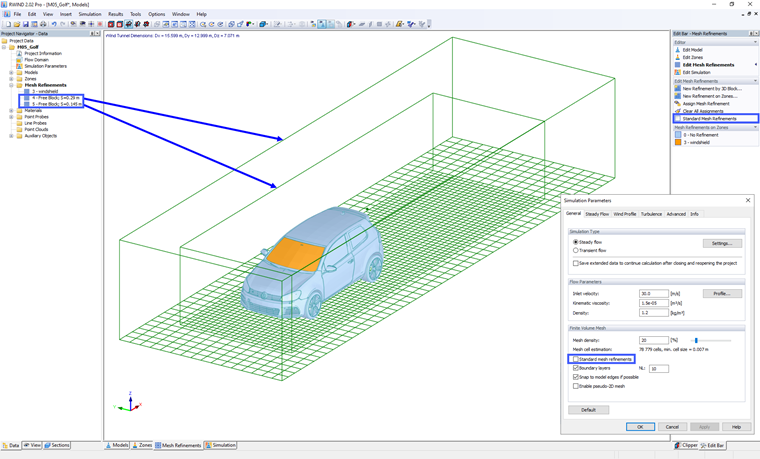

La última opción le permite desactivar los refinamientos estándar de malla, como puede ver en la imagen a continuación; la configuración está en "Editar - Barra" y "Parámetros de Simulación". Esto le permite generar un refinamiento de malla estándar que puede modificarse y posicionarse.
Refinamientos de Malla en Zonas

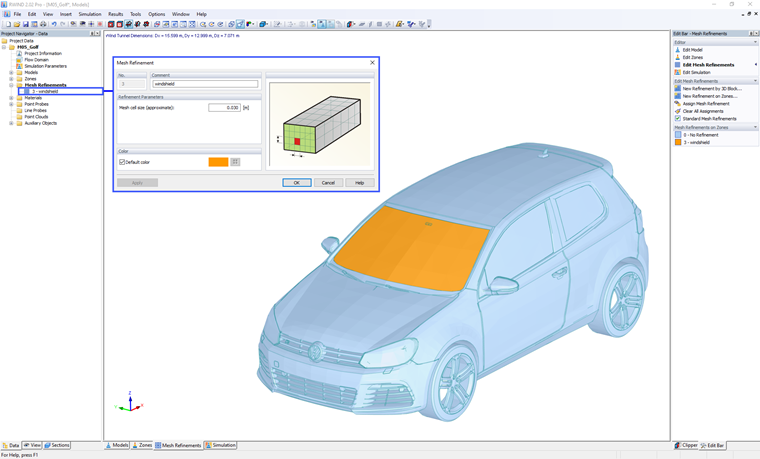

La segunda opción "Nuevo Refinamiento en Zonas..." le permite asignar Refinamientos de Malla a zonas definidas. El Capítulo Zonas describe cómo definir y trabajar con zonas. En el cuadro de diálogo, puede definir el tamaño aproximado de las celdas de malla y el grosor de la capa refinada. Un grosor predeterminado está preestablecido.
