Le maillage en volumes finis (FVM) dépend de plusieurs paramètres et se compose de plusieurs régions.

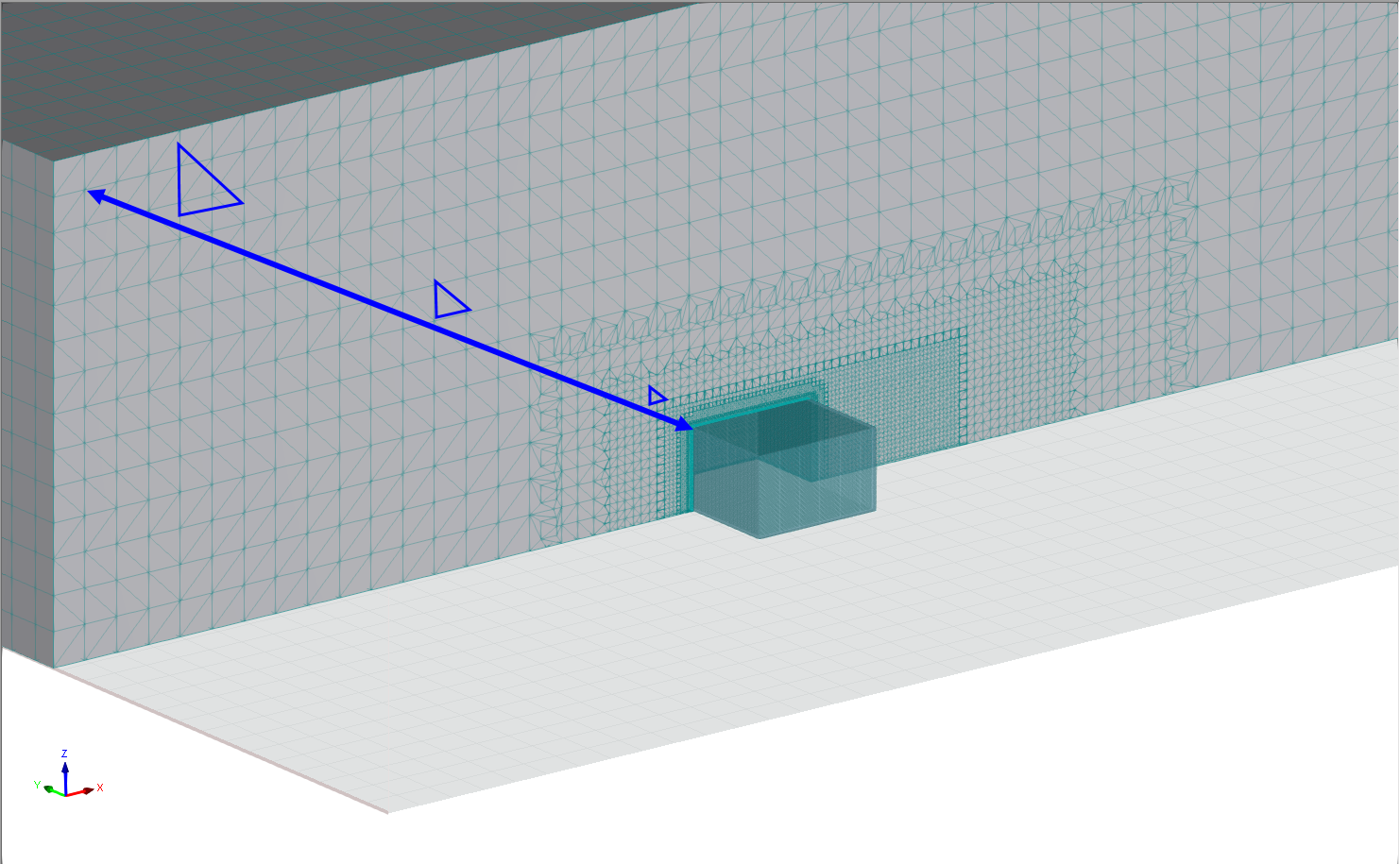

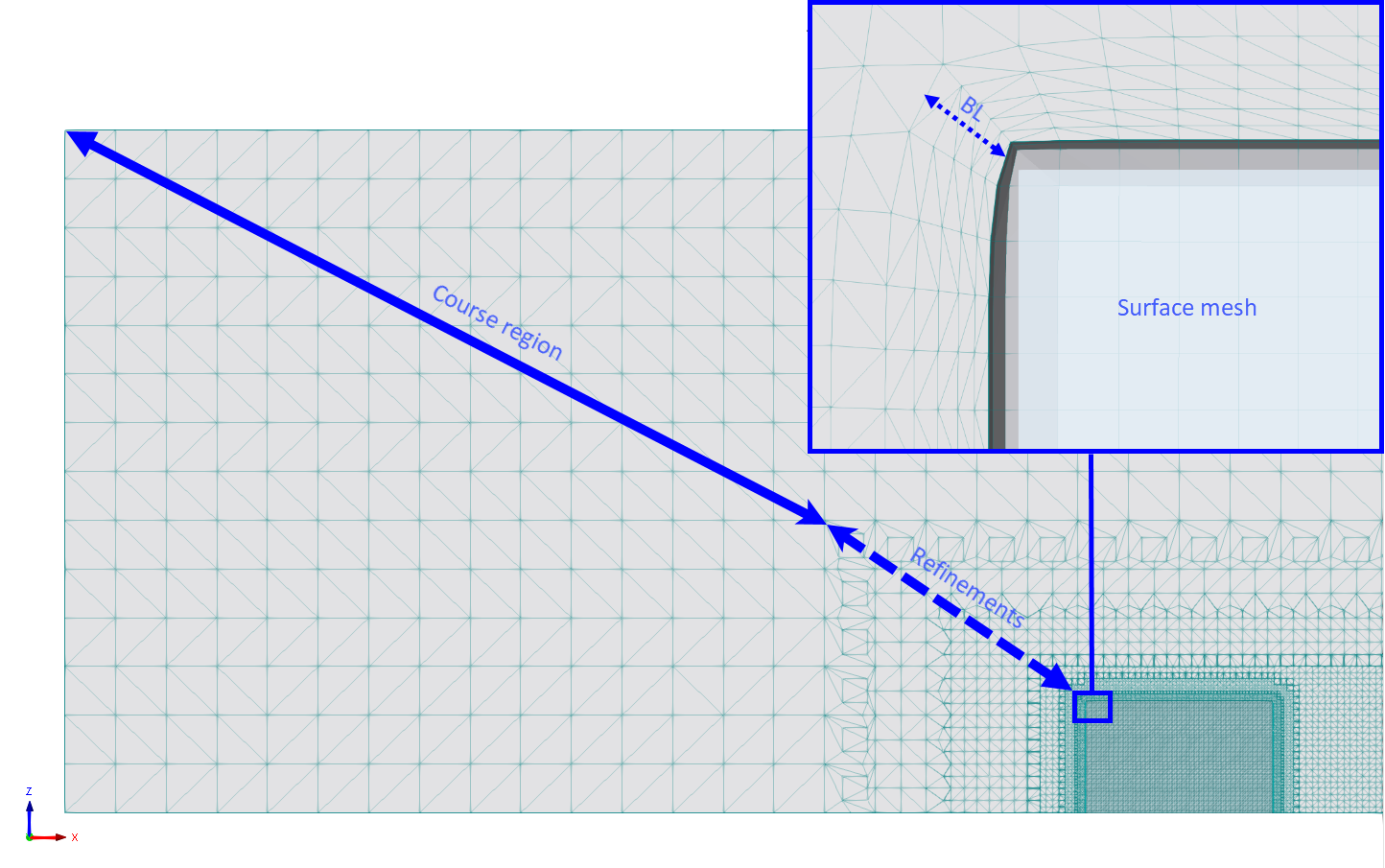

La région FVM la plus proche du modèle est adaptée à la taille du maillage de surface du modèle. La région intermédiaire autour du modèle est formée par ce que l'on appelle les raffinements de maille standard. La région la plus éloignée du modèle possède le maillage le plus grossier. La taille des cellules FVM change des cellules les plus fines, adjacentes à la surface du modèle, aux cellules les plus grossières, à la limite du tunnel loin du modèle.
La taille des cellules FVM près du mur du modèle dépend du paramètre de niveau de détail (voir Chapitre Général) et peut également dépendre des couches limites de modèle définies (voir Chapitre Général).

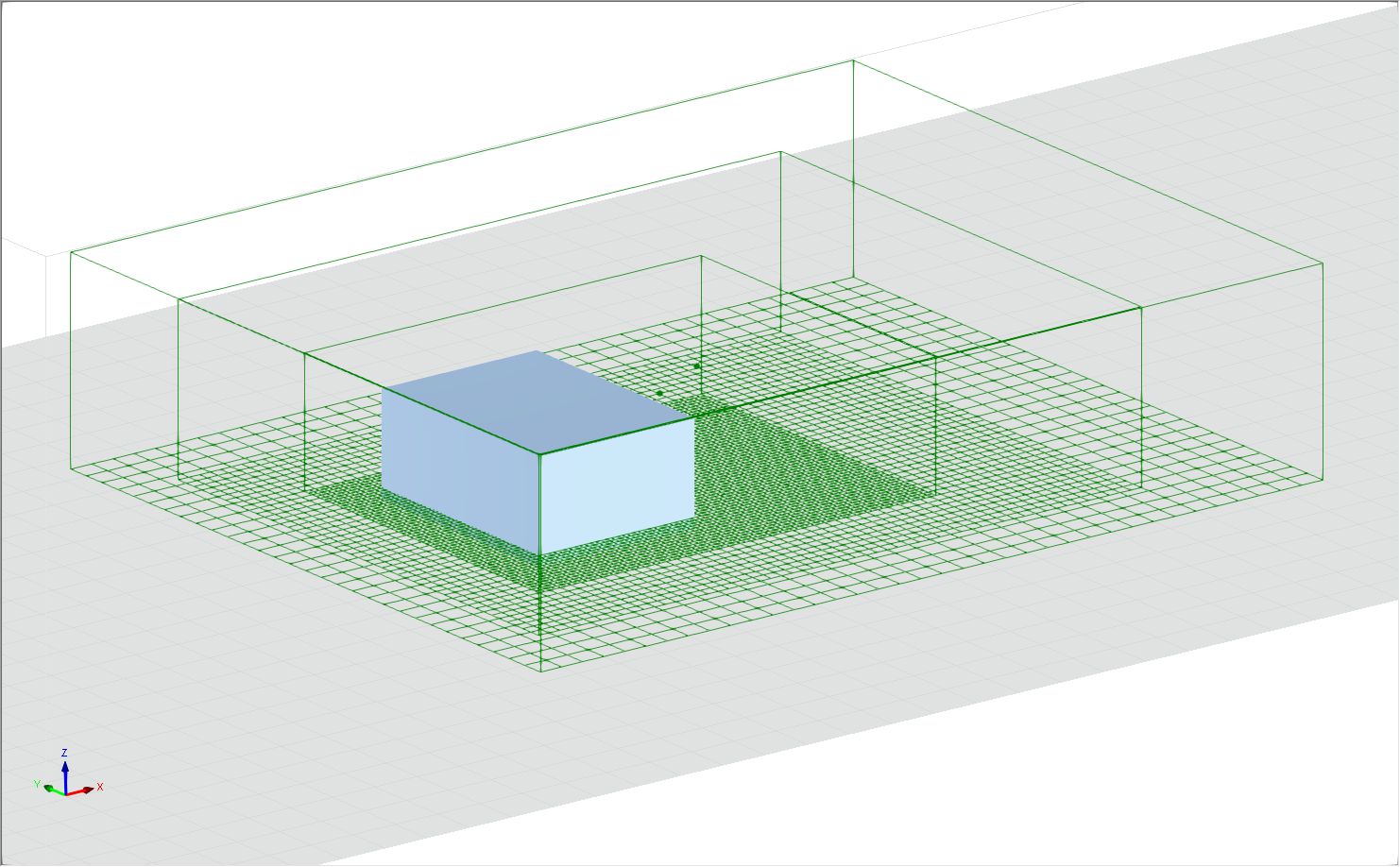

La région intermédiaire du FVM est créée par les Refinements de Maille Standard, des blocs volumétriques qui raffinent la maille de manière adaptative. Ils sont générés automatiquement par un algorithme en tenant compte de la taille des cellules les plus fines du FVM (les plus proches de la surface du modèle) et des cellules les plus grossières les plus éloignées du modèle à la limite du tunnel. Ces blocs 3D créent une transition douce entre les plus petites et les plus grossières cellules du FVM. La région la plus éloignée et la plus grossière du FVM est contrôlée par le paramètre de densité de maillage dans les paramètres de simulation.

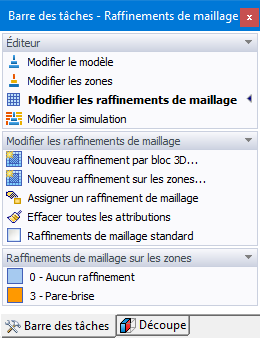

Dans RWIND 3, les "Raffinements de Maille" sont éditables dans la section "Éditeur", où vous pouvez créer, éditer et assigner des raffinements de maille. Il est possible de créer/éditer des raffinements de maille volumique locale autour du modèle ainsi que d'assigner des raffinements de maille à des zones. Les options sont disponibles dans "Barre d'édition - Raffinements de maille".

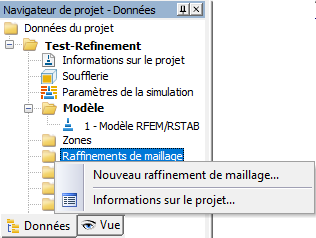

Une autre option consiste à créer un raffinement de maille en utilisant le "Menu Insérer" ou le menu de raccourci "Raffinements de maille" dans le Navigateur de Données.
Raffinement par Blocs 3D

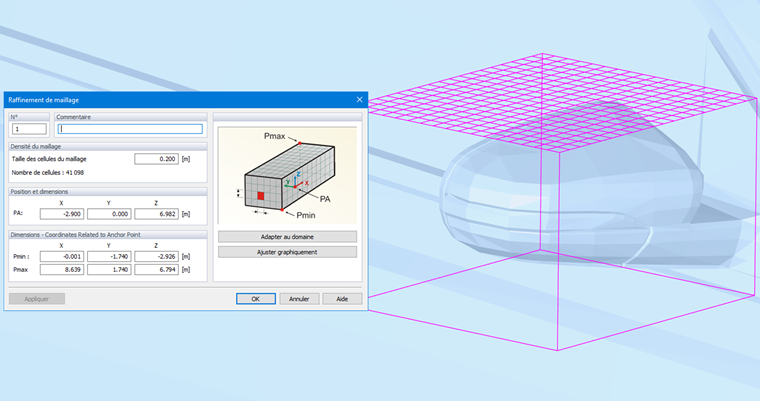

La première option "Nouveau raffinement par bloc 3D..." ouvre la boîte de dialogue "Raffinement de Maillage" ci-dessous, et vous permet d'assigner le raffinement de maille à des régions spécifiques du modèle.
Si nécessaire, entrez un "Commentaire" qui facilite l'identification du raffinement. Dans la section "Densité de Maillage", vous pouvez définir la longueur cible des cellules de maille afin que le raffinement soit adéquat à la région critique. Ensuite, spécifiez la position et la taille de la région de raffinement en forme de boîte dans la section "Emplacement et Dimensions". Vous pouvez également utiliser l'option
pour définir le raffinement dans la fenêtre de travail. Les fonctions du manipulateur graphique correspondent à celles utilisées pour ajuster le tunnel de vent (voir Chapitre Tunnel de Vent).
Le "Point d'Ancrage" est un point de référence défini dans le système de coordonnées local et est lié au système de coordonnées du modèle. Il garantit que le raffinement de maillage est lié au modèle. Par exemple, si le modèle est tourné, le raffinement de maillage est également tourné.

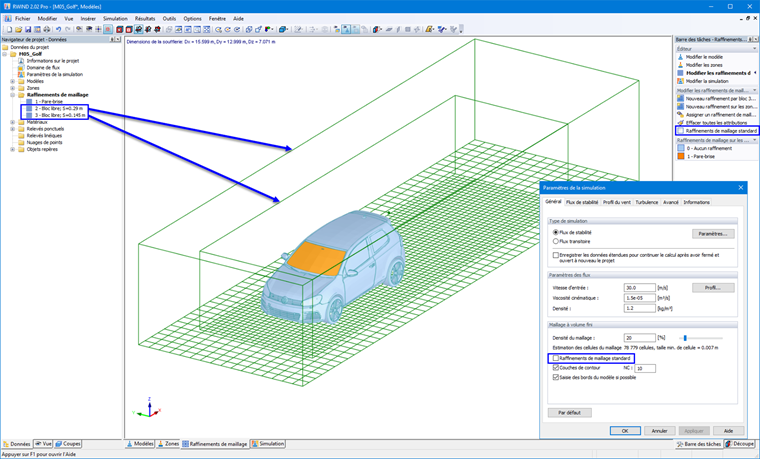

La dernière option vous permet de désactiver les raffinements de maille standard, comme vous pouvez le voir dans l'image ci-dessous ; les réglages sont dans "Modifier - Barre" et "Paramètres de Simulation". Cela vous permet de générer un raffinement de maillage standard qui peut être modifié et positionné.
Raffinements de Maille sur Zones

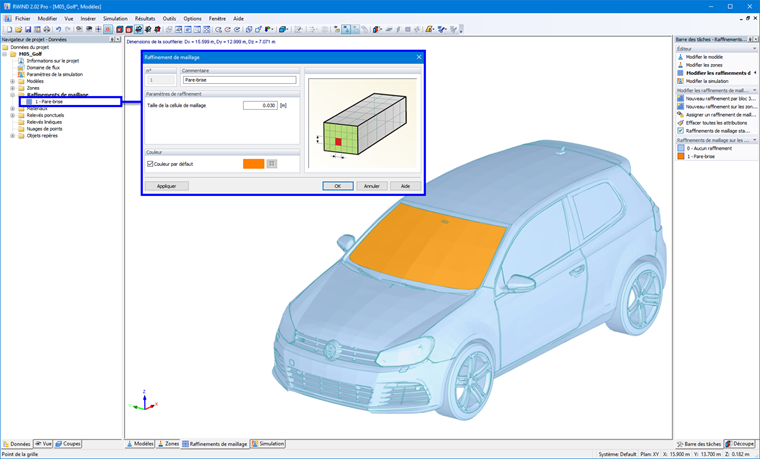

La deuxième option "Nouveau raffinement sur zones..." vous permet d'assigner des Raffinements de Maille à des zones définies. Le chapitre Zones décrit comment définir et travailler avec des zones. Dans la boîte de dialogue, vous pouvez définir la taille approximative des cellules de maille et l'épaisseur de la couche affinée. Une épaisseur par défaut est préréglée.
