Síť konečných objemů (FVM) závisí na několika parametrech a skládá se z několika oblastí.

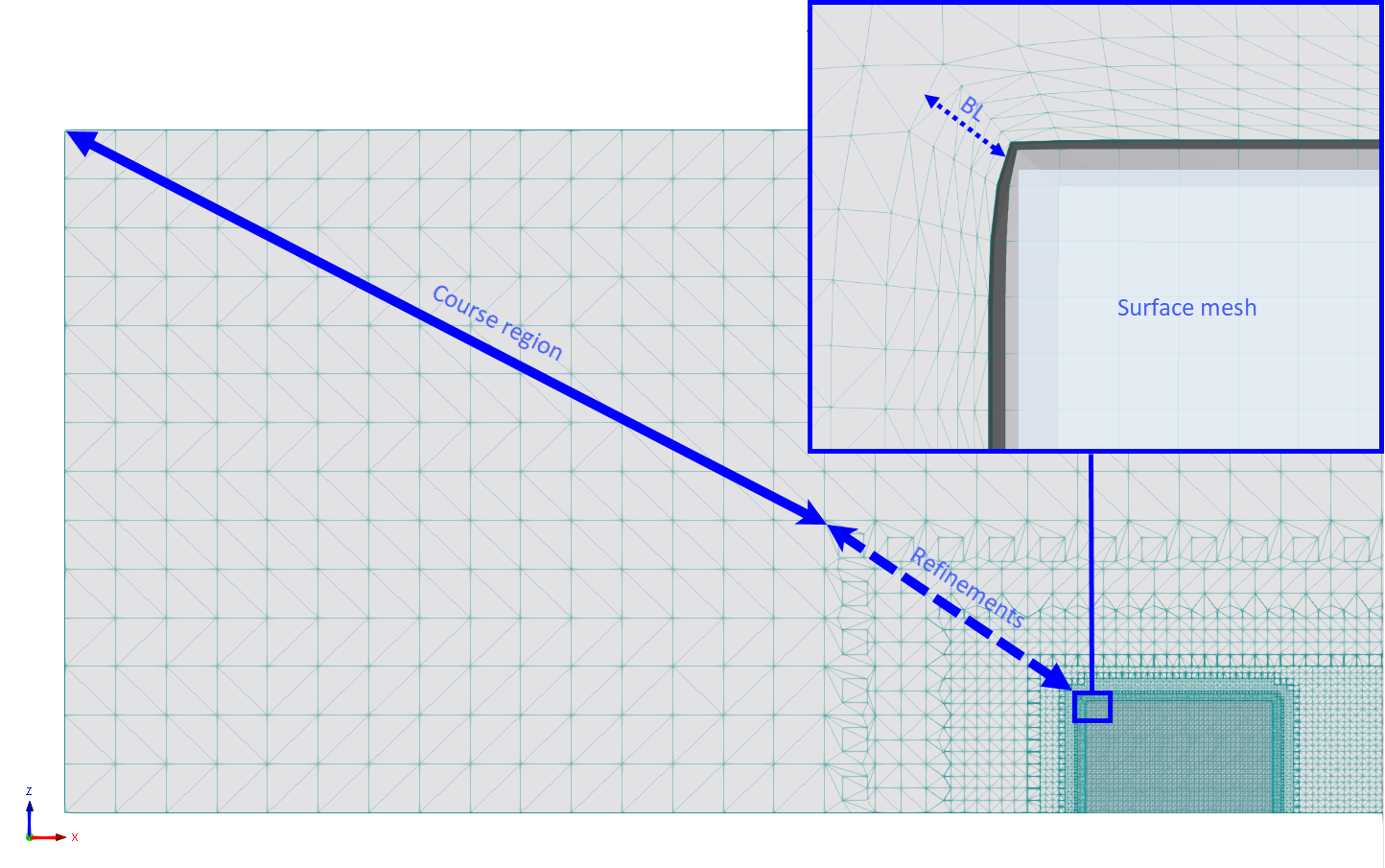

Oblast FVM nejblíže modelu je přizpůsobena velikosti sítě povrchu modelu. Mezilehlá oblast kolem modelu je tvořena tzv. standardními zahuštěními sítě. Oblast nejvzdálenější od modelu má nejhrubší síť. Velikost buněk FVM se mění od nejjemnějších buněk sousedících s povrchem modelu k nejhrubším buňkám na hranici tunelu daleko od modelu.
Velikost buněk FVM v blízkosti stěny modelu závisí na parametru úrovně detailů (viz kapitola Obecně) a může také záviset na definovaných vrstvách ohraničení modelu (viz kapitola Obecně).

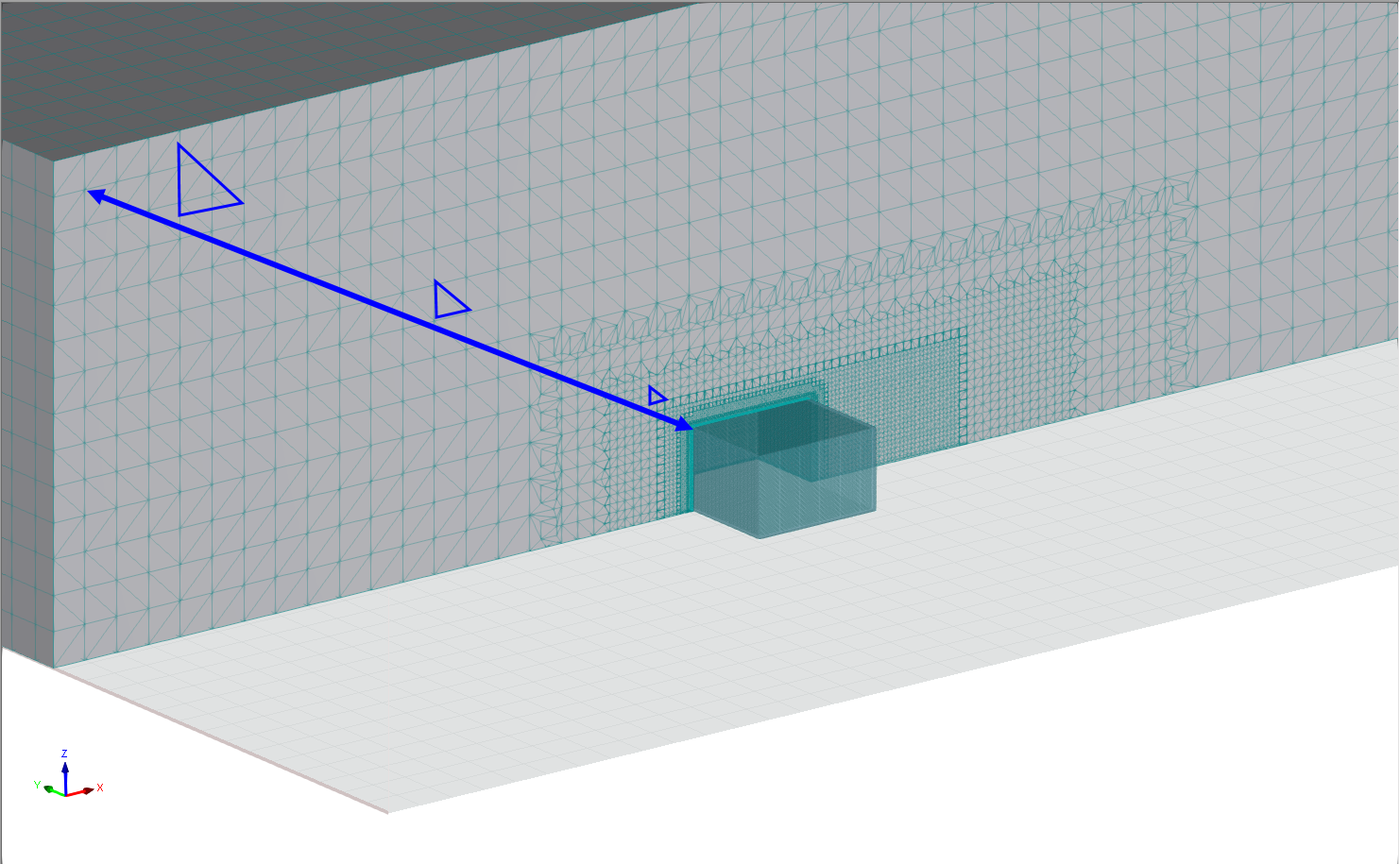

Mezilehlá oblast FVM je vytvořena standardním zahuštěním sítě, objemovými bloky, které adaptivně zjemňují síť. Jsou generovány automaticky algoritmem, který zohledňuje velikost nejjemnějších buněk v FVM (nejblíže k povrchu modelu) a nejhrubších buněk nejdále od modelu na hranici tunelu. Tyto 3D bloky vytvářejí plynulý přechod mezi nejmenšími a nejhrubšími buňkami v FVM.
Nejvzdálenější a nejhrubší oblast FVM je řízena parametrem Hustota sítě v nastavení parametrů simulace.

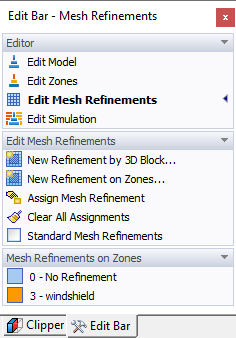

V programu RWIND 3 lze „Zahuštění sítě“ upravovat v odstavci „Editor“, kde můžete vytvářet, upravovat a přiřazovat zahuštění sítě. Je možné vytvářet/upravovat lokální objemová zahuštění sítě kolem modelu a také přiřazovat zahuštění sítě zónám. Možnosti jsou k dispozici v „Lišta úprav – Zahuštění sítě".

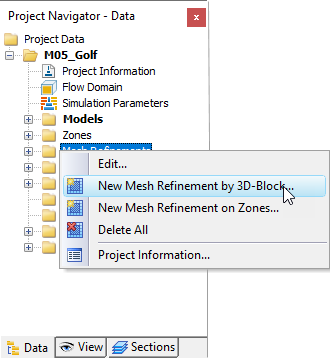

Další možností je vytvořit zahuštění sítě pomocí nabídky „Vložit“ nebo zkrácené nabídky „Zahuštění sítě“ v Navigátor – Data.
Zahuštění pomocí 3D bloků

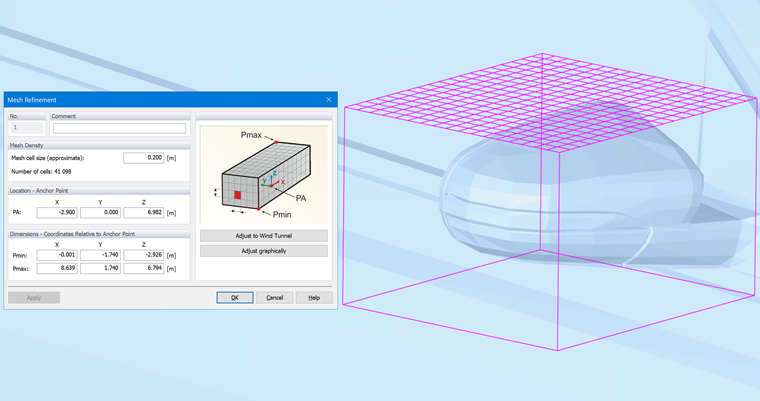

První možnost „Nové zahuštění pomocí 3D bloku…“ otevře dialog „Zahuštění sítě“ níže a umožní vám přiřadit zahuštění sítě konkrétním oblastem modelu.
V případě potřeby zadejte „Komentář“, který usnadní identifikaci zahuštění. V Odstavci „Hustota sítě“ můžete definovat požadovanou délku buněk sítě tak, aby zahuštění odpovídalo kritické oblasti. Poté zadejte polohu a velikost oblasti zahuštění ve tvaru krabice v „Umístění a kóty“. K definování zahuštění v pracovním okně můžete také použít možnost
. Funkce grafického manipulátoru odpovídají funkcím použitým k nastavení větrného tunelu (viz kapitola Větrný tunel).
„Ukotvení“ je referenční bod definovaný v lokálním souřadném systému a souvisí se souřadným systémem modelu. Zajišťuje, že zahuštění sítě je spojeno s modelem. Pokud je například model natočen, zahuštění sítě se také natočí.

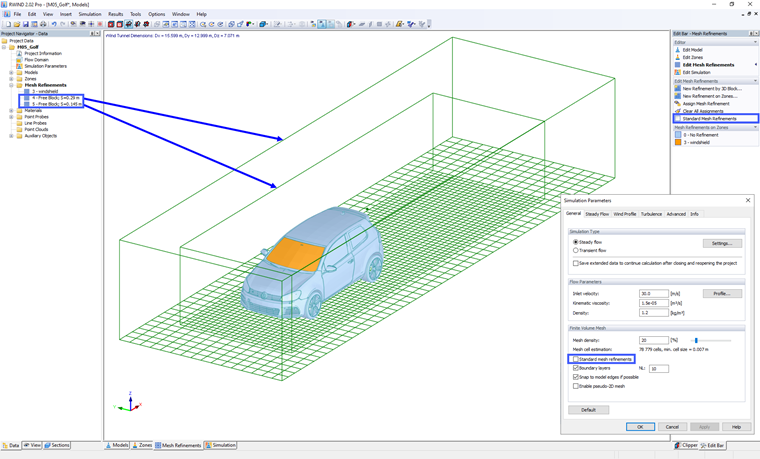

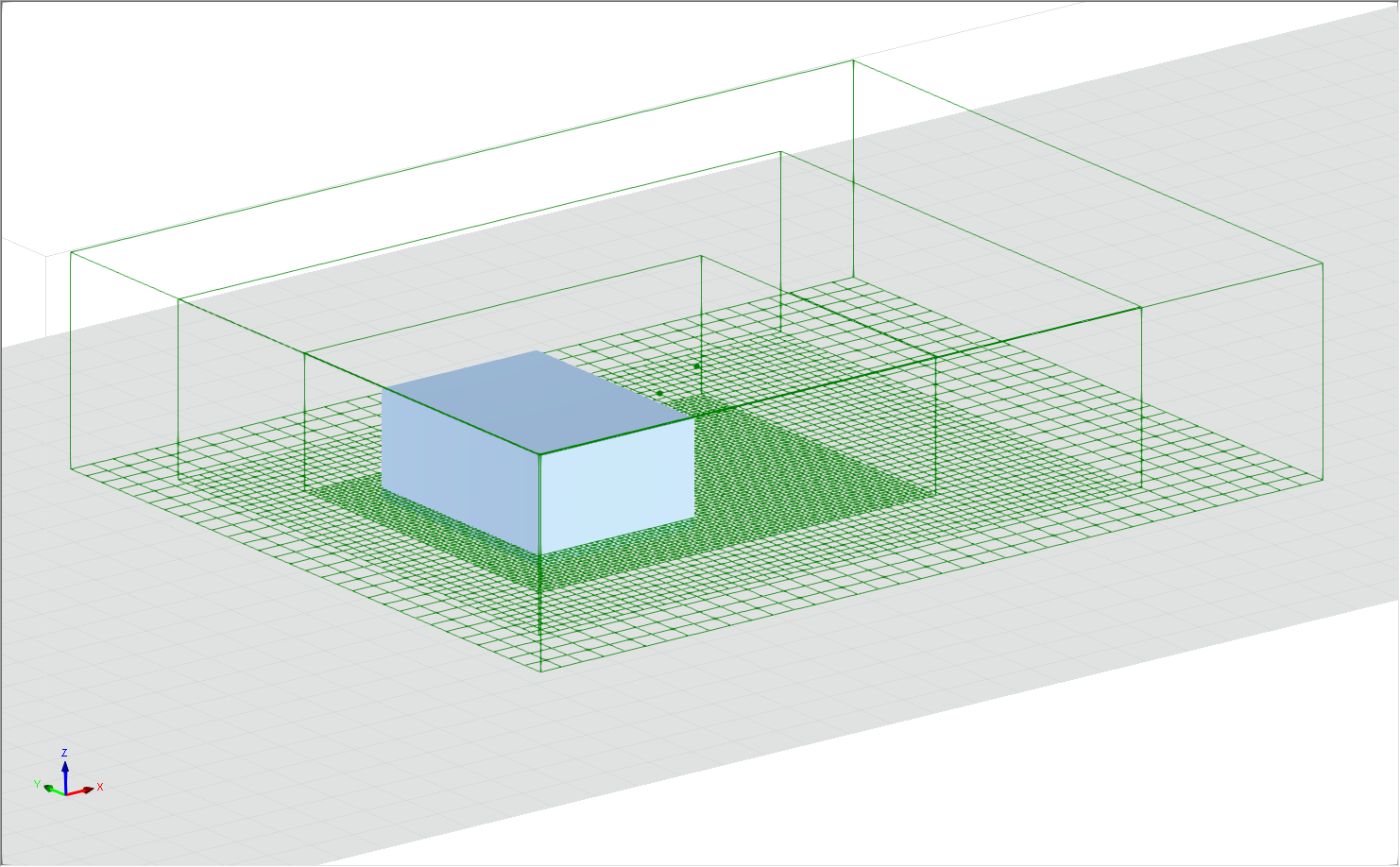

Poslední možnost umožňuje zakázat standardní zahuštění sítě, jak je vidět na obrázku níže; nastavení se nachází v „Lišta pro úpravy“ a „Parametry simulace“. To umožňuje generovat standardní zahuštění sítě, které lze upravit a umístit.
Zahuštění sítě v zónách

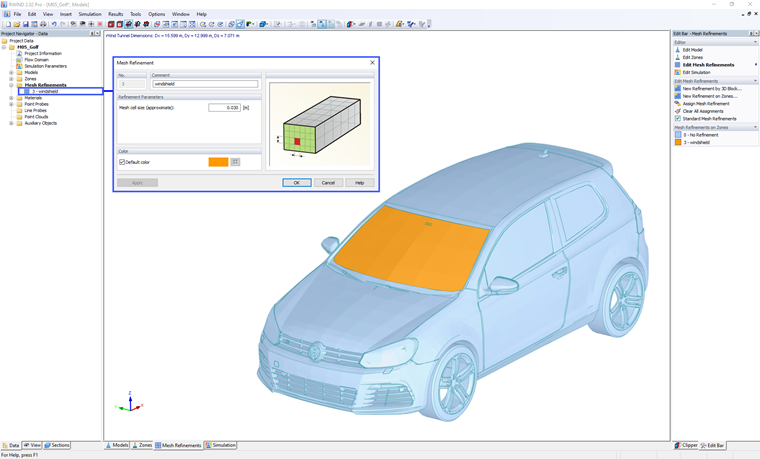

Druhá možnost „Nové zahuštění v zónách...“ umožňuje přiřadit zahuštění sítě k definovaným zónám. Kapitola Zóny popisuje, jak definovat a pracovat se zónami. V dialogovém okně můžete definovat přibližnou velikost buňky sítě a tloušťku zahuštěné vrstvy. Standardní tloušťka je přednastavena.
