Seleziona il modello prima di applicare la funzione.

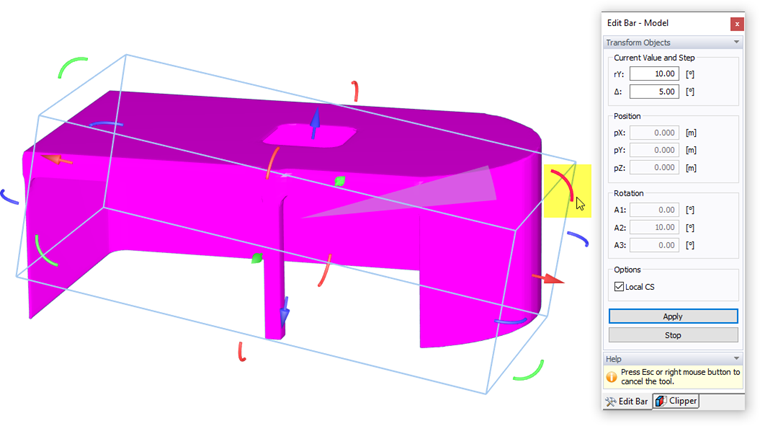

È possibile modificare la "Posizione" e/o la "Rotazione" del modello sia numericamente inserendo i valori nelle caselle di testo, sia graficamente utilizzando le frecce mostrate intorno al modello. I parametri di spostamento (pX, pY, pZ) e rotazione (A1, A2, A3) si riferiscono agli assi della galleria del vento: pX e A1 sono le coordinate o gli angoli nella direzione del vento, pY e A2 quelli trasversali ad esso, mentre pZ e A3 rappresentano la coordinata verticale o l'angolo.
In alternativa, è possibile spostare o ruotare il modello nella finestra di lavoro selezionando una delle frecce e spostandola. Il parametro corrispondente è mostrato nel "Valore corrente" e nella "Casella del passo" del pannello. Lì, è anche possibile impostare l'intervallo Δ per il modello su cui agganciare quando si sposta il puntatore. Per disattivare lo strumento grafico, fare clic sullo spazio vuoto nella finestra di lavoro.
Fare clic
per controllare nel grafico se sono stati impostati i parametri corretti. Quindi utilizzare
per uscire dalla funzione.
