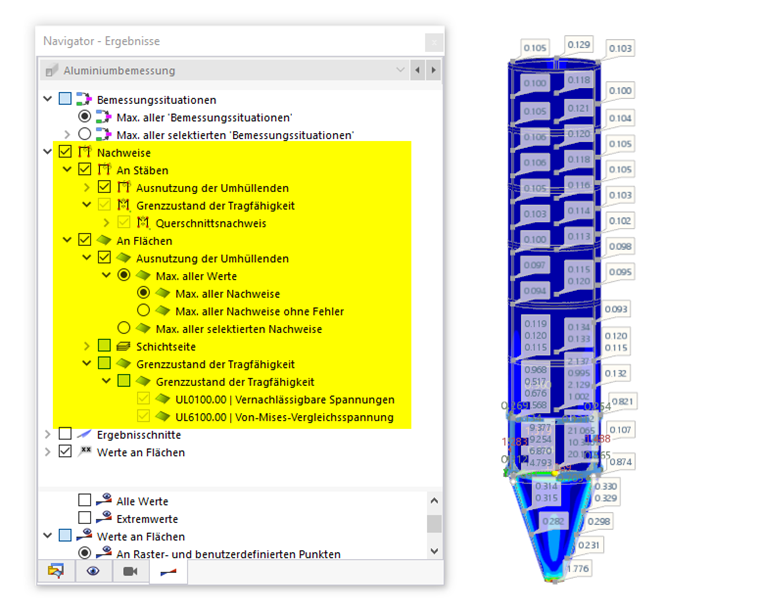

Die Ausnutzungen der Nachweise der Aluminiumbemessung können an den Stäben im Grafikfenster dargestellt werden. Hierbei können Sie die Umhüllende aller Nachweisarten oder die Ausnutzungen getrennt nach Grenzzustand und Nachweistyp darstellen lassen.

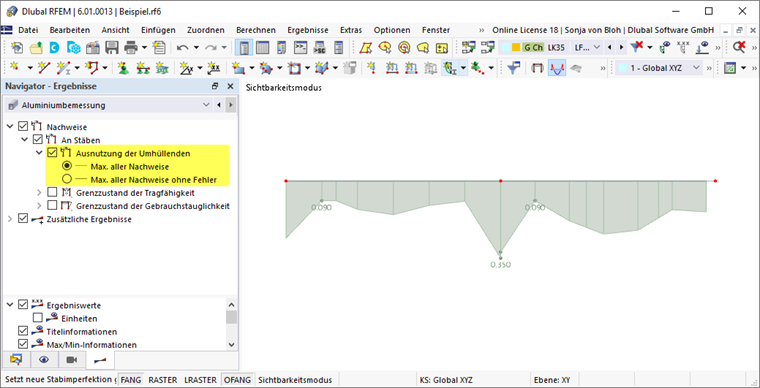

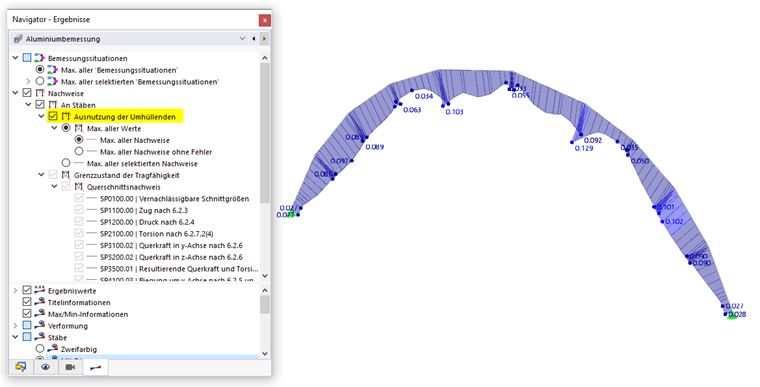

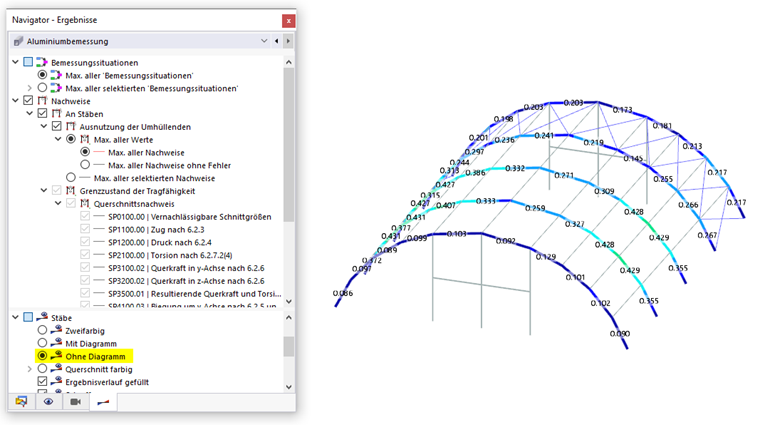

Ausnutzung der Umhüllenden
An jeder Stelle des Stabes werden die maximalen Ausnutzungen aus allen Nachweisen angezeigt. Da alle Nachweistypen und Grenzzustände zusammengefasst werden, ist ein nicht kontinuierlicher Verlauf der Ausnutzung typisch. Diese Option eignet sich am besten, um schnell einen Gesamtüberblick über die Ausnutzung der verschiedenen Stäbe zu gewinnen und diesen zu dokumentieren.
Fehler in der Darstellung der Nachweise können ignoriert werden, um die Gesamtheit der gültigen Nachweise darzustellen.

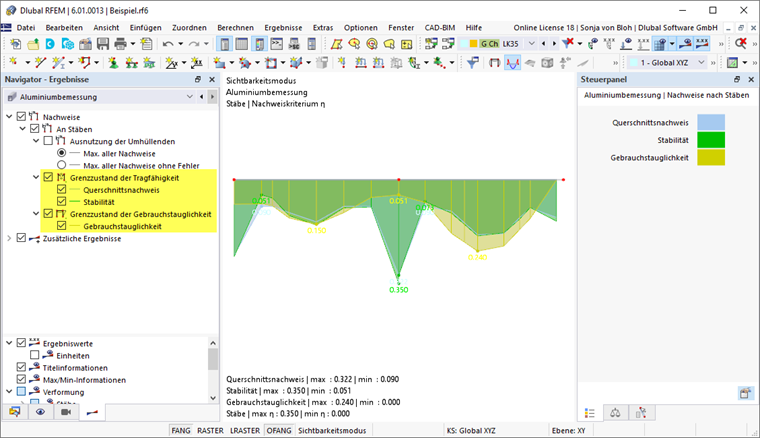

Ausnutzung nach Grenzzuständen und Nachweistyp
Sie können zudem die Ergebnisse für jeden Grenzzustand (zum Beispiel Tragfähigkeit, Gebrauchstauglichkeit) und jede Nachweisart (zum Beispiel Stabilität, Querschnittsnachweis) getrennt anzeigen lassen. Dabei wird an jeder Stelle jeweils die maximale Ausnutzung aller Nachweise dieses Nachweistyps dargestellt. Im Steuerpanel lassen sich verschiedene Farben je nach Nachweisart festlegen. Mit dieser Option können Sie am schnellsten grafisch erkennen, welcher Nachweistyp maßgebend wird.
