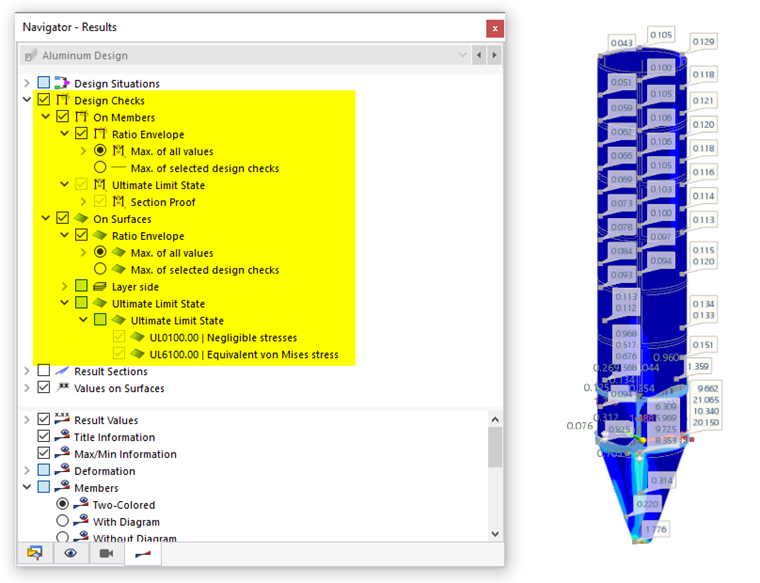

W kategorii nawigatora Sprawdziany można określić, które sprawdziany z danymi wykorzystaniami mają być wyświetlane na obiektach nośnych. Można wówczas wybrać obwiednię ze wszystkich rodzajów sprawdzianów lub wyświetlić wykorzystania oddzielnie według stanów granicznych i typów sprawdzianów.

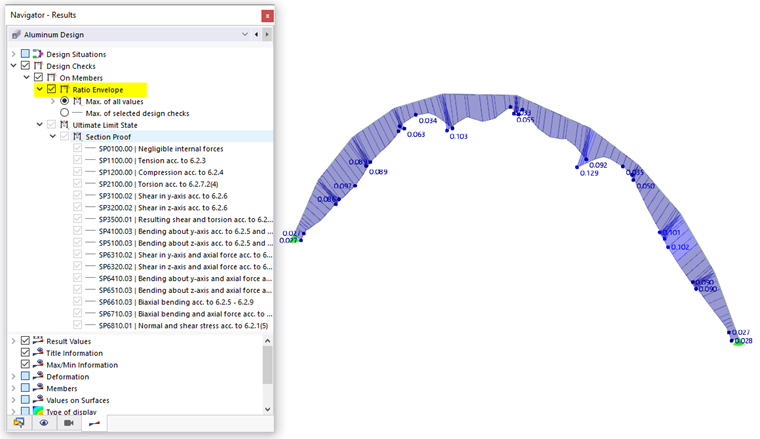

Wykorzystanie obwiedni
W każdej pozycji obiektu nośnego wyświetlane są maksymalne wykorzystania ze wszystkich sprawdzianów. Ponieważ wszystkie typy sprawdzianów i stany graniczne są zestawione razem, wyniki są zwykle nieciągłe.

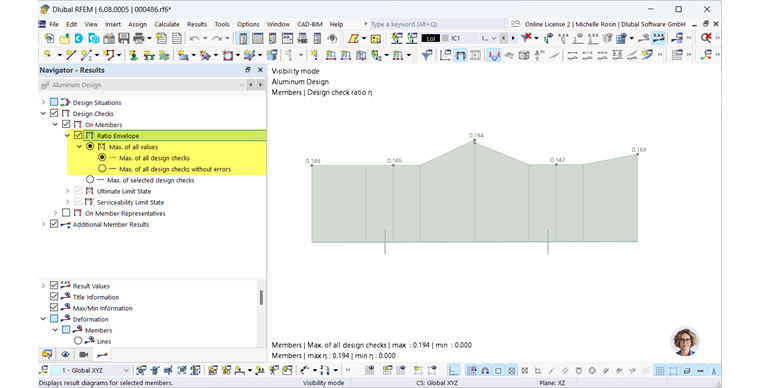

Obwiednia jest przydatna do szybkiego uzyskania ogólnego wglądu w wykorzystanie różnych obiektów i do ich dokumentacji. Błędy w wizualizacji sprawdzianów mogą być zignorowane, jeśli chce się przedstawić całokształt ważnych sprawdzianów. W tym celu można również skorzystać z opcji 'Max. wszystkich sprawdzianów bez błędów'.
Jeżeli mają być uwzględnione tylko niektóre sprawdziany dla obwiedni, aktywuj opcję 'Max. wszystkich wybranych sprawdzianów'. Wtedy można wybrać istotne typy sprawdzianów.

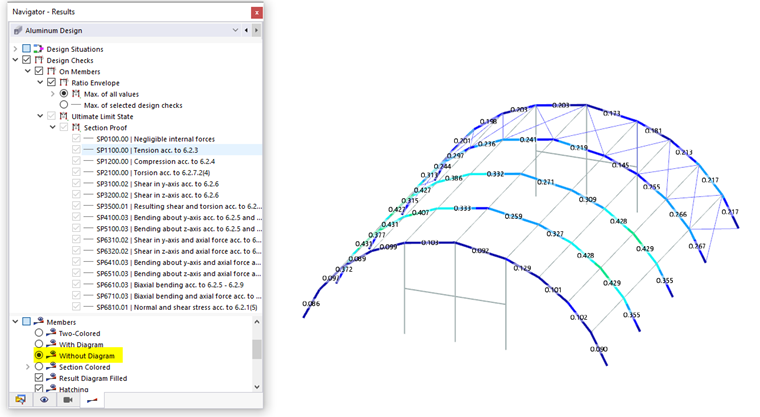

Dla przeglądu obszarów krytycznych w konstrukcji prętowej zaleca się tryb wizualizacji Bez diagramu. Wykorzystania są przedstawiane liniami zabarwionymi zgodnie ze skalą kolorów w Steuerpanel. Tego trybu można użyć, jeśli jest wyświetlana obwiednia lub jedna z poszczególnych wartości wyników.

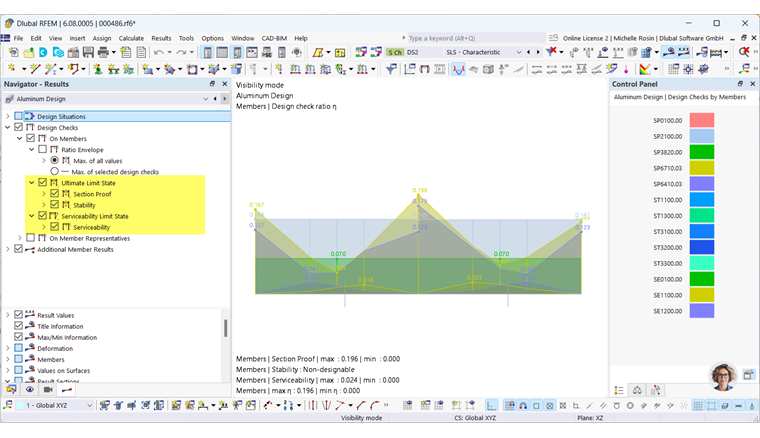

Wykorzystanie według stanu granicznego i typu sprawdzianu
Wyniki można wyświetlić specyficznie dla każdego stanu granicznego z poszczególnymi typami sprawdzianów.
Dla prętów w każdej pozycji wyświetlana jest maksymalna wartość wyników dla wybranych rodzajów sprawdzianów. Dzięki tej opcji można ocenić, który rodzaj sprawdzianu jest dominujący w danej lokalizacji.
Wybrane wyniki są jednocześnie wyświetlane na modelu. W Steuerpanel można odczytać kolory dotyczące rodzajów sprawdzianów i zmienić je w razie potrzeby.

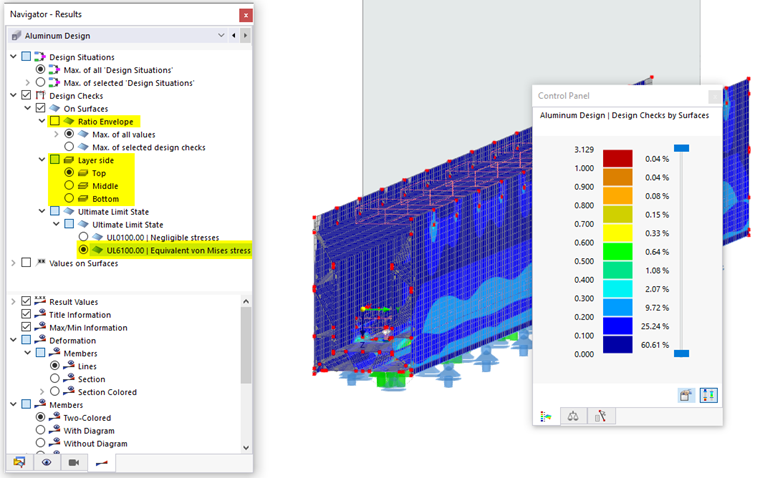

Dla powierzchni wykorzystania są przedstawiane jako izopowierzchnie.
Można również wybrać stronę warstwy, której wyniki mają być wyświetlane:
- Góra
- Środek
- Dół
Zasada jest następująca: Jeśli lokalna oś z w podstawowych danych modelu jest skierowana w dół, wówczas górna strona znajduje się po stronie powierzchni skierowanej w kierunku ujemnej osi z (−z), a dolna odpowiednio w kierunku dodatniej osi z (+z). Jeśli lokalna oś z w podstawowych danych jest skierowana w górę, definicja ta odwraca się.
